Relatório sobre a participação na 2a iteração da Fase de Elaboração do GNC

Objetivo

    Através desta lista de exercícios, desejou-se relatar qual papel o autor exerceu na integração dos da sua unidade de software, bem como mostrar o controle de versão, a traçabilidade e a elaboração da documentação.

Principais Atividades

Papel Escolhido - Daniel Lélis Baggio - Elaborador

    O papel escolhido pelo autor deste relatório foi o de elaborador no Rose RealTime.

Controle de versão - Clear Case

    Para que os artefatos pudessem ser acessados por toda a equipe de desenvolvedores, bem como ser mantida uma cópia de versões anteriores, permitindo possível recuperação posterior, adicionou-se os seguintes documentos ao Clear Case.

1 Caso de Desenvolvimento Daniel Motta
2 Plano de Desenvolvimento de Software Daniel Motta
3 Visão Estillac Lins
4 Solicitações dos Principais Envolvidos Estillac Lins
5 Especificações Suplementares.pdf Daniel Lélis Baggio
6 Glossário Antônio Neto
7 Lista de Riscos Antônio Neto
8 Plano de Iteração Estillac Lins
9 Modelos de Casos de Usos.pdf Daniel Lélis Baggio
10 Plano de Gerenciamento de Requisitos

Traçabilidade de Requisitos

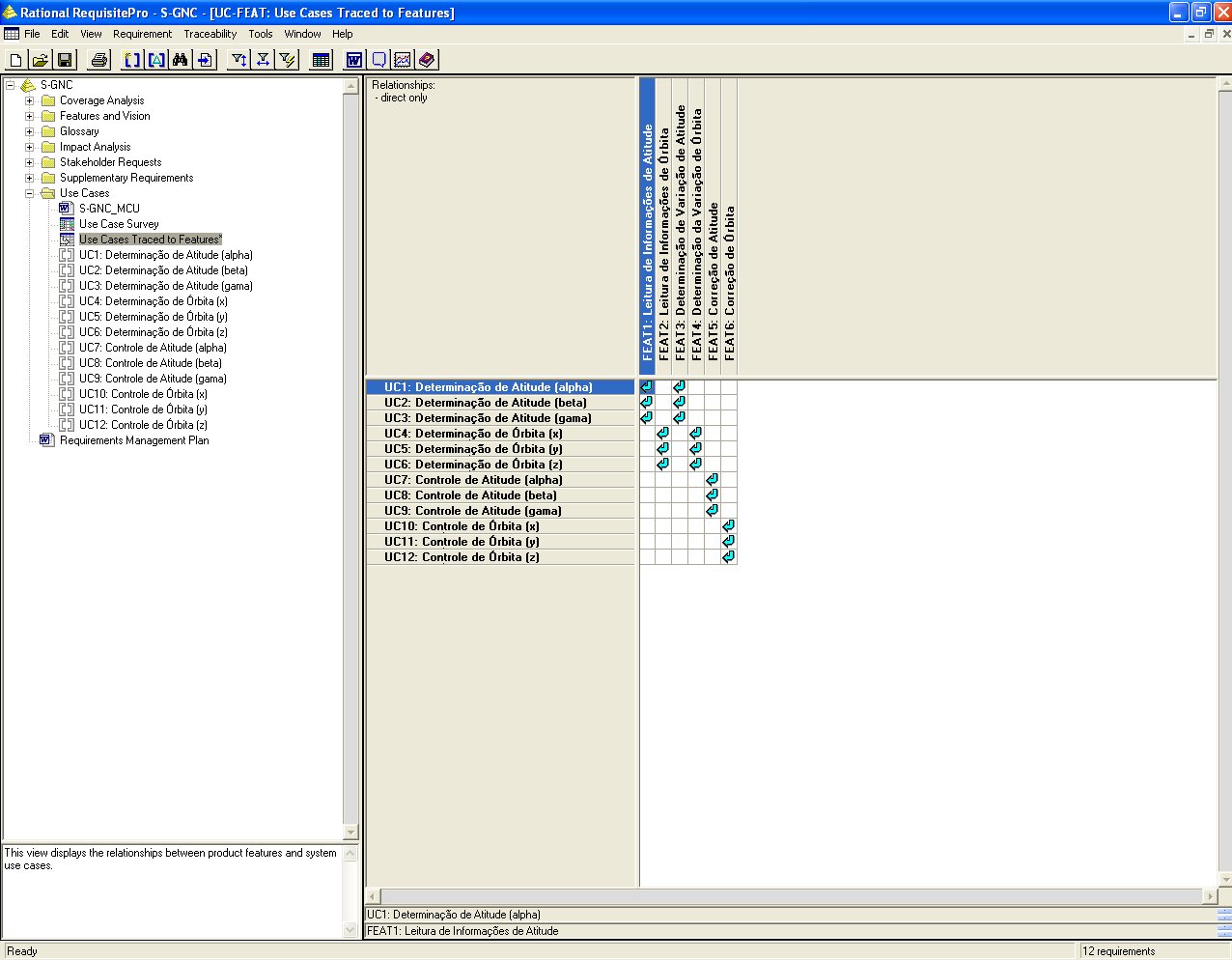

    Os requisitos do Componente de Software GNC foram mapeados através do software RequisitePro, de forma que pudessem ser facilmente traçáveis. O documento gerado pelo Requisite Pro pode ser acessado aqui.



Elaboração no Rational Rose RealTime do GNC

    O Componente de Software GNC foi totalmente modelado no Rose RealTime, gerando os seguintes diagramas:
1) Diagramas de Casos de Uso do CSC-GNC:
Use Case 1
Figura 1 - Caso de uso Controle de Atitude - Alpha

Use Case 2
Figura 2- Caso de uso Controle de Atitude - Beta

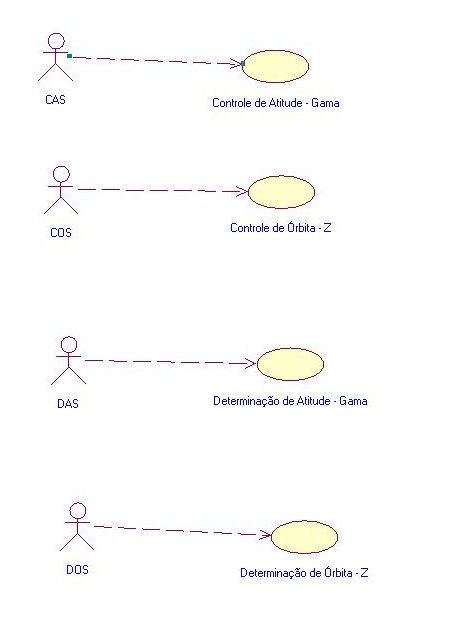

Use Case 3
Figura 3 - Casos de uso do GNC
2) Diagramas de Seqüência do CSC-GNC
Diagrama de seqüência

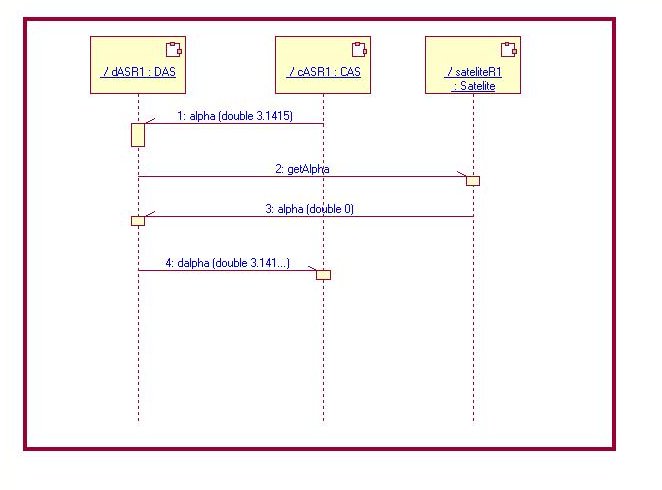

Figura 4 - Diagrama de seqüência de Alpha

Diagrama de Seqüência

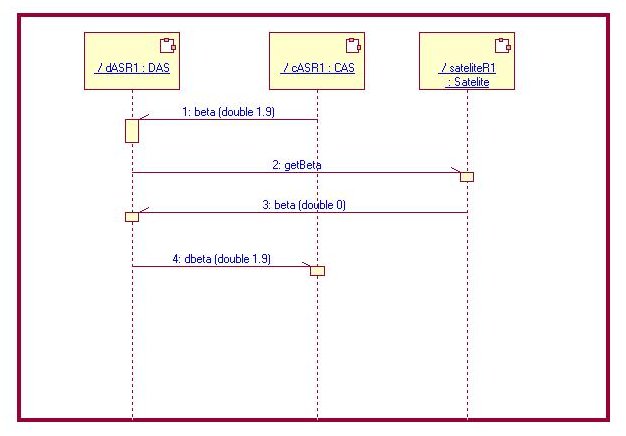

Figura 5 - Diagrama de seqüência de Beta

Diagrama de Seqüência
Figura 6 - Diagrama de seqüência de Gama
3) Diagramas de Classes do CSC-GNC:
Diagrama de Classe

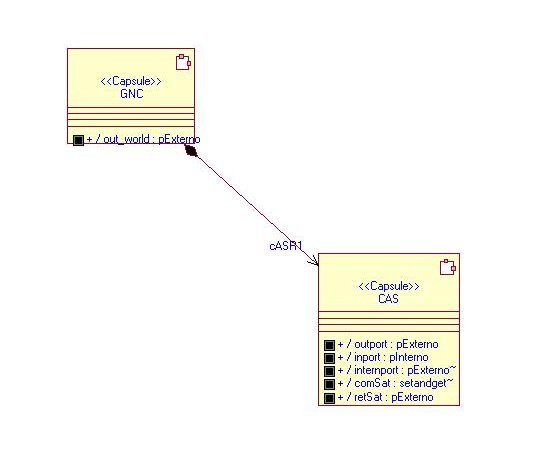

Figura 7 - Diagrama de Classe do CAS

Diagrama de Classe

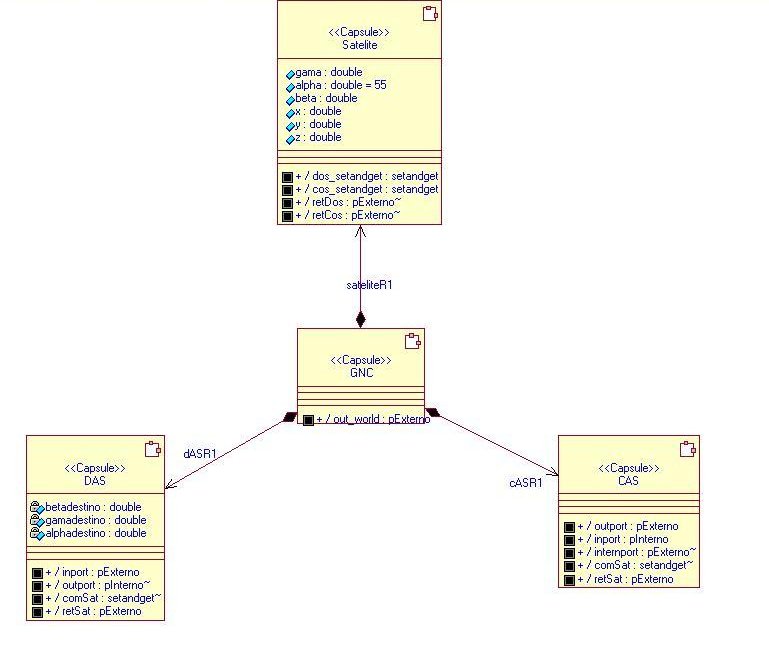

Figura 8 - Diagrama de Classe do CAS, DAS e Satélite

Diagrama de Classe

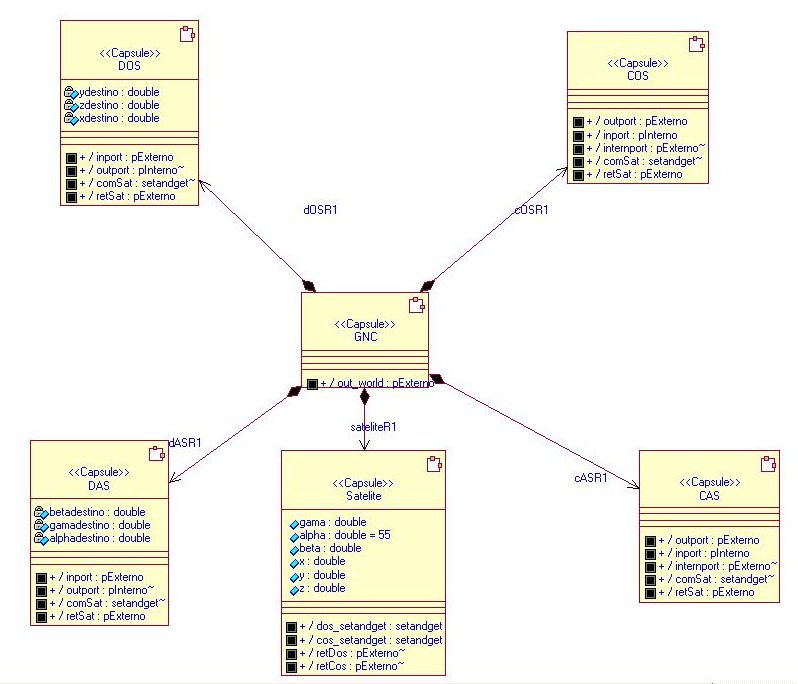

Figura 9 - Diagrama de Classe do GNC

4) Diagramas de Estruturas do CSC-GNC:
Diagrama de Estrutura

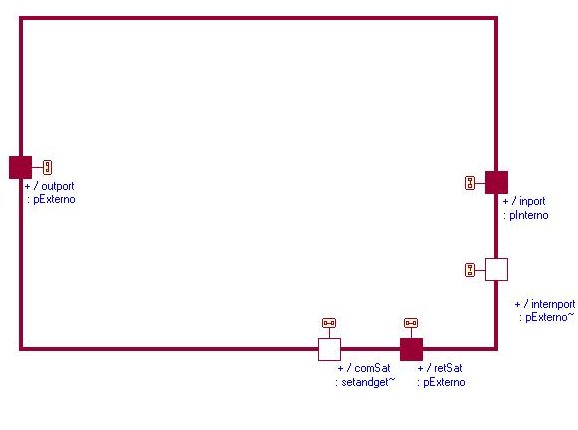

Figura 10 - Diagrama de Estrutura do CAS


Diagrama de Estrutura

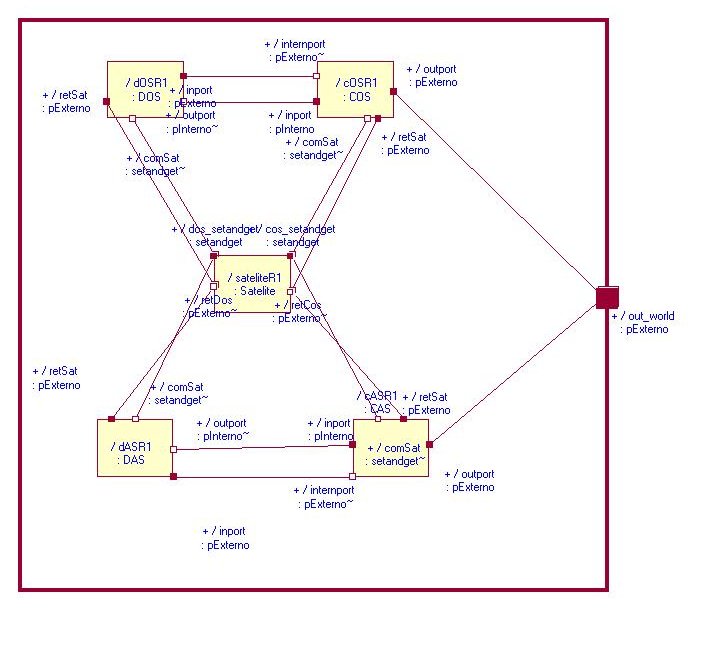

Figura 11 -  Diagrama de Estrutura do GNC

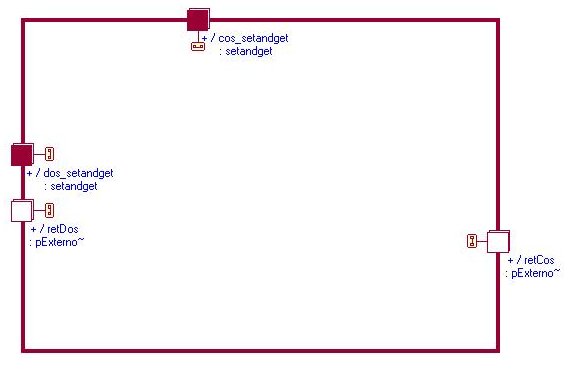

Diagrama de Estrutura do Satélite
Figura 12 -  Diagrama de Estrutura do Satélite
5) Diagramas de Estados do CSC-GNC:

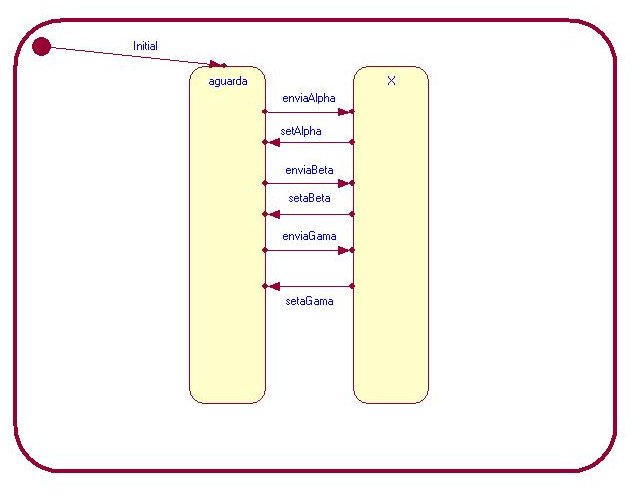

Diagrama de Estados
Figura 13 - Diagrama de Estados do CAS
Diagrama de Estados
Figura 14 - Diagrama de Estados do GNC

Diagrama de Estados do Satélite

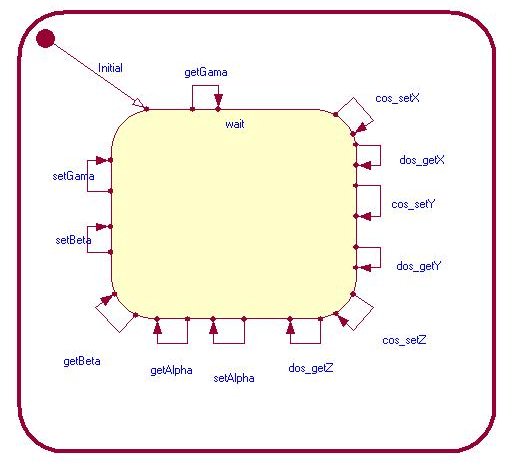

Figura 15 - Diagrama de Estados do Satélite

Documentação - SODA

    Gerou-se um arquivo de documentação da parte lógica do projeto através do Software Soda. Este arquivo encontra-se no seguinte link: Documentação Soda

Conclusão

    Através deste laboratório, além de aumentar-se a familiaridade com o ambiente de desenvolvimento Rational Rose RealTime, conseguiu-se tirar proveito de todos os diagramas gerados pelo mesmo, assim como de outras ferramentas da Rational, acrescentando-se experiência de desenvolvimento em um ambiente integrado de software.
