Dimmer
www.geocities.ws/danielperez www.qsl.net/lw1ecp Ing. Daniel Pérez LW1ECP
fb: Daniel Ricardo Perez Alonso contacto: danyperez1{arrroba}yahoo.com.ar
Un artículo más sobre dimmers y van... No, nada nuevo aquí, sólo comento la forma en que lo armé.

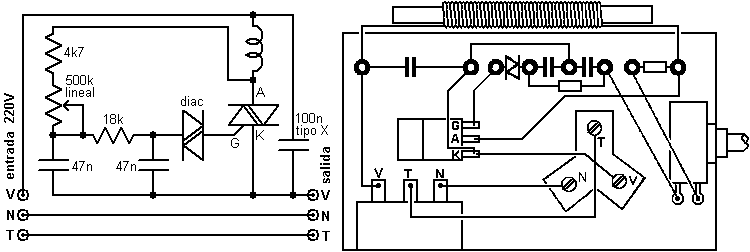

El circuito es el archi conocido con triac, diac, y la doble constante de tiempo, apto para cargas resistivas y motores universales. Sin embargo, todos los que vi están dibujados como sugiriendo carga conectado al vivo, y al triac que también está vivo. Simplemente lo redibujé para que el neutro de la carga quede explícitamente conectado al neutro de la red sin interrupciones.
La caja iba a ser un portapilas para 4 pilas C, mide 112 x 68 x 32.
Un componente incómodo a la hora de conseguirlo es el choke anti interferencias. Usé un ferrite que tenía, D = 8 l = 75, le di 41 espiras de alambre d = aprox. 1mm.
El triac es TIC226D o similar de 400V 8A aunque nunca lo probé con tanta corriente, es posible que el disipador se quede corto o que el choke caliente.

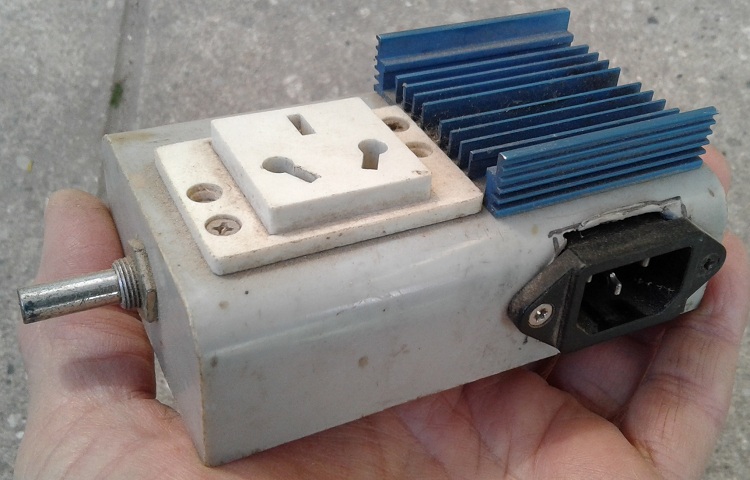

Como disipador usé el de una "placa" de video de un motherboard. Teóricamente debería usarse con las aletas verticales para mayor efectividad.
El conector "IEC" macho se sacó de una fuente de PC.
El diac era de una fluorescente compacta (bajoconsumo).
El capacitor de 100n, que reduce interferencias junto con el choke, no puede ser cualquiera. No sólo debe aguantar el pico de 311V más un plus, debe estar garantizado que en ningún caso una falla pueda hacer que se prenda fuego. Este tipo de capacitores aptos para conectar directamente a la red tienen una "X", se pueden encontrar en fuentes de TV o PC.
El potenciómetro es de 500k lineal. Tener en cuenta que si se conserva alguno del tiempo de las válvulas es probable que sea logarítmico (el preferido en el control de volumen).

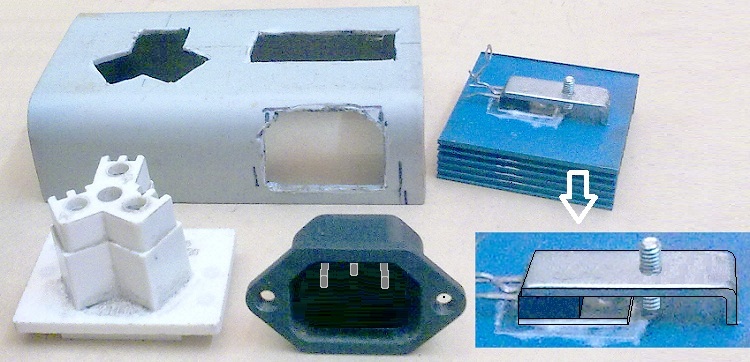

No usé el agujero de montaje del triac, para evitar agujero en la mica. Siento que esta alternativa da mejor aislación eléctrica hacia el disipador. Además se evita el buje aislante, algunos son de mala calidad y se rajan al apretar el tornillo o se deforman con temperatura. También, al evitar agujerear el disipador justo debajo de la aleta del dispositivo, se evita una fuente de no planicidad (el borde del agujero podría quedar sobresaliendo levemente).
Cada conductor a una pata del triac pega una vuelta alrededor de la misma. En un circuito con tensión de red no podemos permitir que se desuelden y hagan contacto con cualquier otra cosa.

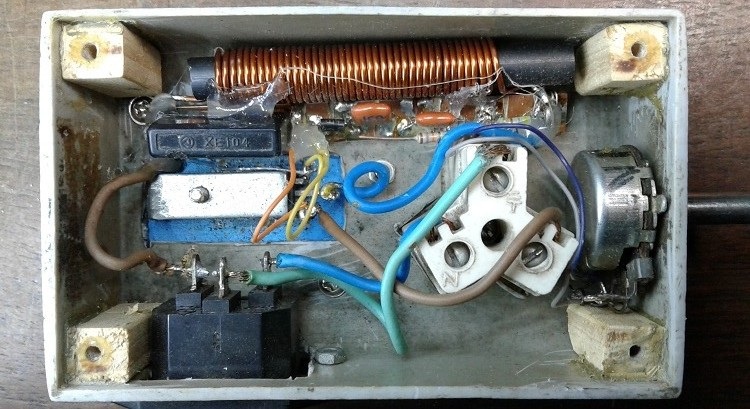

La mayoría de los componentes los monté en una tira de FR4 de 1cm de ancho cortada en islas cada 1cm. Los componentes se sueldan estilo SMD, pero las patas del choke pasan por agujeros, luego pegan la vuelta. Esto es para evitar que la gran masa del choke arranque las pistas ante golpes.
Los pegotes que se observan son de silicona neutra, evitar la acética. Después de la foto agregué más silicona entre el choke y la caja.
