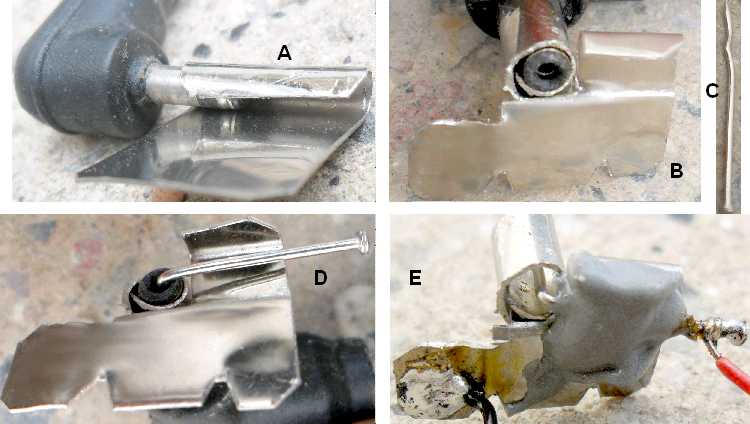

Crear un jack para una vieja fuente de celular
Comenc� enrollando una chapa de n�quel alrededor del plug (A). Luego pens� un poco y le hice algunos tajos y dobleces (B) cuya finalidad ya se ver�. Dobl� un alfiler (C) de forma que calce con algo de fuerza en el interior.



En (D) se ve el alfiler en posici�n definitiva. En (E) se aprecia que se soldaron los cables al consumo (en este caso era una l�mpara de mesa a LED) y se asegur� el alfiler con adhesivo epoxy, ayudando a la confiabilidad de la fijaci�n el doblez paralelo al alfiler. Los tajos en el borde opuesto ayudan a la fijaci�n del conjunto dentro del aparato, lo que se hizo con masilla epoxy.

Cabe aclarar, en la primera foto se aprecia una banda de pl�stico negro cerca de la punta. El aro met�lico externo de la punta no es la conexi�n central, no est� conectado a nada de la fuente. Aparentemente, en el modelo de celular al que corresponde, ser�a para cerrar alguna conexi�n dentro del jack.

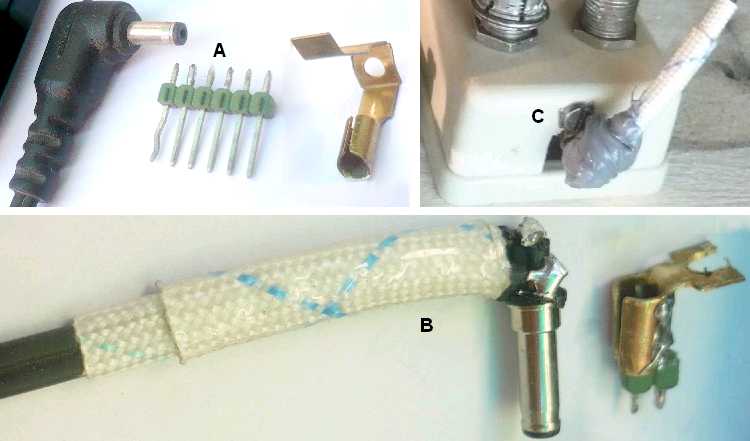

Otro jack para fuente de celular

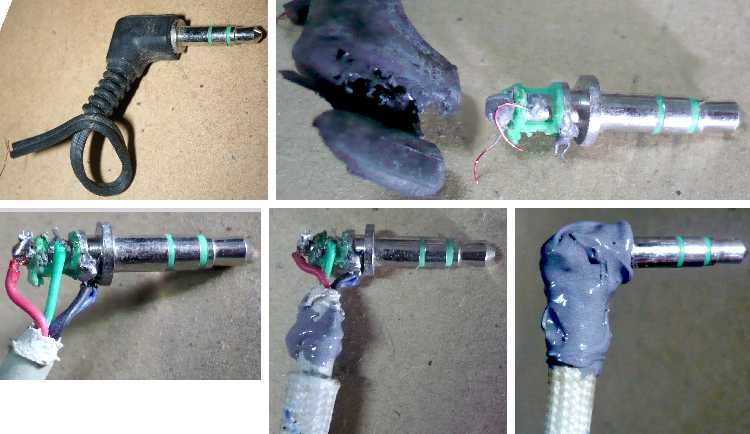

Reciclar plugs de 3,5mm de auriculares
Se ablanda con calor el encapsulado para extraerlo f�cilmente, se sueldan los conductores, se les desliza un spaguetti para mejorar su resistencia, previamente se puso un poco de adhesivo para que el spaguetti no se corra, y se termina recubriendo todo con epoxy.

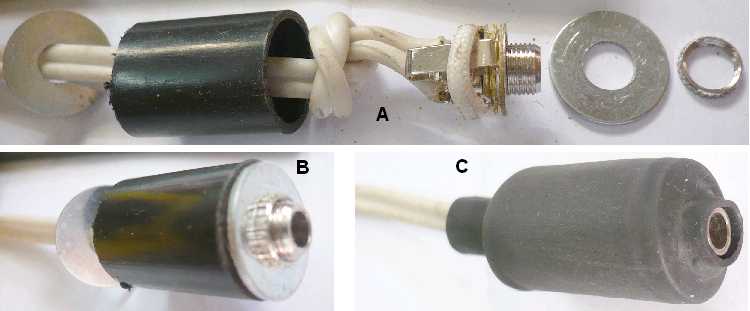

Jack de panel utilizado como jack a cable
La figura se explica sola. En el paso final se asegur� todo con un tramo de termocontra�ble.

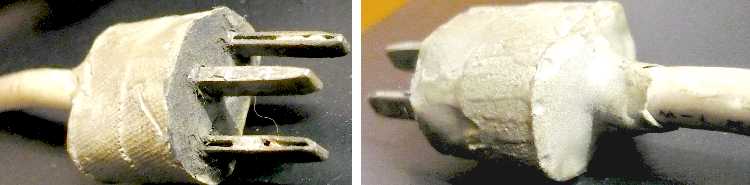

Improvisar una ficha de alimentaci�n IEC
Esto se consigue en cualquier casa de computaci�n. Siempre y cuando no sea un Domingo o en medio del campo, o a bordo del Apolo 13. Comenc� por formar las patas, chapa de n�quel doblada sobre s� misma hasta lograr imitar el ancho de la normal, rellenando con esta�o dentro del pliegue para conservar la distancia. Luego pegar una etiqueta sobre el toma, perforarlo con las tres patas, y luego verter adhesivo epoxy, colocando previamente un aro de cinta aisladora pegada extremo contra extremo para dar forma al adhesivo.

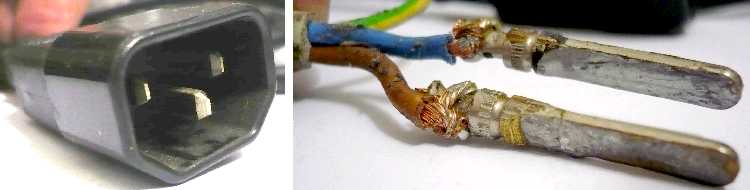

Fotos del conector comercial, y de otra forma de generar las patas (limando patas arrancadas de una ficha alemana):



(El agregado de esta�ado es porque se me hab�a ido la mano con el limado).

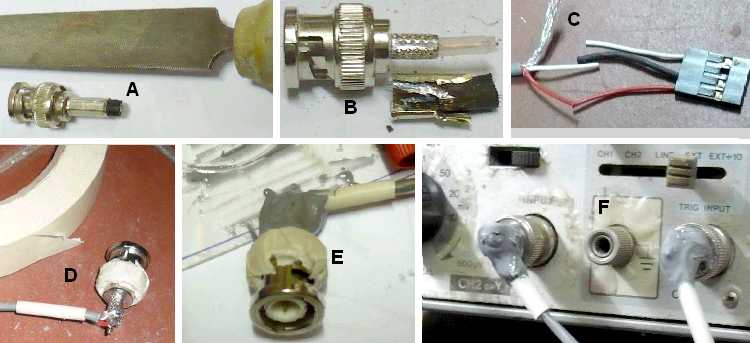

Reusar un BNC macho armado
En el trabajo hab�an cambiado el conector BNC de varios cables a otro tipo. Recog� del cesto estas hermosas flores (A), les com� el crimpado con una lima (B). Para cable us� uno de esos cables dobles con blindaje com�n que conectan la salida de audio anal�gica de las lectoras de CD-ROM a la placa de sonido (C). La malla no es tan buen blindaje como la mayor�a de los cables coaxiles, seg�n cu�nto sea de cerrada la trama, tener en cuenta que ser� m�s proclive a captaciones de campos externos.



Uno de los conductores sobra, lo un� al blindaje en ambos extremos. En (D) lo sold� al BNC, previo deslizar un spaghetti de l�tex que ayudar� a que el cable no se corte tan f�cilmente por flexiones. Recubr� el cuerpo con cinta de papel para que no se le adhiera el adhesivo que se colocar� en (E). En (F) tenemos un par de conectores trabajando.

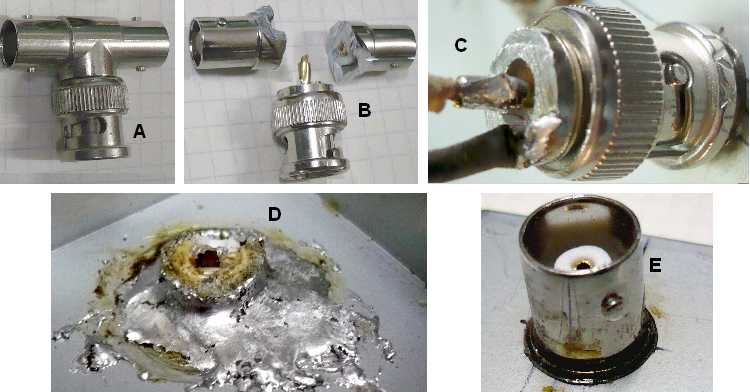

Nuevo uso para Ts BNC
Al principio, lo com�n en redes locales era el cable coaxil, que luego fue siendo desplazado por el UTP. En esa �poca las placas de red tra�an como accesorio una T BNC (A) para conectar la placa y continuar con la red. Con un cuidadoso serruchado se obtienen dos hembras y un macho (B). En (C) se sold� el macho a un cable. El cuerpo se completa con epoxy como en el caso tratado anteriormente. Pero aqu� no sobresale demasiado cuerpo como para un s�lido agarre al adhesivo, por lo que hay que esmerarse en dejar �spera la escasa superficie de metal, y hacer penetrar adhesivo en el hueco central.



Las hembras se sueldan a chasis como en (D).  Como este mu��n no tiene forma alguna para facilitar su posici�n mientras se suelda, hay que limar el agujero del chasis de modo que la hembra calce ajustadamente. Debe analizarse si se deform� la aislaci�n por la temperatura.

Ni el t�ster se salva de los remiendos

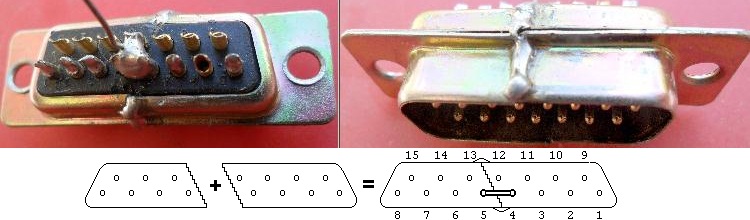

16/04/2013 C�mo fabricar un DB15 con dos DB9
DB15 no es un conector muy com�n, de modo que este injerto permiti� salir de un apuro:



Aclaremos que la forma de asegurar las mitades soldando esos tres pines 4, 5 y 12 es aplicable para un caso especial como lo es el conector de joystick en las viejas PC, en que los tres van a masa. Esto
dio algo m�s de rigidez mec�nica.
Las soldaduras de las chapas se hicieron estando insertada la hembra DB15 para garantizar la alineaci�n de las partes.

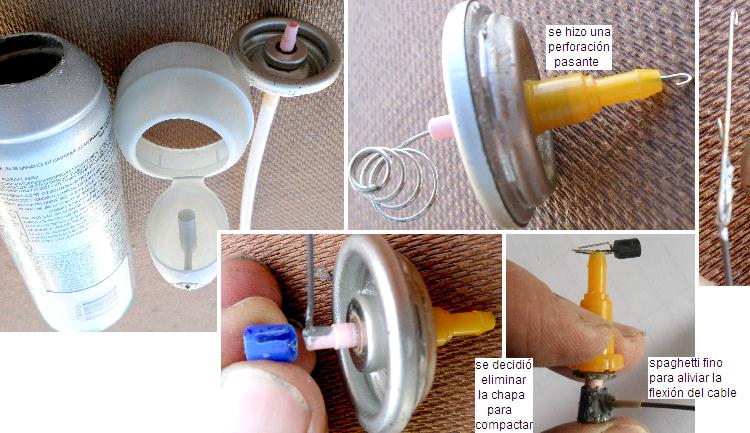

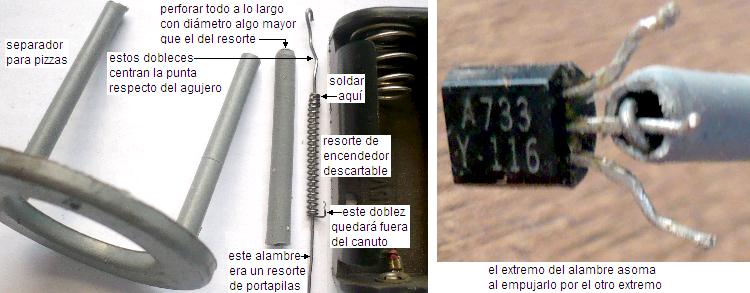

16/04/2013 Puntas retr�ciles
Dos formas autoexplicadas:
