Reparación provisoria de un cilindrito neumático
www.geocities.ws/danielperez www.qsl.net/lw1ecp
Ing. Daniel Pérez LW1ECP
fb: Daniel Ricardo Perez Alonso contacto:

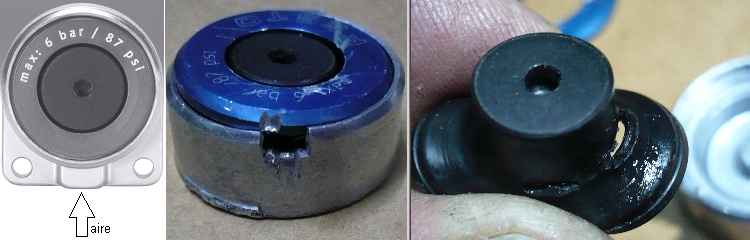

danyperez1{arrroba}yahoo.com.ar En una inyectora de DVD se había descompuesto un "cilindrito" que era parte de la extracción de la pieza. No había repuestos y la producción era urgente para el día siguiente. Se lo quiso desarmar, pero
la tapa estaba clavada a presión. Fue necesario cavar un tajo con una sierra
para poder meter un destornillador y hacer palanca (ver imagen central). A la derecha se ve la causa de la falla: el diafragma de goma se rajó en la
estría fuelle. Pegar la rajadura?. Imposible, ningún adhesivo sería a la vez lo suficientemente fuerte y

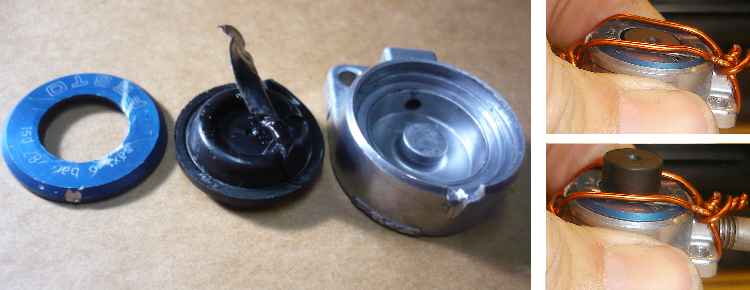

flexible. Se decidió simplemente colocar una cinta plástica del lado de adentro: un trozo de cinta aisladora
(se ilustra parcialmente adherida).
No importa mucho su pegamento, la misma presión del aire se encargará de mantenerla: Al querer volver a ensamblar, el frágil cuerpo
de zamak se rajó, con lo cual
era imposible volver a dejar clavada la tapa. Entonces se decidió empatillar el
conjunto atándolo con un alambre de cobre. El espesor agregado por éste se
pudo compensar cambiando la regulación de la máquina. A la derecha, se prueba que volvió a funcionar
aplicando presión mediante una pistola de aire comprimido. <eof>
El trabajo se pudo entregar en tiempo.
