Carretilla para libros
www.geocities.ws/danielperez www.qsl.net/lw1ecp Ing. Daniel Pérez LW1ECP
fb: Daniel Ricardo Perez Alonso contacto: danyperez1{arrroba}yahoo.com.ar
Una bibliotecaria (mi hija) todos los días tenía que distribuir libros en cada aula y luego recolectarlos al final de la jornada. Se pensó en armar una carretilla minimalista, basada mayormente en un cajón de manzanas y maderas rescatadas de pallets (tarimas).

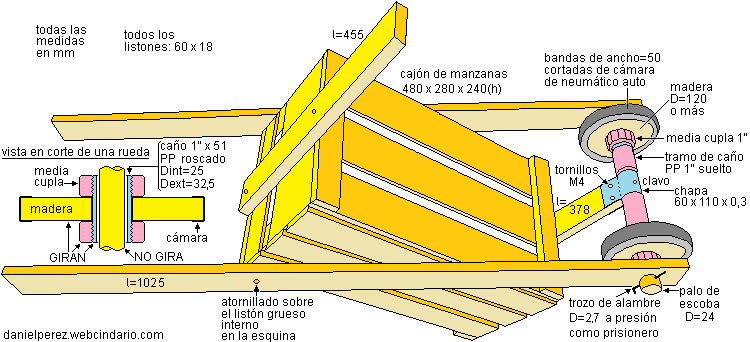

Se trató que las imágenes sean autoexplicativas. Previo a usarlo, dar una lijada
al cajón para eliminar virutas y agregar clavos / encolar en caso necesario asegurándose
que quede en escuadra.
Se eligió la madera de pallet más ancha que se pudo conseguir, 12cm. Este
termina siendo el diámetro de la rueda. Sería más conveniente una medida mayor,
p. ej. 20cm. No teniendo mecha de copa, el agujero se hizo con numerosos
agujeros: en la plantilla de círculos elegir el de 30, trazarlo en la rueda,
punzonar en 16 puntos, perforarlos con mecha de 4,5, y repasar con escofina. Las
"cubiertas" son segmentos de cámara de auto que afortunadamente tenían un
diámetro que permitió que la rueda calzara adentro justo.

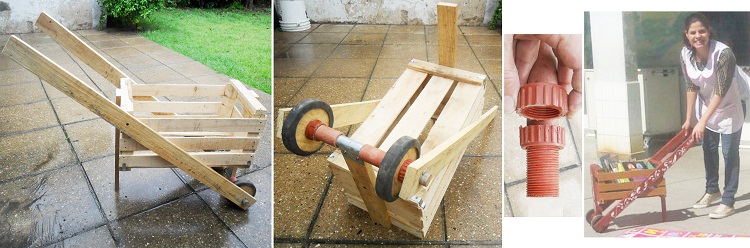

Lo único que gira son las ruedas junto con las dos medias cuplas. El palo de
escoba está fijo.
Los listones son maderas de pallet cortadas por la mitad a lo largo. Lo más crítico es atornillar las barras para que la carretilla no quede chueca.
Para facilitar el transporte la carretilla puede desarmarse: para desacoplar el
cajón se sacan los 6 tornillos para madera.
Agosto 2019 Versión con tiras de piso flotante.
Este es un modelo súper reforzado, como para que un alumno se le ocurra pararse adentro. Hecho con recortes de piso flotante encontrados en la vía pública.

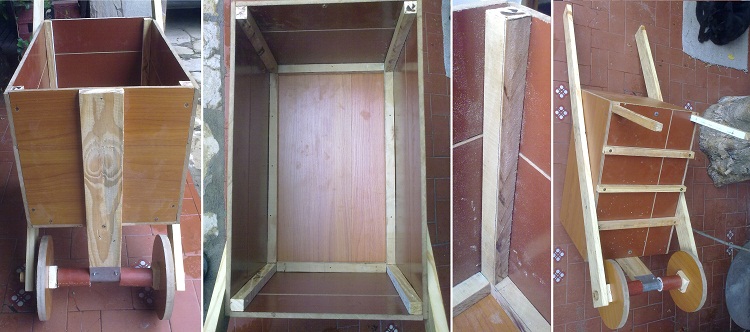

Nótese los refuerzos atornillados en las uniones entre placas, y por debajo del piso.

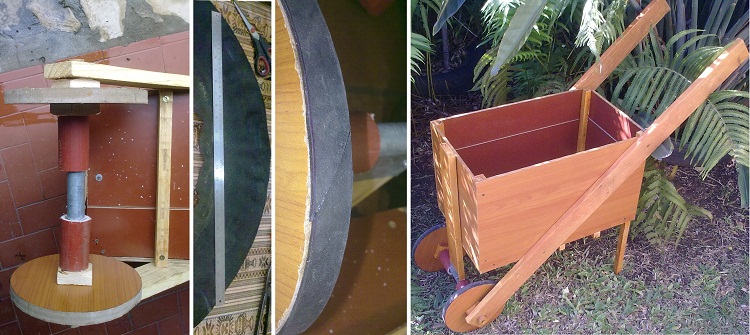

Esta vez, por el mayor diámetro de las ruedas, fue necesario cortar la cámara en tiras, y pegarla al canto de la rueda. Se usó adhesivo de contacto, pero probablemente haya mejores opciones para pegar caucho a madera. El empalme se hizo con los extremos de la tira cortados en diagonal.
Agosto 2019 Versión para la exposición de Filete Porteño en el Museo del Congreso de la Nación

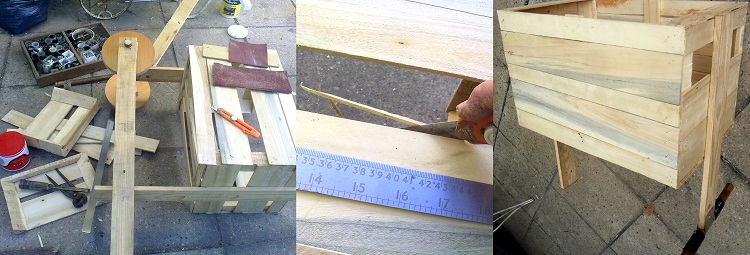

Se hizo con un cajón de frutas, pero rellenando las ventanas con tiras sacadas de otro cajón, usando clavitos y adhesivo vinílico para pisos de madera (kekol K-1004). Es mejor que la cola común de carpintería porque perdona que haya espacios entre las superficies a pegar, tener en cuenta que estas maderas suelen estar reviradas. Se recortaron los bordes con cutter para hacerlas calzar.

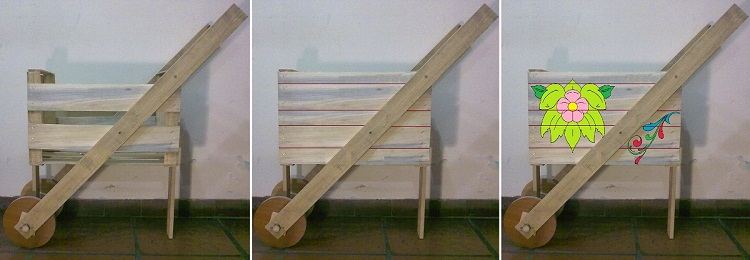

Esta es la idea: que se siga notando que se trata de un cajón rústico, pero sin huecos para permitir una imagen que ocupe toda la altura, y que a propósito se note la unión de las tablas. Lo siguiente es la "prueba de concepto": la misma imagen repetida dos veces más, editada para simular un aspecto final

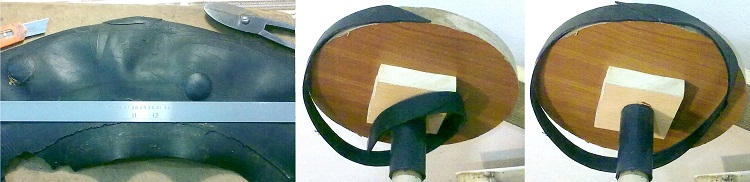

Detalle de cómo se confecciona la cubierta:

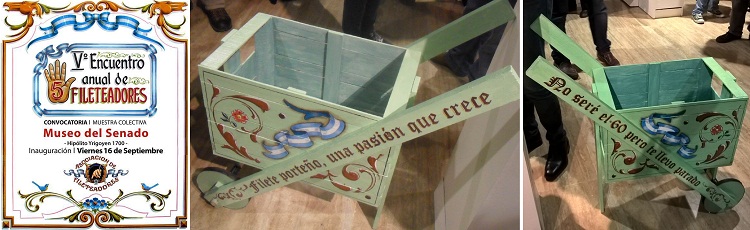

Carretilla terminada. Decoración a cargo de mi esposa:
