"Unboxing" de un ITM


www.geocities.ws/danielperez    www.qsl.net/lw1ecp   Ing. Daniel Pérez    LW1ECP

fb: Daniel Ricardo Perez Alonso    contacto: danyperez1{arrroba}yahoo.com.ar

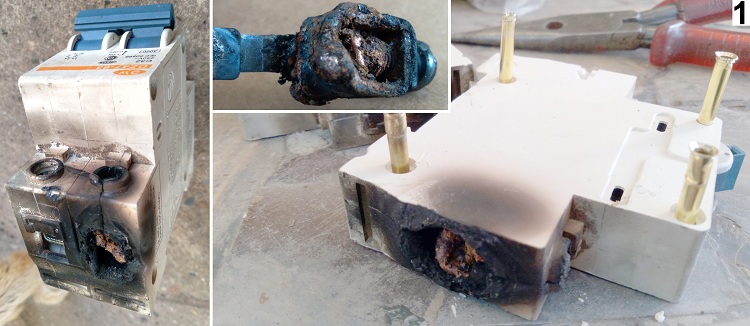

Cayó en mis manos una termomagnética que sufrió el recalentamiento de un borne por mal apriete. Impresionante, se aprecia que llegó a fundirse el metal. El buen estado de los otros 3 bornes asegura que no fue por una sobrecorriente y que el ITM no haya saltado. No se prendió fuego toda la llave gracias a que su plástico no propaga la llama.

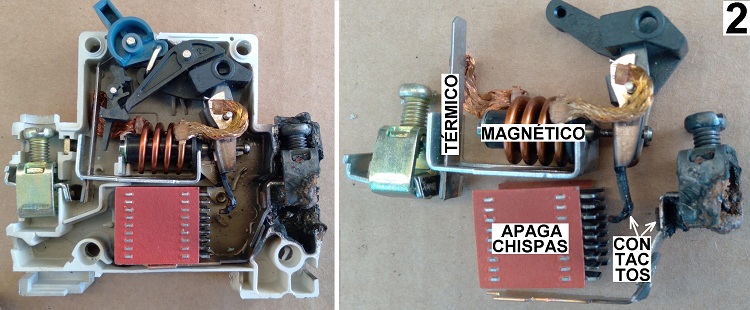

De chico me encantaba desarmar las cosas para ver cómo son por dentro, y en ese sentido no maduré... En la figura 2 apreciamos las tripas, falta algún resorte que saltó al abrir, o alguna palanquita puede estar fuera de lugar.





Comenzando por el borne izquierdo, la corriente pasa por la parte térmica, una pieza formada por dos metales adosados, con distinto coeficiente de dilatación, lo cual hace que se curve al tomar temperatura. Luego pasa por el electroimán. Cualquiera de ellos que accione lo suficiente toca la palanquita que hace saltar el mecanismo, al estilo trampa para ratas.

En paralelo con ambos bornes está la cámara apagachispas: si se genera un arco al abrirse la llave, esta serie de chapas sin conexión entre ellas absorbe la ionización del aire haciendo que el arco se apague más rápidamente y sea menos dañino.

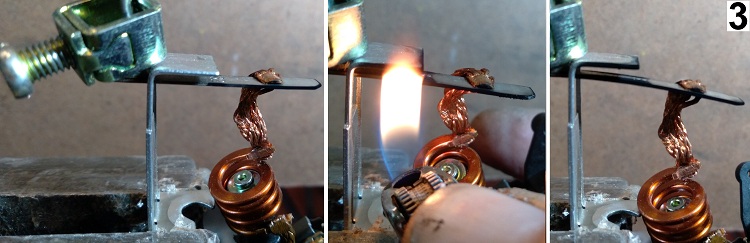

En la imagen 3 se ve cómo el bimetálico se curva con la temperatura.

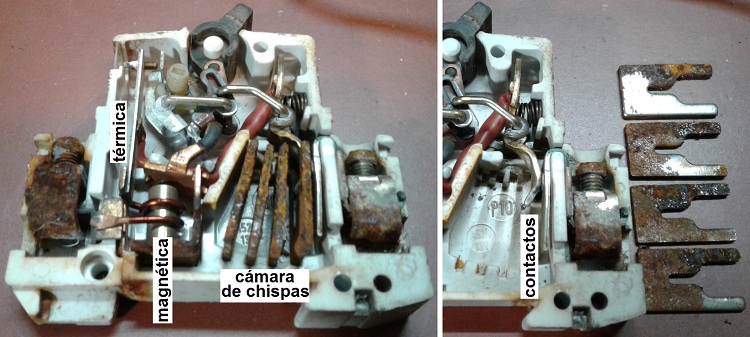

Otra autopsia de magnetotérmica:




Ver también: https://new.abb.com/low-voltage/es/productos/aparamenta-modular/interruptores-automaticos-magnetotermicos/infografia
