TV de papel
www.geocities.ws/danielperez www.qsl.net/lw1ecp Ing. Daniel Pérez LW1ECP
fb: Daniel Ricardo Perez Alonso contacto: danyperez1{arrroba}yahoo.com.ar

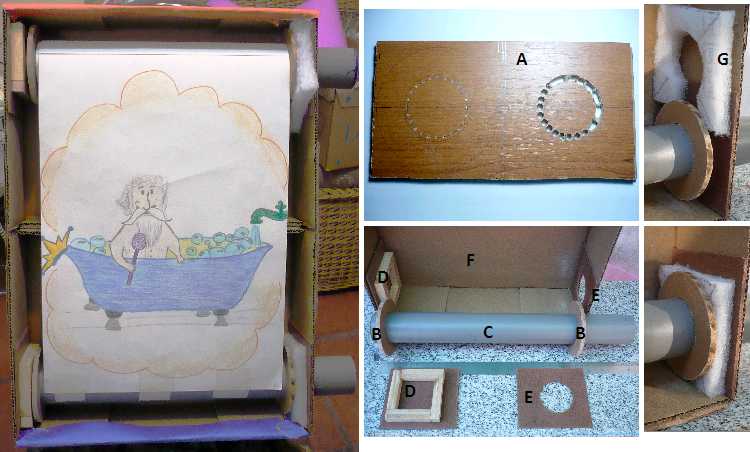

Las imágenes se dibujan en un rollo de papel que se va desenrollando de un
carrete y se enrolla en otro.
El cuerpo son dos cajas de 39 x 28 x 12cm, unidas para totalizar 56cm. Los
laterales por donde se unen se recortan previamente para no chocar con el papel.
Los carretes están formados por dos caños plásticos C, a los que se agregan
arandelas de madera B, recortadas como se muestra en A.
El extremo que sobresale de cada cilindro pasa por un agujero en la caja pero
reforzado con una madera E para que no se rompa. El otro extremo calza en una
pieza D que lo mantiene en su lugar.
Trozos de guata G evitan que se salgan los cilindros, y también frenen un poco
su rotación para mantener tenso el papel.
