Guirnaldas?  Julio 2020

El reglamento AEA proh�be las conexiones "en guirnalda", o sea, llevar dos o m�s cables a un mismo borne de un toma o llave para que haga de puente entre ellos (771.12.3.10.2: "no se deben emplear los bornes   de los tomacorrientes como bornera de continuaci�n de circuito"). Hay dos razones:

- El borne se ve obligado a conducir, no s�lo la corriente que pasa por ese toma o llave, sino tambi�n la que pasa aguas abajo por el cable adicional.

- Aumenta la probabilidad de que se corten varios circuitos por un mal contacto.

Lo que se indica en estos casos son los "empalmes en T" (o mejor, peines prefabricados en caso de tableros). En mi opini�n personal, un empalme es una oportunidad adicional para crear un problema potencial al paso de la corriente, especialmente si los hilos de los cables no estaban bien limpios y brillantes. Adem�s, se agrega el riesgo de que la cinta aisladora pierda adhesi�n y se desenrolle o corra con alta temperatura y estando los empalmes apretados dentro de la caja.

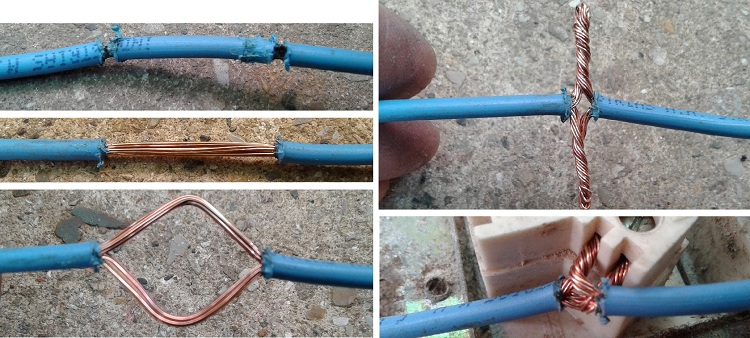

Prefiero continuar las conexiones usando el mismo cable de esta manera:





Se evita: que la electricidad deba pasar por uniones, que el borne deba conducir m�s corriente que la propia, y la cinta aisladora. Pero es o no es guirnalda (y por lo tanto prohibida)? Yo la llamar�a guirnalda que evita los riesgos de las guirnaldas. Y de los empalmes.

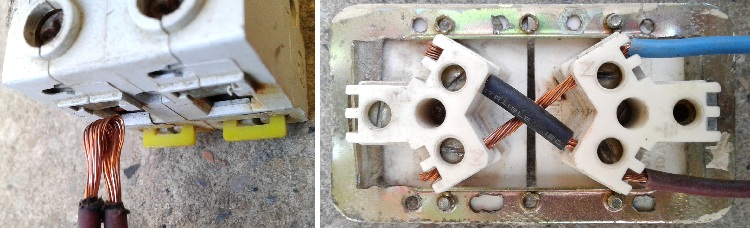

El problema para aplicarla ser�a que no quepan los conductores, con 2,5mm2 hay que hacer malabarismos para encajarlos. En la foto siguiente de la izquierda muestro c�mo lo hago en el generoso espacio que hay en caso de una t�rmica.

Y a la derecha, una versi�n para tomas dobles, sin chicotes que ocupen espacio en una caja repleta. Es necesario que los agujeros de las conexiones sean pasantes. Pocos modelos son as�, en el de la foto tuve que convertirlos en pasantes con un minitorno. Nota: adem�s de faltar los cables de tierra, conviene poner spaghetti tambi�n al puente de neutro.







Mi Serie  Nov 2016

Una "serie" es un instrumento imprescindible en toda casa donde haya alguien que se anime a hacer reparaciones el�ctricas. B�sicamente sirve para quitar el miedo al enchufar a la red el�ctrica algo que no sepamos en qu� estado se encuentra.

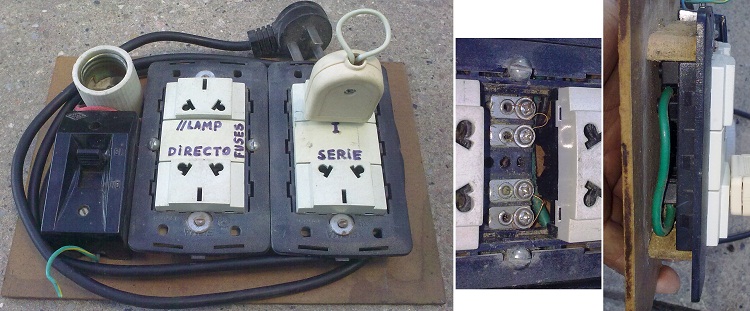

Esta es una versi�n "reloaded" y compacta de la que hicimos en el colegio industrial.






Con respecto a las series tradicionales, se agreg� un toma en paralelo con la l�mpara para poder agregar una resistencia de mayor potencia (p. ej. una estufa) y as� poder ensayar aparatos de mayor consumo. Tambi�n se agreg� un toma en serie con el toma "serie" para poder conectar un amper�metro (en la foto se lo ve puenteado con una ficha en corto). Los alambrecitos de fusible est�n ocultos bajo la tapa que separa dos tomas. Los bastidores de los tomas est�n atornillados sobre dos listones de madera que los separan de la base. Esta separaci�n tambi�n ayuda a manetene enrollado el cable de red.





Los tomas elegidos son de los que aceptan tanto la ficha argentina legal IRAM 2073 como la vieja de dos pernos cil�ndricos. Por lo tanto tambi�n permiten fichas banana en caso de insertar un amper�metro. Pero no todos los modelos de tomas binorma hacen buen contacto con los pernos cil�ndricos, recomiendo ir a la tienda de electricidad con una ficha banana y pedirle al vendedor que nos facilite varios modelos a ver en cu�l se inserta m�s firmemente.

No conviene usar una fluorescente compacta ("bajoconsumo") en una serie. Es mejor una l�mpara de filamento. Si las comunes est�n prohibidas, usar una hal�gena.





Cables por cortarse

Qu� hacemos al detectar que se ven los conductores internos de un cable? Lo seguimos usando as� hasta que se corte o se exponga el cobre?

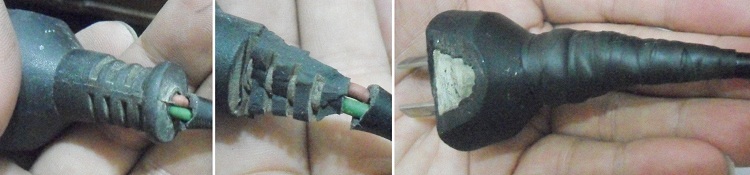

Si la ficha es de una sola pieza (inyectada) lo ideal es reemplazarla. En este caso se opt� por reforzar con esa "cinta autosoldable" que parece que no tiene adhesivo pero se la estira y se suelda a s� misma. Previamente se rebaj� la cola de la ficha con una trincheta. NOTA: el desgastado en la ficha se hizo porque chocaba con otra al insertarlas en un toma doble.

Otro caso en que se us� la cinta, en este caso porque su presacables no llegaba a aprisionar la cubierta del cable:





En la �ltima foto es un caso similar, ficha dise�ada para cable mucho m�s grueso, pero se busc� la forma de que al tironear del cable no se arranque de los bornes.





Su�ldelo!

No hay mejor uni�n que la uni�n soldada. Por mi techo pasa un ca�o pl�stico con conductores de 6mm2, y tuve que hacer una derivaci�n.

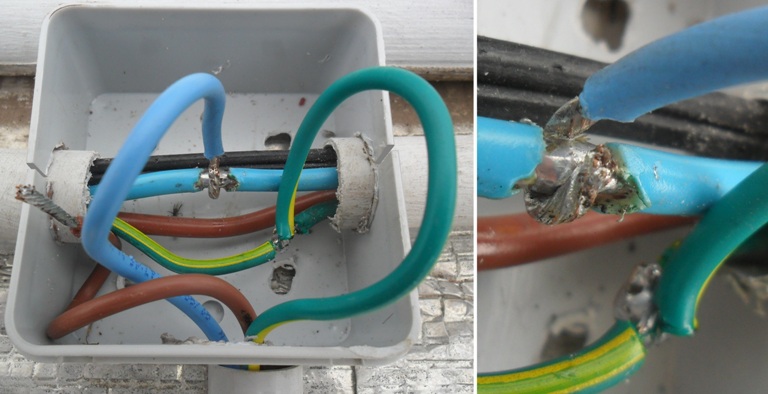

Cort� el ca�o cuidando de no da�ar los cables, e insert� una caja herm�tica con tajos que me permitieron hacerlo sin tener que volver a pasar los cables (al final de todo se sellaron los tajos). Imposible empalmar confiablemente por enrosque a esos cables tan gruesos. En vez de eso elimin� unos mm de aislaci�n con el soldador (luego limpi� la punta inmediatamente), apliqu� flux, esta�� generosamente el cobre expuesto y las puntas de los cables nuevos, a los que les di forma de gancho. La 2a foto es antes de soldar cable con cable. La forma de gancho da una fortaleza mec�nica que no puede dar la soldadura.

AEA 770.10.3.8.3 autoriza la soldadura de bajo punto de fusi�n (esta�o) para cables de 4mm2 o m�s, pero advirtiendo que el cable no deber�a recalentar a m�s de 160 grados en caso de un corto.

Nota: al fondo se observa un cable de los usados en telefon�a, pero no est� usado para eso, est� prohibido pasarlo junto a cables de red el�ctrica.

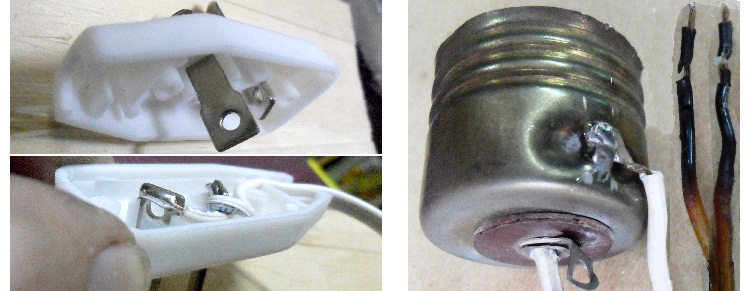

Esta ficha s�per econ�mica estaba pensada para enroscar los cables en los agujeros. En vez de eso los sold�, previo extraer los bornes para no derretir el pl�stico, y limarlos y aplicar flux donde se iba a soldar. No haga como en la foto, pase el cable por el agujero para tener mejor anclaje.





�dem el portal�mparas de la derecha. No al enroscado, s� a la soldadura. De paso adjunto c�mo hab�an quedado los cables originales, por usar una l�mpara incandescente de potencia excesiva para esa luminaria.

Este terminal hab�a sido hecho para "crimpar" el cable, es de cobre pero la superficie no estaba pensada para aceptar soldadura, y adem�s ya ten�a muchos a�os. Para poder soldar correctamente se decidi� dejar el cobre al desnudo en la zona a soldar, o sea adentro.





Para ello se busc� una mecha que no llegase a pasar por poco, se la hizo comer el interior, luego se meti� un poco de soldadura para preesta�ar, y mientras estaba caliente se introdujo el cable que tambi�n se hab�a preesta�ado. La operaci�n se complet� deslizando un trozo de termocontra�ble.





Balasto embutido

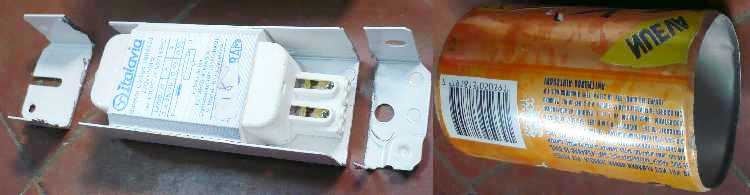

Una reactancia, recort�ndole los extremos del bastidor, cabe perfectamente en el ancho de una pared de 15cm. Puede ser una soluci�n en casos en que es inconveniente su bulto sobre la pared.





Se la protege de la mezcla de alba�iler�a mediante una lata de gaseosa. Debe tener un extremo abierto para ventilar el calor. Cabe hasta un modelo de 40W. Se prob� con uno de 20W y no produc�a mayor sobreelevaci�n de temperatura que dentro de un list�n convencional.





Productos el�ctricos peligrosos

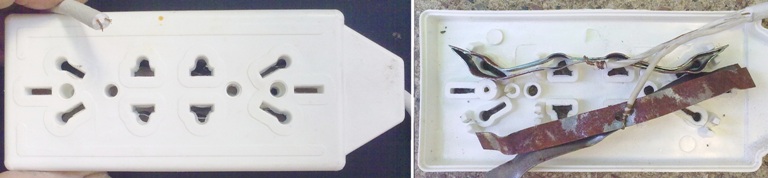

El peligro de la electricidad no depende s�lo del usuario, sino tambi�n del dise�o del producto. Veamos esta "zapatilla":





En la 1a foto quise destacar que los conductores no ten�an vainas individuales. Me equivoqu�, s� las tienen, del mismo color que la vaina externa. Pero igual se aprecia que no est�n centrados. Y son de 0,25mm2, valor muy chico para un alargue donde se van a enchufar 4 cosas. Pero la sorpresa estaba adentro: las barras de contactos est�n hechas de hierro, como la mala costumbre de moda, pero adem�s ni siquiera tienen un cincado, est�n todas oxidadas. Y la uni�n a los cables es por retorcimiento. Pared�n al fabricante.

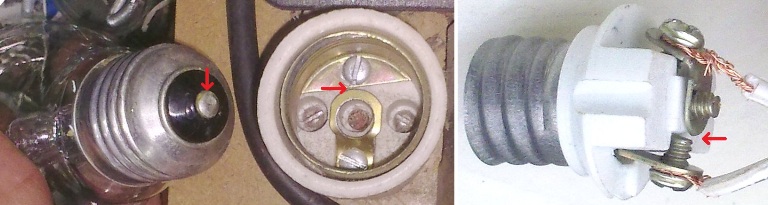

En estos dos portal�mparas, hay peligro de que se toquen ambos polos?





Mmm, no, pero para qu� arriesgarse. Lo gracioso del de la izquierda es que la chapa inferior tiene un agujero justo donde tiene que hacer contacto con la l�mpara. O sea, est� dise�ado espec�ficamente para NO hacer contacto...
