Idea para "levantar" circuitos impresos


www.geocities.ws/danielperez    www.qsl.net/lw1ecp   Ing. Daniel Pérez    LW1ECP

fb: Daniel Ricardo Perez Alonso    contacto: danyperez1{arrroba}yahoo.com.ar

Hay varias formas para levantar impresos. Al menos en este caso, simple faz y sin componentes SMD, esta me evitó las confusiones de recorridos y agujeros de cuando se hace totalmente a mano.

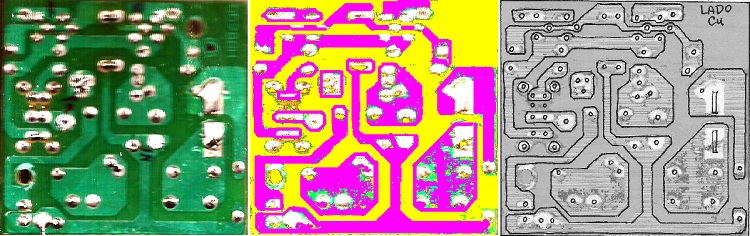

Primero escanié la plaqueta lado soldaduras, luego intenté aumentar el contraste para que se diferencien bien las pistas. Pero por culpa de la máscara antisoldante no hay suficiente diferencia entre las zonas con y sin cobre, así que las diferencié manualmente con el Paint. Lo imprimí y dibujé a mano los contornos. La 3a imagen es el escaneado de cómo quedó.

Después de hacerlo me di cuenta que el trabajoso paso de retocar con Paint se podría haber evitado, lo que más agregó a la inteligibilidad fue el contorneado a mano.

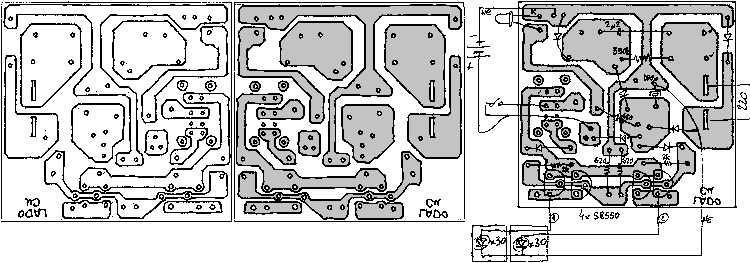

A la imagen escaneada le aumento el contraste para dejar sólo los contornos, coloreo donde hay cobre, la hago espejo para que quede como vista lado componentes, imprimo, y sobre el papel voy dibujando los componentes.

Por último, al ir dibujando el esquemático, voy tachando simultáneamente cada componente en la vista de componentes y en el esquemático, para evitar olvidos. También, colorear las conexiones ya levantadas. También ayuda contar en ambas imágenes la cantidad de componentes conectados a un determinado punto.
