Principio de cámara fotográfica


www.geocities.ws/danielperez    www.qsl.net/lw1ecp   Ing. Daniel Pérez    LW1ECP

fb: Daniel Ricardo Perez Alonso    contacto: danyperez1{arrroba}yahoo.com.ar

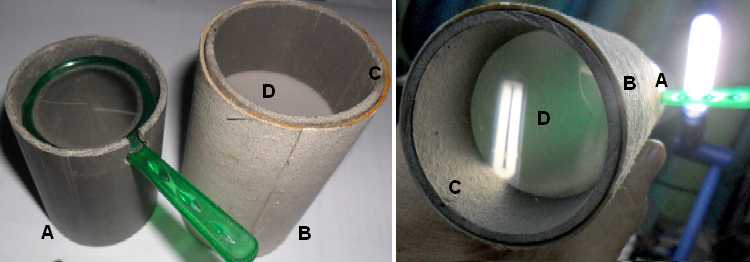

Elegir una lupa, preferentemente de vidrio, que tienen mejor forma óptica que las de plástico. Podría probarse con un lente sacado de un anteojo de los que aumentan (para presbicia).

Empotrarla en un tubo A con un diámetro interior como para que calce lo más justo posible..
El tubo B tiene un diámetro tal que el A se desliza ajustadamente en su interior.
C es un corto tramo del mismo diámetro que A, y tiene pegado tenso un círculo D de "papel de plano" (de calcar).
A la derecha se lo aprecia en funcionamiento.
El largo de A y B se determina experimentalmente para que permitan enfocar desde el infinito hasta 1 o 0,5m.
El largo de C es simplemente para ayudar a hacer sombra sobre el papel de calcar.
