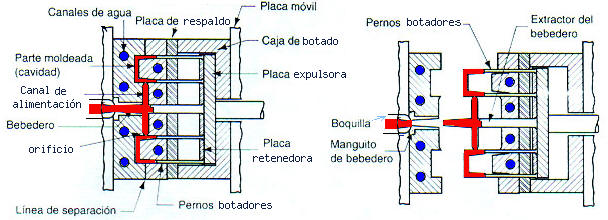

Molde de dos Placas
Si usted identifica y describe por lo menos 10 componentes del molde usted puede saltarse esta parte.
Buje: Los bujes cumplen la función de alinear las dos mitades del molde. Estos hacen pareja con los pernos guía.
Pernos guía: Estos debiesen proteger siempre los corazones; pero no es siempre así. En el dibujo de arriba vemos que los pernos guía estan en el lado fijo del molde, dejando desprotegido el corazón o el macho durante algún mantenimiento en el taller de moldes.
Cavidad: Es el hueco que forma la producto deseado. Gracias a que el plástico se encoge o contrae, la cavidad esta siempre del lado fijo. Si se llega a quedar la pieza del lado fijo es porque se esta sobre-empacando el plástico o tiene algún negativo la cavidad. Esta mitad, a fin de dar más brillo al producto, se le deja con agua de refrigeración más caliente que el lado movil; esta agua es de la torre mientras que el corazón se enfría con chiller.
Corazón: Tambien conocido como macho. Al contraerse el plástico, este se adhiere fuertemente por lo que al abrirse el molde es más fácil desmoldearlo. Esta parte se deja abierto todo el caudal del agua a fin de enfriar la pieza en el menor tiempo posible.
Placa porta-cavidad: Es la que lleva la cavidad o cavidades. Tambien aloja (en este ejemplo) el perno guía. Normalmente es de acero tratado.
Placa porta-corazon: Es la que lleva los corazones o machos. Tambien aloja (en este ejemplo) el buje. Normalmente es de acero tratado.
Perno Recuperador: Su función es la de asegurar que la placa de expulsores se regrese hacia atras durante el cierre del molde. Esto asegura que los pernos expulsores no peguen en las cavidades. Cuando el sistema de expulsión es hidráulico se debe acoplar el sistema de expulsión al botador de la máquina.
Placa de respaldo de corazones: Soporta toda la presión que ejerce el plástico en la cavidad. Esta debe ser suficientemente gruesa para que no se flexione más alla de 1/2 milesima durante la inyección.
Placa de respaldo de cavidades: Soporta toda la presión que ejerce el plástico en la cavidad. Esta debe ser gruesa pero gracias a que esta montada en la platina. Si no es suficiente se debe incorporar columnas o pilares
