Tipos de antenas

Una antena es un dispositivo formado por un conjunto de conductores que, unido a un generador, permite la emisión de ondas de radio frecuencia, o que, conectado a una impedancia, sirve para captar las ondas emitidas por una fuente lejana para este fin existen diferentes tipos:

Antena colectiva:

Antena receptora que, mediante la conveniente amplificación y el uso de distribuidores, permite su utilización por diversos usuarios.

Antena de cuadro:

Antena de escasa sensibilidad, formada por una bobina de una o varias espiras arrolladas en un cuadro, cuyo funcionamiento bidireccional la hace útil en radiogoniometría.

Antena de reflector o parabólica:

Antena provista de un reflector metálico, de forma parabólica, esférica o de bocina, que limita las radiaciones a un cierto espacio, concentrando la potencia de las ondas; se utiliza especialmente para la transmisión y recepción vía satélite.

Antena lineal:

La que está constituida por un conductor rectilíneo, generalmente en posición vertical.

Antena multibanda:

La que permite la recepción de ondas cortas en una amplitud de banda que abarca muy diversas frecuencias.

Dipolo de Media Onda

El dipolo de media onda lineal o dipolo simple es una de las antenas más ampliamente utilizadas en frecuencias arriba de 2MHz. En frecuencias abajo de 2 MHz, la longitud física de una antena de media longitud de onda es prohibitiva. Al dipolo de media onda se le refiere por lo general como antena de Hertz.

Una antena de Hertz es una antena resonante. O Sea, es un múltiplo de un cuarto de longitud de onda de largo y de circuito abierto en el extremo más lejano. Las ondas estacionarias de voltaje y de corriente existen a lo largo de una antena resonante

Antena Yagi:

Antena constituida por varios elementos paralelos y coplanarios, directores, activos y reflectores, utilizada ampliamente en la recepción de señales televisivas. Los elementos directores dirigen el campo eléctrico, los activos radian el campo y los reflectores lo reflejan.

Antenas VHF Y UHF

Para clasificar las ondas de radio se toman como medida los múltiplos de diez en la longitud de onda. Por lo tanto la ondas de VHF tienen una longitud de onda entre 1 Metro y 10 Metros mientras que las de UHF tienen una longitud de entre 10 Centímetros y un Metro. Como la relación es que la frecuencia es igual a la velocidad de la luz (misma velocidad que la de propagación de las ondas electromagnéticas, aproximadamente 300.000 Km./h) dividida por la longitud de onda, entonces tenemos que la banda de VHF va desde los 30 Mhz a los 300 Mhz y la de UHF va de los 300 Mhz a los 3 Ghz.

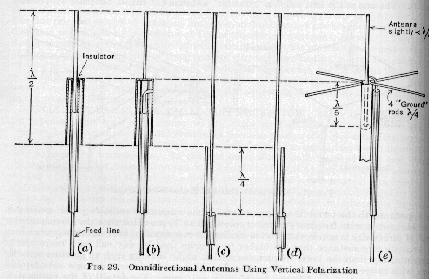

Las actuales aplicaciones en comunicaciones de punto a punto o móviles que superan los 30 Mhz son muy populares y han hecho que aparezcan un gran numero de antenas para estas aplicaciones. La figura ilustran algunos tipos de antenas buenas para polarizaciones eléctricas verticales y fáciles de montar en un mástil. Excepto por un aislante que esta señalado como "insulator" en la figura todas las demás líneas son de materiales conductores ya que para una representación simple se han obviado los aislantes.

La parte mas baja de (a) es el coaxial que alimenta media longitud de onda de la parte superior de la antena en el medio en una conexión en serie (Toda la corriente de la línea de alimentación fluye a través de la antena). La porción de diámetro ancho no toca el conductor exterior de la línea de alimentación excepto en la punta, esto es una condición que tiende a minimizar que las ondas se queden el mástil que sostiene a la antena.

En la antena (b) vemos que hay una conexión entre la parte interna y las partes adyacentes, la alimentación esta perfeccionada por traer el conductor interior de la línea de alimentación a través de un agujero al exterior en un punto dentro del aislamiento que esta protegido del clima.

En la antena (c) y (d) son dos antenas en forma de "J" en las que la sección radiante es la media onda superior de una de las líneas de alimentación sobre el punto en que la otra termina.

En la figura (e) se ve una cruz horizontal de cuatro caños tierra sobre un largo cilindro, en el final hueco del cual esta montado el conductor interno que se extiende sobre el un poco menos que un cuarto de onda, se pone el punto de conexión coaxial de tal manera que coincidan las impedancias. La sección que continua este punto de conexión provee un fuerte soporte mecánico a la parte radiante por sobre ella.

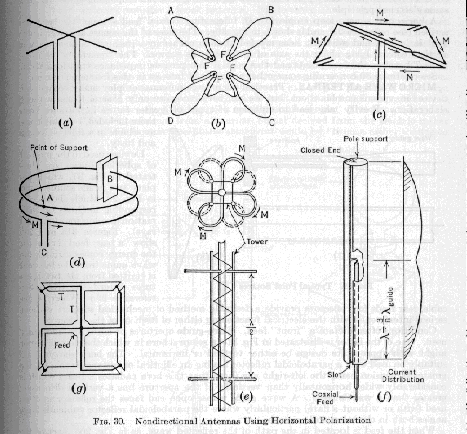

Cuando se usa polarización horizontal en transmisiones de UHF hay muchos tipos de antenas a ser considerados. En esta polarización es mas fácil incrementar la ganancia que en la vertical por el método de "Stacking" (apilar). Muchos tipos están indicados en la siguiente figura.

La "Tunrstile" que es la mostrada en el punto (a). Esencialmente tiene dos partes radiantes con una longitud de media onda desfasadas 90º y puestas en fases de cuadratura. Esta alimentada por un sistema de alimentación de líneas de transmisión. Cuando corrientes iguales son usadas en dos radiadores, el diagrama direcciones en el plano horizontal es un circulo deformado que va tendiendo a un cuadrado. La separación vertical entre elementos apilados es de media onda. La antena Turnstile esta adaptada para el uso de una banda de transmisión por el empleo de conductores largos y un cuidado extremo de todos los detalles.

Una sección cruzada de dicha antena esta mostrada en la figura (B) donde se ve una antena usada en el Empire State, donde los conductores con diámetros de un cigarrillo y las partes adyacentes centradas son superficies de revoluciones sobre las líneas AC y BD. Líneas separadas de transmisión son proveídas en F para cada uno de los cuatro radiadores.

La figura (C) es un "Aldorf Loop" que es en forma de cuadrado, donde el largo de cuyo vértice es una cuestión de diseño, pero por propósitos descriptivos puede ser tomado por aproximadamente un tercio de longitud de onda. La corriente es entregada como se muestra en la figura, las corrientes en los cuatro radiadores son iguales en magnitud y parecidas en fase como se muestra en las flechas del diagrama. En apilamiento en un espacio vertical se usa una distancia de media onda.

La figura (d) muestra una antena circular que también se llama antena de loop. Los dos conductores circulares radiantes están eléctricamente rotos en B por un condensador plano paralelo sin perdida de continuidad mecánica y de fuerza, toda la construcción es capaz de ser soportada desde el punto A. El circulo mas bajo esta roto en C, de donde el sistema es alimentado en la forma de "Folded Dipole" (Dipolo Doblado) el "largo eléctrico" de la circunferencia (Tomando en cuenta la carga capacitiva de B) es de media onda. Físicamente la circunferencia es menos que esto. Esta antena esta enganchada a un mástil en el punto A y por lo tanto metálicamente a tierra. El mástil esta dentro de la circunferencia. La forma direcciones horizontal es elíptica, la máxima diferencia en campo de fuerza es un poco menos que 2 db. Cuando estas unidades están apiladas en vertical el espacio entre ellas es de una longitud de onda.

La antena "Coverleaf" esta mostrada en la figura (e). Esta consiste en una torre de estructura metálica delgada. En el centro hay un conductor que junto con la torre misma forman un sistema de transmisión coaxial. Las "Hojas" radiantes están agarradas como se muestra en la figura, formando una circunferencia horizontal compuesta. El largo de cada uno de estos conductores el de aproximadamente 0.4 de longitud de onda. En apilamientos se usan intervalos de media longitud de onda. El diagrama horizontal prácticamente circular.

La antena Cohete que se muestra en la figura (f), es un cilindro vertical cerrado metálicamente en sus dos extremos, pero tiene una grieta abierta en un elemento del cilindro como muestra la figura (slot), Esta alimentado como se muestra en el lugar donde se ve un corte en el cilindro estableciendo un voltaje a través de la grieta. La antena tiene un efecto externo como una distribución vertical de circunferencias horizontales. Las unidades apiladas son puestas muy juntas. El diámetro es mas o menos que media longitud de onda.

La figura (g) es una antena de circunferencia horizontal que tiene un particular sistema de alimentación coaxial.

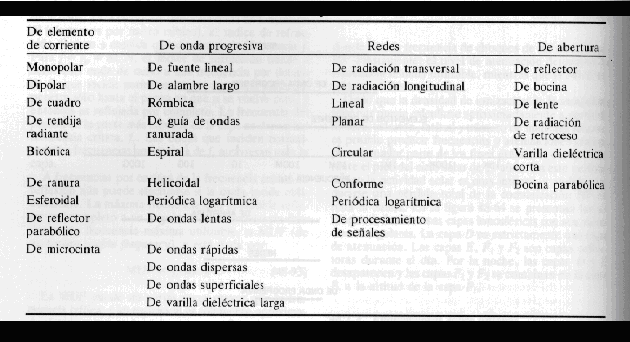

Las antenas de VHF y UHF también se puede clasificar en cuatro categorías dependiendo de otros parámetros como se ve en la siguiente tabla.
