PUERTOS
DE ENTRADA Y SALIDA EN UN MICROCONTROLADOR
Estructura básica realizada para utilizar los puertos de un microcontrolador
Figura

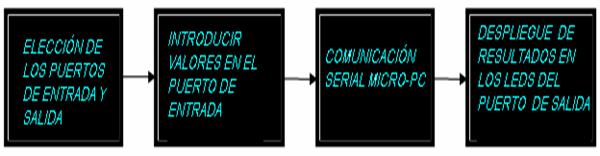

1.- Diagrama a bloques utilizado para el manejo de puertos
en el microcontrolador ATMEGA32
PRACTICAS
REALIZADAS
PRACTICA #1:
Duplique la lectura.
PRACTICA
#2: Despliegue de la lectura mayor de
tres puertos.
PRÁCTICA
#3: Luces.
OBJETIVOS GENERALES:
- Analizar el funcionamiento de
los puertos del microcontrolador.
- Aprender a utilizar el lenguaje
de programación ICC AVR
- Familiarizarse con el
funcionamiento de la tarjeta STK500
- Aprender a conectar los puertos
en la tarjeta antes mencionada.
INTRODUCCIÓN
La programación para el manejo de puertos es
hasta cierto punto sencilla ya que esta basada en el lenguaje de programación
orientada a objetos C, de ahí el nombre del
software utilizado ICC AVR el cual sirve para programar el
microcontrolador, los pasos a seguir en este tipo de programación es la
siguiente;
- Se crea un proyecto para que dentro de esté, se escriba el programa;
el programa se guarda con la
extensión “.C”, verbigracia duplica.c
- El
primer paso para realizar el programa es escribir el nombre del
microcontrolador a utilizar con la siguiente expresión , en este caso es #
include <iom32.h> ya que se
esta trabajando con el microcontrolador ATMEGA32 (la función de esta
librería es que el software reconozca instrucciones como DDR ó PIN que sirven
para configurar y leer los puertos respectivamente)
- Se
declaran las variables a utilizar ya sea de tipo carácter ( char ), entero (int), etc. //Para declarar una variable es de la
siguiente forma char fabi,
miri; Int e;
- Se
escribe la función que indica el
cuerpo del programa el cual inicia
con VOID MAIN ( ), qué es eso
de " void main" Es algo
que debe existir siempre, e indica el punto en el que realmente comenzará
a funcionar el programa. Después de "void main" van dos llaves {
}, que delimitan lo que realmente
es el cuerpo del programa.
- Se
escribe un ciclo para que la función del programa se realice varias veces
, puede ser un FOR, WHILE, DO WHILE
- Se
configuran los puertos en notación
hexadecimal, si es de entrada se declaran en ceros y si es de salida en
unos, (recuerda que cada puerto tiene 8 bits y que cada bit puede ser en
forma indistinta de entrada o salida) para declararlos se usa el siguiente
código DDRX, donde X es el puerto a utilizar A,B,C ó D.
Ejemplo: DDRA=0 este puerto
es declarado de entrada; DDRB=0xFF este es de salida.
- Se
lee el puerto con el siguiente código PINX y se almacena en una variable. Ejemplo:
lecta=PINA (así es la estructura
para indicarle al software,que quiero conocer el valor del puerto a)
- Se
escribe funciones especificas que se requieren, que realice el programa
- Se
corre el programa con shift+F9
IMPORTANTE
Antes de
correr el programa debes de ingresar a tools y elegir la opción in system programming; ahí debes elegir el tipo de tarjeta con el que
se esta trabajando y el puerto serial (com1, com2, com3, etc.),
Debes
elegir el tipo de tarjeta con el que se esta trabajando y si estas trabajando
con la STK500 debes elegir el puerto
serial com1, com2, com3, etc., ó si estas trabajando
También

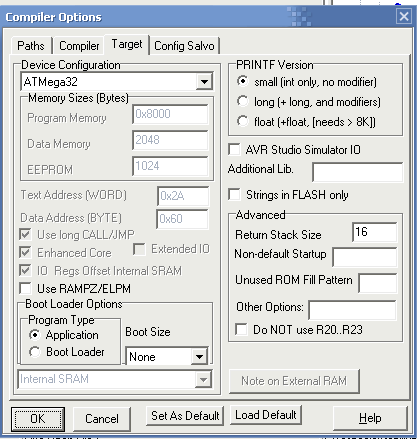

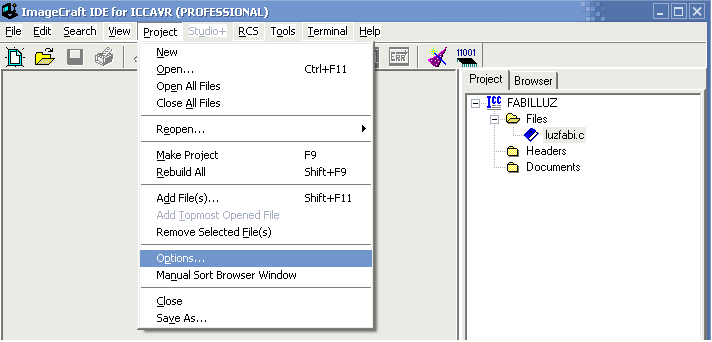

debes ingresar a project y elegir options para indicarle al software que
microcontrolador se va a utilizar.

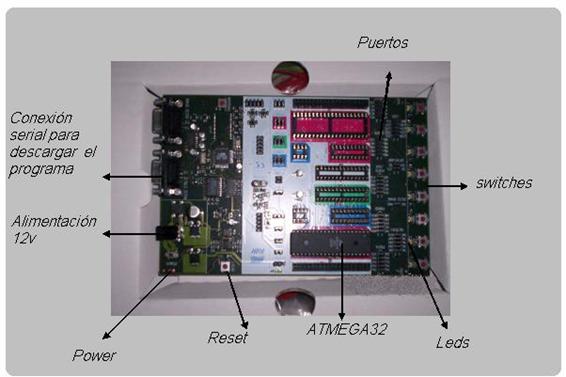

Componentes básicos de la
tarjeta STK500 de ATMEL
PRACTICA 1
Duplique la lectura.
Objetivos:
·
Al tener un valor por el puerto A
duplicar su valor y escribirlo por el puerto B.
·
Conocer los diferentes caminos para
lograr el duplicado de valores.
Lea el puerto A duplique la lectura
y escriba el resultado en el puerto B
|
#include<iom32v.h>
//Librería exclusiva del ATMEGA32 |
#include<iom32v.h>
//Librería exclusiva del ATMEGA32 |
Para resolver la problemática
existen dos formas posibles de solución la primera que podemos observar es
multiplicar la lectura por dos, (lecta *=2) y desplegar el valor por el puerto
B el cual en este caso lo conectamos a los leds de la STK500.
La otra forma
es desplazar un lugar a la izquierda la lectura, esto se logra con la expresión
<<1, la lógica consiste que tenemos 8 bits, cuyos valores en decimal son
los siguientes, podemos observar que si te desplazas a la izquierda los valores
se van duplicando lo que resuelve la problemática.
|
128 |
64 |
32 |
16 |
8 |
4 |
2 |
1 |
PRACTICA 2.
Despliegue de la lectura
mayor de tres puertos.
Objetivo:
·
Al tener un valor por el puerto A, B
y C comparar los tres valores y desplegar por los leds del puerto D el valor más
alto.
El microcontrolador leerá tres de sus cuatro
puertos y desplegara por el puerto D la lectura más grande hecha en los otros
tres puertos.
Programa
realizado en ICCAVR
#include<iom32v.h> //Librería exclusiva del ATMEGA32
Char lecta,
lectb, lectc:
Void
main(){
//
configurar puertos
DDRA=0;
DDRB=0;
DDRC=0;
DDRD=0 x FF;
// lectrura
de puertos
Lecta = PINA;
Lectb = PINB;
Lectc = PINC;
//
comparaciones
If
(lecta>lectb&lecta>lectc)
than
portd=lecta
If
(lectb>lecta&lectb>lectc) than
portd=lectb
If
(lectc>lectb&lectc>lecta) than
portd=lectc
}
PRACTICA 3.
Luces.
#include<iom32v.h>
char lecta;
int i,x;
void delay (char t);
void main()
{
while (1)
{
DDRA=0;
DDRB=0xFF;
lecta=PINA;
/////////////////////////////////////////boton1
if (lecta==0xFE){
for
(lecta=2;lecta<255;lecta++)
{
lecta*=2;
PORTB=lecta;
delay(20);
}
}
/////////////////////////////////////////boton2
if(lecta==0xFD){
for(lecta=255;lecta>0;lecta--)
{
lecta*2;
PORTB=lecta;
delay(20);
lecta=lecta/2;
}
}
////////////////////////////////////////boton3
if (lecta==0XFB){
for
(lecta=2;lecta<255;lecta++)
{
lecta*=2;
PORTB=lecta;
delay(15);
}
for(lecta=255;lecta>0;lecta--)
{
lecta*2;
PORTB=lecta;
delay(15);
lecta=lecta/2;
}
}
//////////////////////////////////////boton
4
if
(lecta==0XF7){
for (lecta=2;lecta<255;lecta++)
lecta*=2;
PORTB=lecta;
delay(10);
for(lecta=1;lecta>0;lecta--)
lecta*2;
PORTB=lecta;
delay(10);
lecta=lecta/2;
}
} //while 1
} // main
void delay (char t)
{
int i;
while (t>0)
{
for (i=0;i<5000;i++);
t--;
}
}
