ESCOLA SECUNDÁRIA DE SEIA

FICHA DE TRABALHO – 10.º ANO

Determinação da distância epicentral e do epicentro de um sismo



A – Determinação da distância epicentral de um sismo.



As ondas P e S propagam-se no interior da Terra (ondas profundas), enquanto as ondas superficiais se propagam na superfície da Terra.

Verifica-se que quanto mais distante for o epicentro, tanto maior será o intervalo de tempo de chegada das ondas P e das ondas S. Quer umas quer outras partem do hipocentro ao mesmo tempo, mas as ondas P propagam-se a maior velocidade. As ondas superficiais deslocam-se ainda mais lentamente e por isso são sempre as últimas a chegar.

Com esta descoberta chegou-se à conclusão que o intervalo de tempo de chegada das ondas P e S podia ser utilizado para determinar a distância epicentral (distância entre o local onde foi registado o sismo e o seu epicentro).

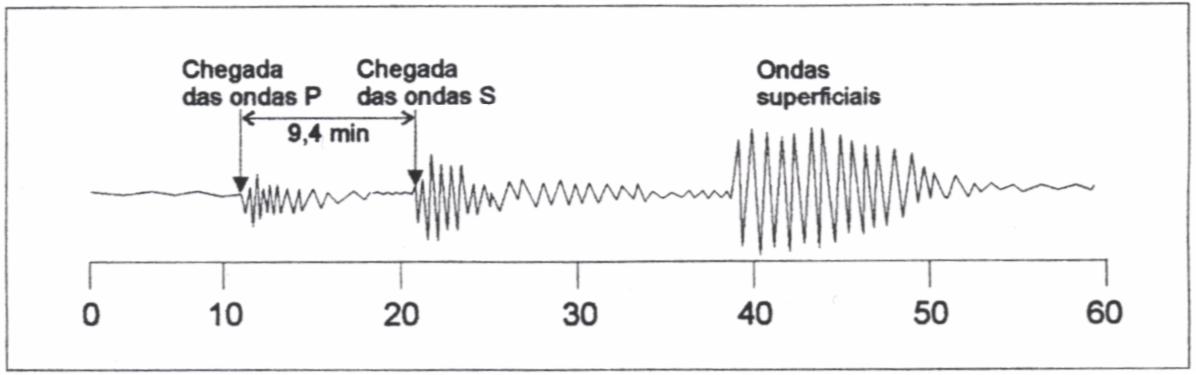

No sismograma acima representado, a diferença de tempo de chegada das ondas P e das ondas S é de 9,4 minutos. O valor dessa diferença (expresso em minutos), subtraído de uma unidade e multiplicado por mil dá aproximadamente a distância a que se encontra o epicentro. Em síntese:



Distância epicentral = (diferença dos tempos de chegada das ondas S e P – 1) X 1000 Km



Assim, para o sismograma ilustrado: Distância epicentral = (9,4 – 1) x 1000 Km = 8400 km



Este processo só é válido para epicentros muito distantes (a milhares de quilómetros de distância do local onde se registou o sismo). Mesmo assim não é muito rigoroso.





B – Localização do epicentro do sismo.



Material: Régua e compasso



Se pelo menos três estações sismográficas calcularem as respectivas distâncias epicentrais, torna-se possível determinar a localização do epicentro do sismo.

Realize o exercício da página seguinte.



























EXERCÍCIO

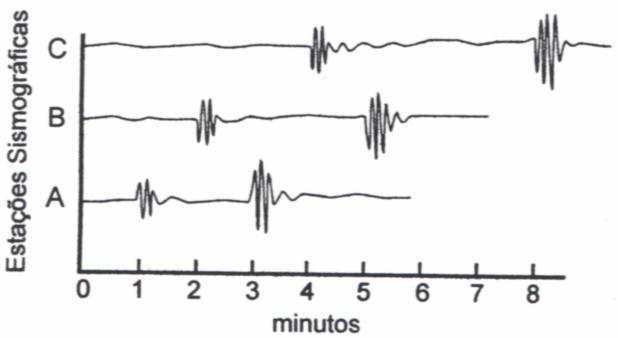

1. A figura seguinte mostra o registo das ondas P e S, de um sismo recebido por três sismógrafos, nas estações A, B e C.







1.1.    Calcule a distância epicentral para cada uma das três estações sismográficas.

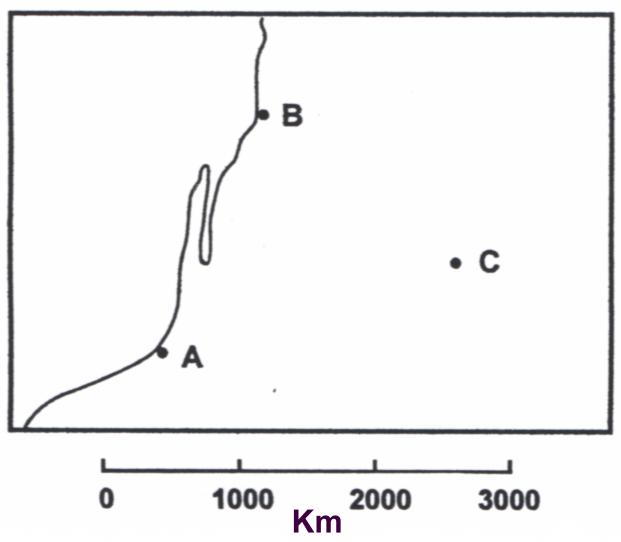

1.2. O mapa abaixo mostra a posição geográfica das estações sismográficas. Determine a posição geográfica do epicentro.



FIM
