Toegevoegd: 2-4-2004 22:05:40

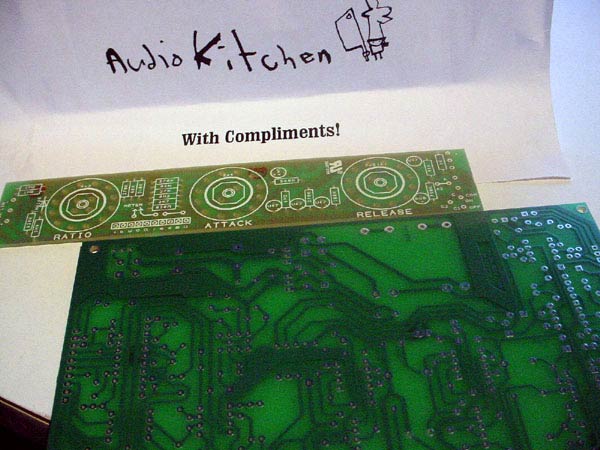

Vandaag zijn de PCB's van Chef aangekomen. Nu alleen nog de bestelling van Conrad en dan kunnen we aan de slag.

en..

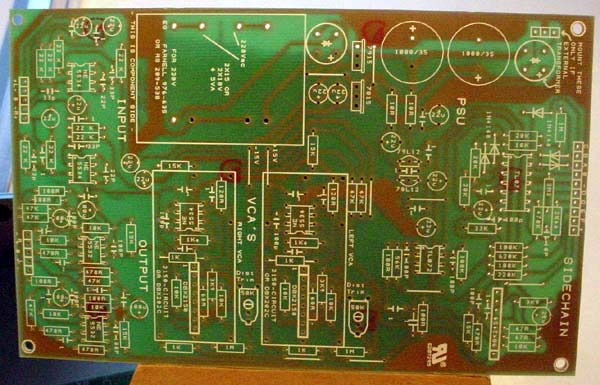

Voorkant PCB

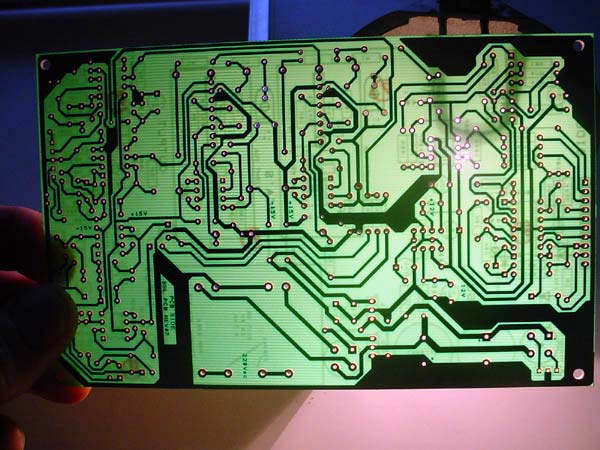

Achterkant bij maanlicht...

Toegevoegd: 9-4-2004 18:02:54

Vandaag is er weer een doos met onderdelen aangekomen, ditmaal van Conrad. Dit was de bestelling met alle weerstanden, condensatoren en potmeters en nog veel meer, te veel om op te noemen. Een kleine impressie.

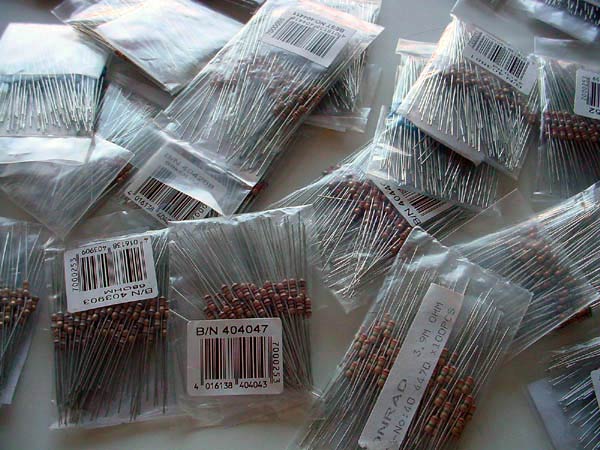

Weerstanden

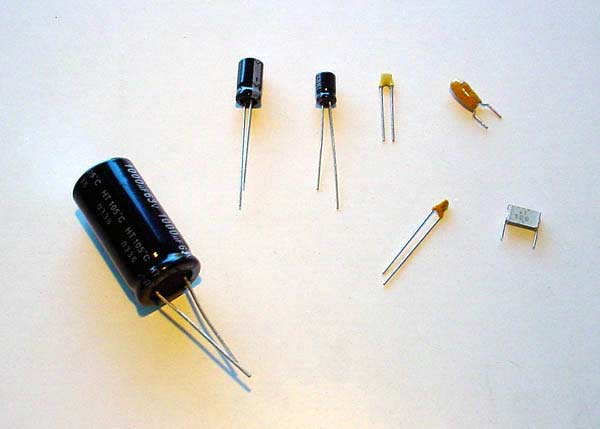

Condensatorenassortiment

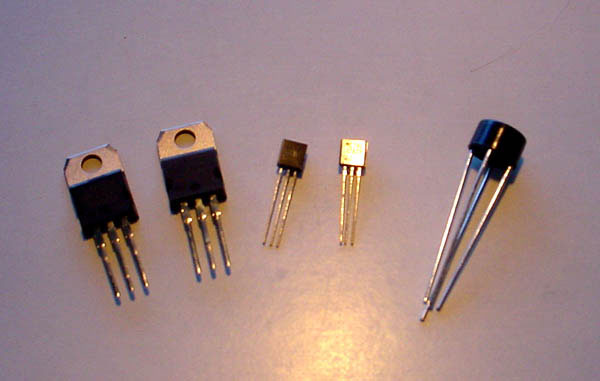

Van links naar rechts: 7815, 7915, 78L12, 79L12 en de bruggelijkrichter

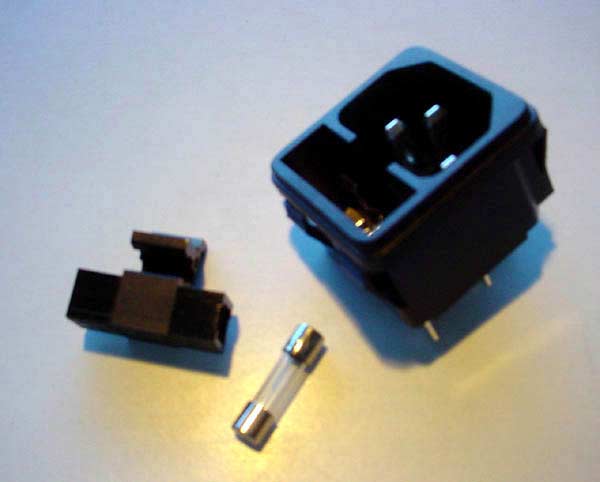

Netsnoerhouder met zekering

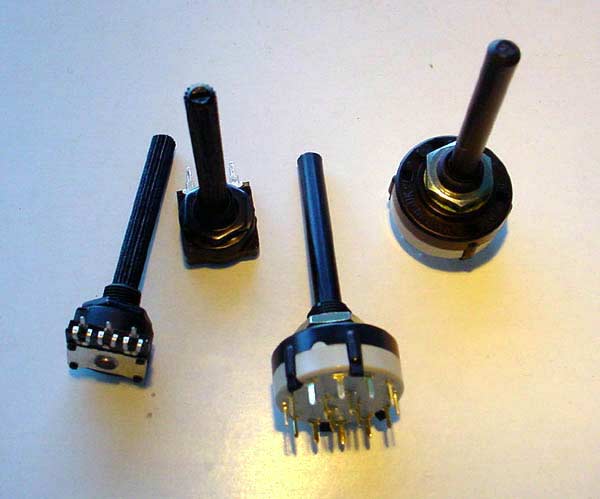

Twee keer potmeter en twee keer Lorlin draaischakelaar

IC-houders

Ik heb de bestelling gecontroleerd en er missen nog drie waardes weerstanden. Ook zijn er twee waardes dubbel geleverd. Ik heb met Conrad gebeld en ze komen de dubbele over een week bij me ophalen. Nog maar even wachten dus.

Toegevoegd: 10-4-2004 18:23:18

Ik ben toch maar begonnen met solderen. Ik wilde eerst wachten tot ik echt alles had maar ik wacht nu al lang genoeg. Aan de slag dus maar...

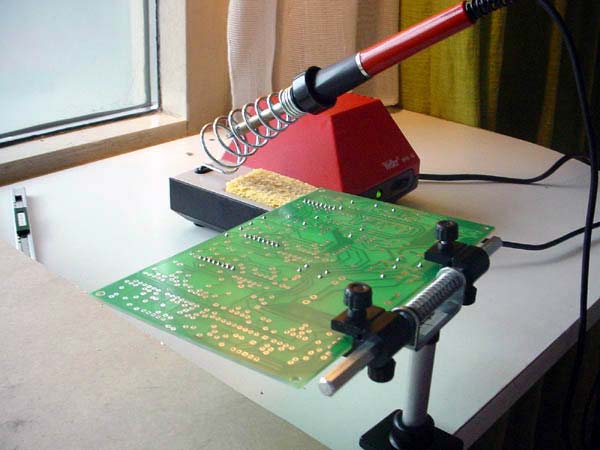

Printplaathouder is wel handig, maar niet persé nodig.

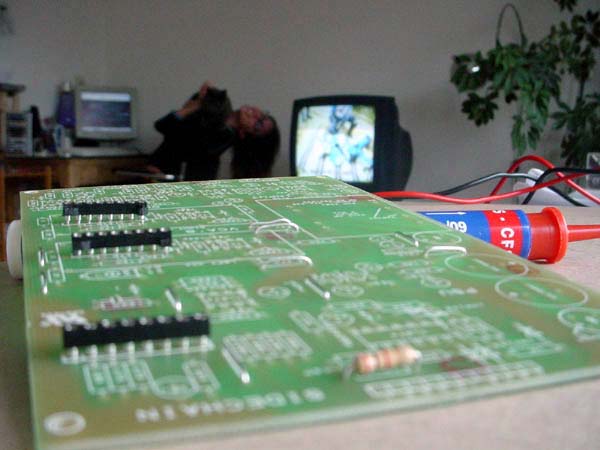

Ik begin met de IC-houders en de jumpers, daarna de weerstanden.

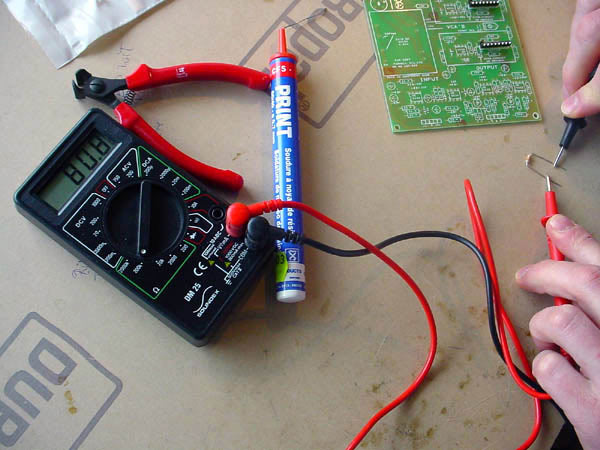

Voordat de weerstanden vastgesoldeerd worden, meet ik de waardes nog eens na. Dit is een aanrader, want op deze manier kwam ik erachter dat de inhoud van een zakje weerstanden niet klopte met wat erop stond. Dit zakje gaat ook terug naar Conrad. Volgende keer ga ik ergens anders bestellen...

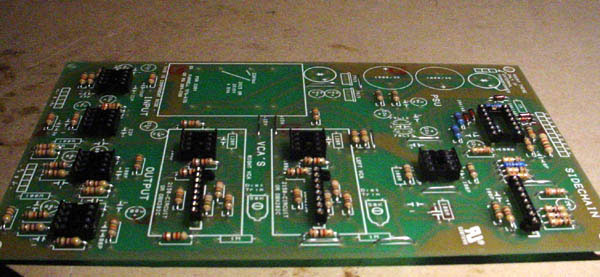

IC-houders, jumpers en weerstanden zitten op hun plaats.

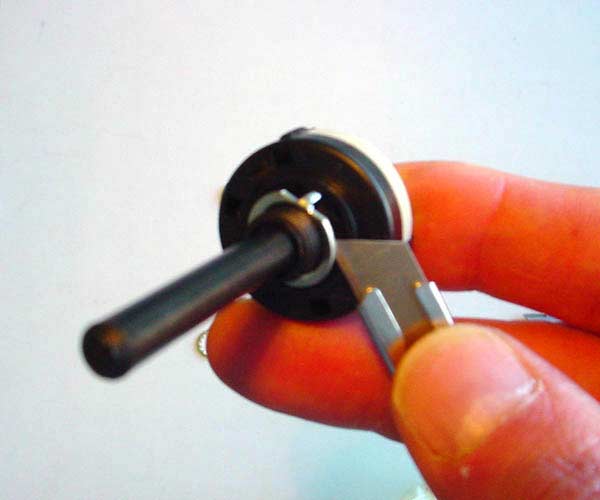

Van een 2 x 6 een 2 x 5 draaischakelaar maken...

De Lorlins op de printplaat ...

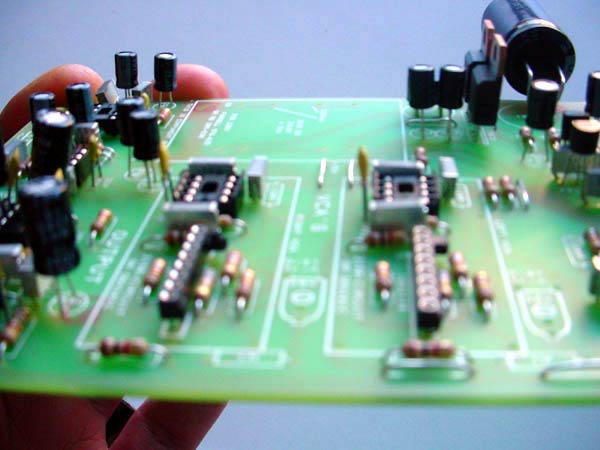

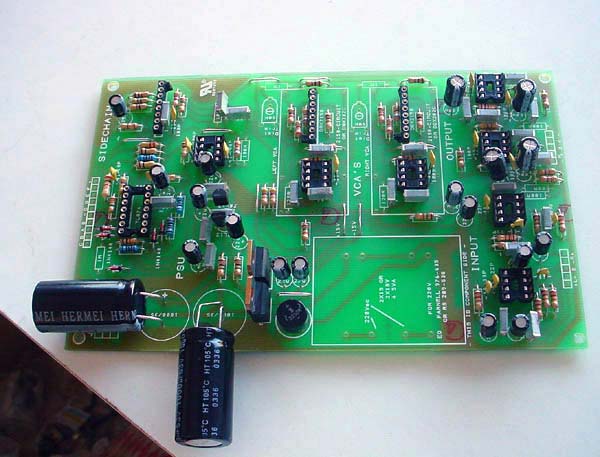

De twee grote condensatoren waren te hoog en moesten dus omgebogen worden. Alles zit er nu bijna in, op een paar weerstanden na die ik nog moet krijgen. Ik kwam er later achter dat er condensatoren te krijgen zijn die wel passen, goed opletten wat je bestelt.

De op-amps en de VCA's gaan pas in de houders als de voltages kloppen (+15/-15 en +12/-12). Dit kan ik volgende week pas gaan meten als ik de ontbrekende weerstanden heb ontvangen (en er in heb gesoldeerd).

Toegevoegd: 12-4-2004 19:41:21

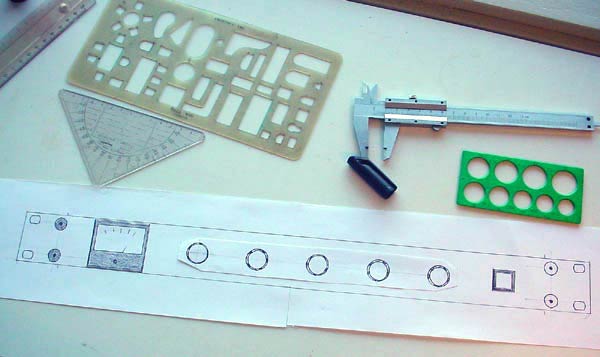

Zoals ik al eerder zei, wil ik dat de kloon er net zo uit komt te zien als het origineel, nou bijna dan. De kloon heeft geen side-chain en geen autofade dus dat betekent twee drukknoppen minder. Ben maar alvast aan het knippen en plakken geslagen.

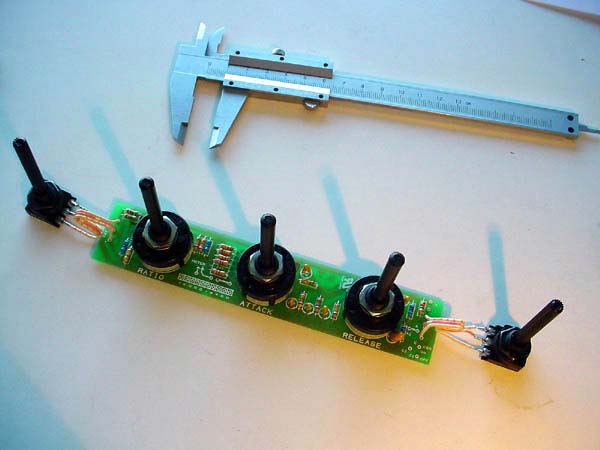

De draaiknoppen hebben een onderlinge afstand van vijf centimeter.

Toegevoegd: 13-4-2004 0:29:05

Ik had geen zin om een week te gaan wachten op Conrad. Daarom heb ik vandaag de ontbrekende weerstanden gekocht bij de lokale electrozaak Stuut & Bruin. Het waren nog maar een paar weerstandjes, dus het was snel gebeurd.

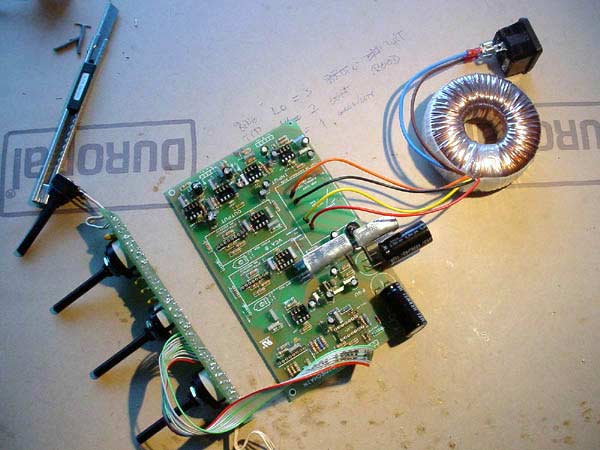

De transformator is nu ook aangesloten. Die aluminium plaatjes zijn koelers voor de voltageregelaars.

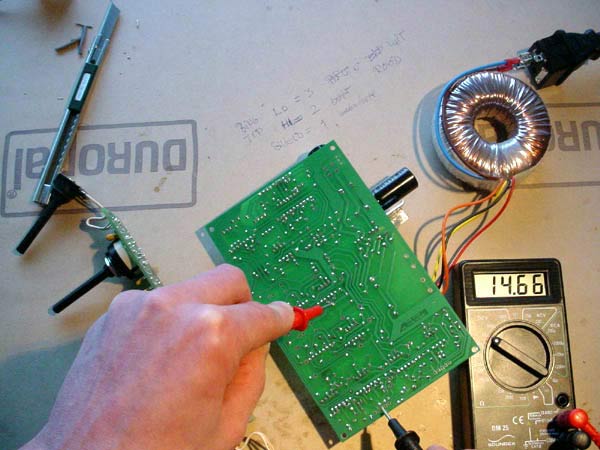

De voltages van +15v, -15v, +12v en -12v kloppen, nou bijna dan (+/-14,66v). Ik geloof niet dat het zo nauw luistert en we merken wel of het gaat werken. Nu nog alle VCA's en IC's erin en het echte werk kan beginnen... Spannend hoor :-)

Toegevoegd: 14-4-2004 0:44:28

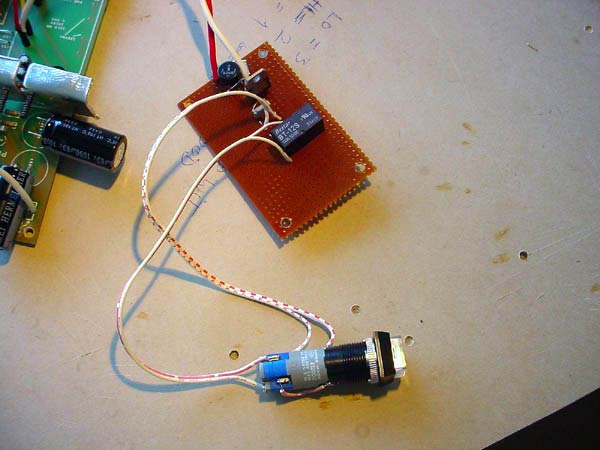

De bypass-schakelaar wil ik met een drukknop die een relais aanstuurt doen. Het lampje en de relais hebben hun eigen voeding, met dank aan Frank Röllen. Check zijn site http://www.nrgrecording.de/diy.html voor een paar hele mooie SSL-klonen en nog veel meer.
