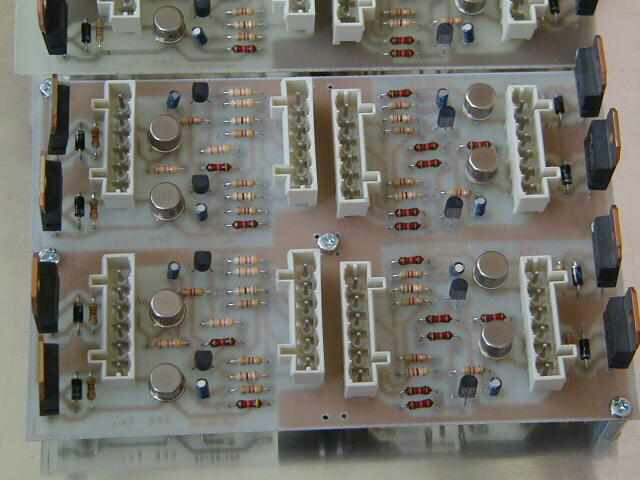

Vista della scheda per comando deviatoi a scarica capacitiva parzialmente assemblata.

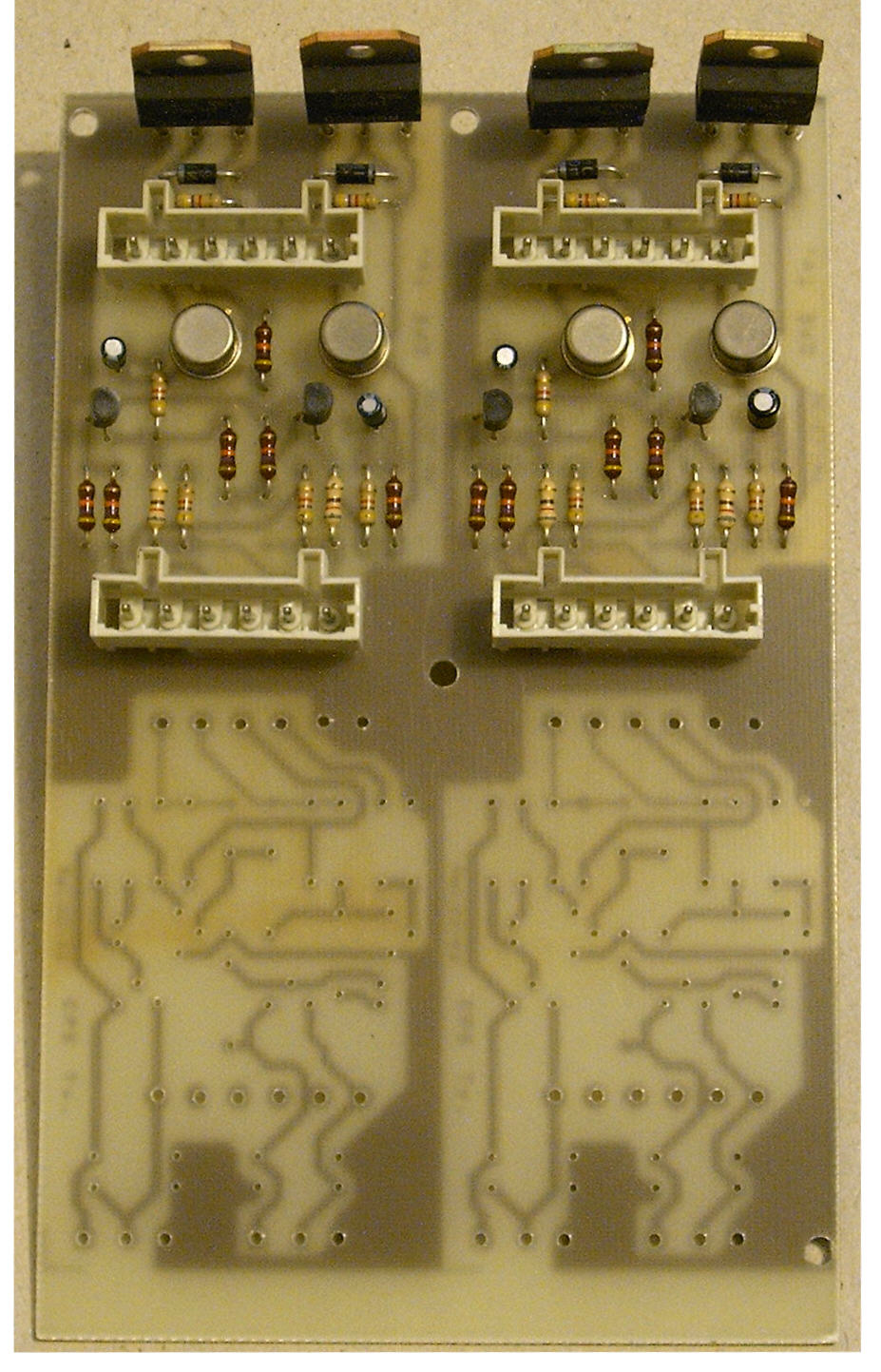

Si notino I connettori con I quali � possibile collegare la scheda al deviatoio, all'alimentatore, ai led di segnalazione lato alimentato, al deviatore a levetta.

Questa scheda che misura 10x16cm pu� alimetare fino a 4 deviatoi.

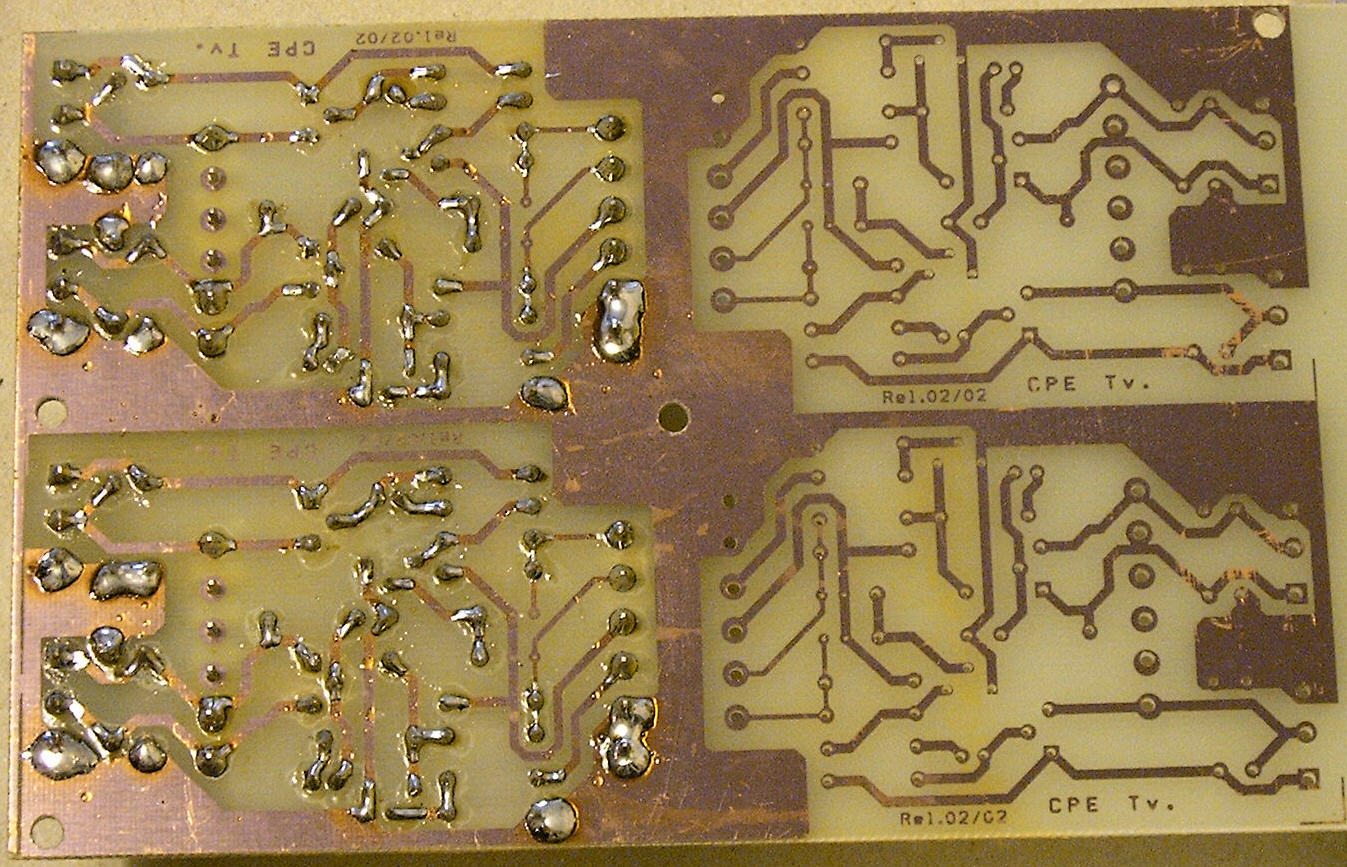

 Vista della scheda dal lato saldature. La scheda � parzialmente montata.

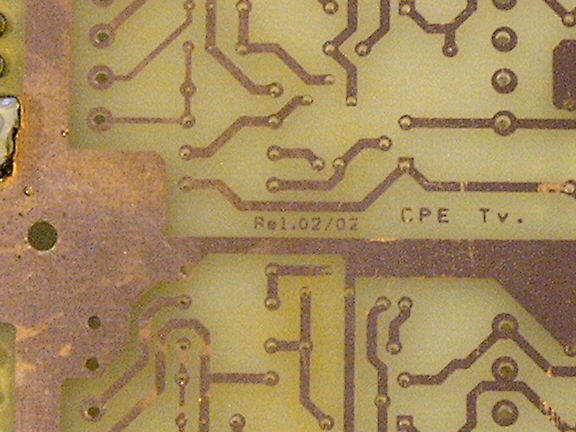

 Vista particolare del lato saldature.

 Le forature sono eseguite utilizzando non le normali punte HSS, ma delle frese per alta velocit� con diametri adegauti alle PADS. (es. 0,95 - 1,15 - 1,55 mm )

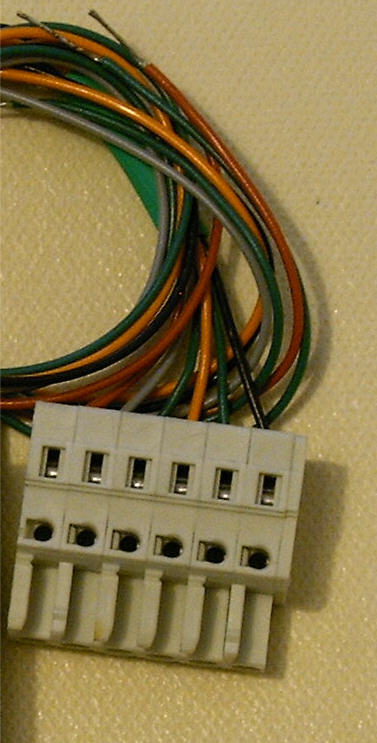

 In questa foto si pu� vedere il connettore rapido utilizzato in questo circuito. Permette di collegare e scollegere in un unica operazione il circuito. Puo accettare cavi con sezione max. di 2 mmq. E' provvisto di chiavette per rendere l'inserzione a scatto sicura e irreversibile.
