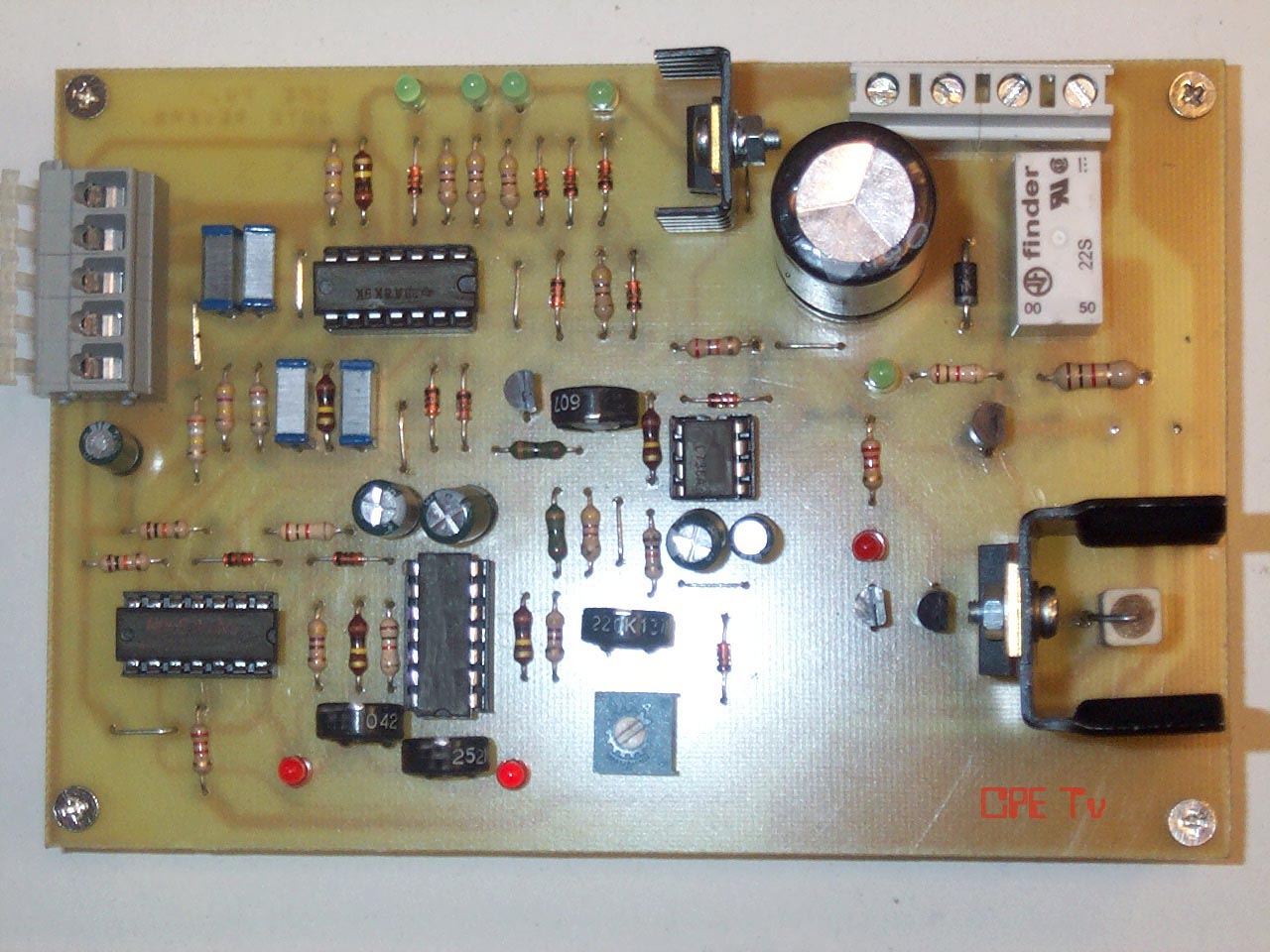

Foto del circuito  Automatic Revers.

Notare Il connettore rapido a sx in verticale per il collegamento dei sensori esterni.

Il connettore in alto a dx � invece per le alimentazioni e per l'uscita da collegare alle rotaie.

I 4 led verdi in alto indicano quale tratto del binario e relativo sensore � impegnato.

I due led rossi in basso indicano quale timer � attivato. Il led verde indica l'attivazione del rel� e il rimanente led rosso indica l'attivazione del circuito di protezione dai cortocircuiti.

Con I vari trimmer si regoano le varie fasi di funzionamento del circuito.
