PS2 ตัวอย่างที่นำมามาแปลงให้ดูเป็น PS2 รุ่น 30001R (US)
Chip ที่ใช้ Apple Chip บัดกรี 23 จุด Direct Boot (PSX Copy, DVD Movie, PS2 Copy)
คำเตือน การดัดแปลงเครื่องเป็นสิทธิ์ของผู้แปลง (ควรใช้วิจารณญาณในการชม)
สำหรับตัวผู้แปลงไม่ต้องมีความรู้เกี่ยวกับอิเล็กทรอนิคส์เลยก็ทำได้ ขอเพียงมีอุปกรณ์ เวลา และ สมาธิ ในการทำก็เพียงพอ

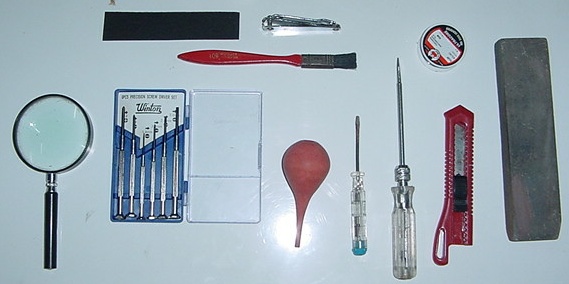

อุปกรณ์ที่สำคัญ ได้แก่ ไขควงขนาดเล็ก มีด แว่นขยาย ที่ลับมีด (เอาไว้ลับปลายหัวแร้ง หรือ ปลายไขควง) กระดาษน้ำทรายเบอร์ 400
ทางทีมงานได้ Chip และ PS2 (ใหม่เอี่ยม) เมื่อเช็ครุ่นและ Diagram ตรงกันเรียบร้อยก็ลองวิชากันเลยครับ

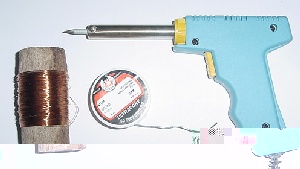

เตรียมหัวแร้งวัตต์ต่ำที่สุดที่ขายตามต้องตลาด ตะกั่วบัดกรี ลวดอาบน้ำยาเบอร์ 32 SWG (หรือขนาดเล็กกว่าก็ได้) ลวดอาบน้ำยา
จะมีคุณสมบัติเป็นฉนวนไฟฟ้า มักใช้พันขดลวดในลำโพง หรือ มอเตอร์ไฟฟ้า หาซื้อได้ตามร้านพันไดนาโม ร้านซ่อมลำโพง

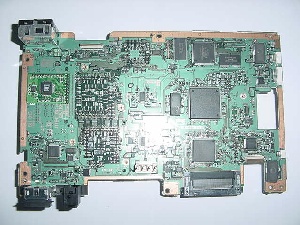

ดูรุ่นย่อยของบอร์ดเลือก Diagram ที่ถูกต้องก่อน (GH-015) เนื่องจากแต่ละรุ่นจะใช้บอร์ดไม่เหมือนกัน Diagram
ที่ใช้จะต่างกันด้วย
ก่อนอื่นต้องหาที่วางตำแหน่ง Chip บนบอร์ด ด้านล่างของของ Chip จะมีเทปกาวให้ติดเรียบร้อยแล้ว
การวางต้องหาที่วางอย่าให้แผงเหล็กที่คลอบ Mainboard สัมผัสกับตัว Chip และระวังเรื่องการระบายความร้อนด้วย
คุณอาจจะหาตำแหน่งอื่นในการวาง Chip ใหม่ก็ได้
เวลาที่เสียไปส่วนใหญ่อยู่ที่การเตรียมลวดอาบน้ำยา ก่อนการบัดกรี ทุกจุดทุกเส้น สิ่งสำคัญคือขูดน้ำยาบริเวณปลายลวด
ทั้งสองด้านแล้วบัดกรีด้วยตะกั่วก่อนเสมอ (ขนาดของลวดเทียบกับปลายปากกา)
ทำความสะอาดแผงวงจรก่อนการบัดกรี จุดนี้ คือ Ground ขูดแผงวงจรให้สะอาด เล็กน้อยเพื่อบัดกรี
เริ่มบัดกรีตาม Diagram ที่ได้มา

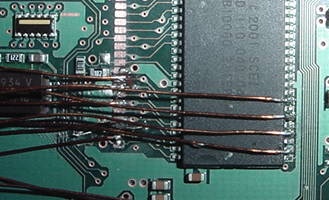

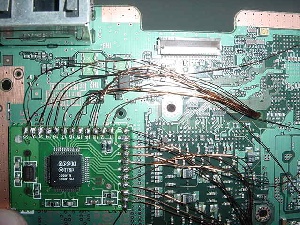

เชื่อมจุดต่างๆ เข้ากับ Mod Chip (23 จุด)
จุดนี้ทางทีมงานทำบอร์ดพัง (ลายวงจรหลุด) เนื่องจากนำกาวตราช้างมาติดแล้วดึงออกทำให้เส้นวงจรขาดไป 1 เส้น
ส่งผลให้เมื่อเปิดเครื่องแล้ว ไม่มีภาพแสดงผลออกมาเลย ตอนหลังได้ไล่สายวงจรใหม่และทำการซ่อมแซมจุดที่หลุด (เล็กมาก)
ความเสียหายที่เกิดมาจากการใช้ความร้อนกับแผงวงจรนานเกินไป และทีมงานนำกาวไปติดบริเวณดังกล่าวเมื่อดึงแผ่นกาว
ออกทำให้ลายเส้นวงจรหลุดออกมาด้วย เรื่องนี้ต้องระวังเป็นอย่างสูง การบัดกรีแตะละจุดไม่ควรเกินจุดละ 3-5 วินาที
เมื่อซ่อมแซมลายวงจรได้แล้ว ทำการ Jump สายจุดที่ยากที่สุดของการต่อครั้งนี้
DVD Control ด้านล่างของ Board จุดนี้เชื่อมไม่ยาก แต่อยู่คนละด้านกับ Chip ต้องร้อยสายทองแดงผ่านรูบนแผงวงจร
เชื่อมจุดเล็กๆ บน board ทำความสะอาดขั้วเล็กๆ ก่อนบัดกรี
จุดนี้ทำเช่นเดียวกัน

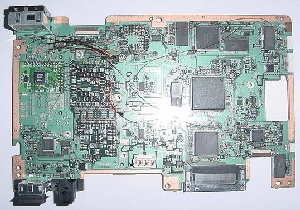

ภาพแสดง Mainboard ด้านบนหลังจากต่อเสร็จแล้ว

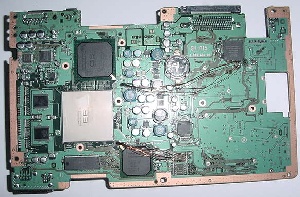

Mainboard ด้านล่าง
ทำการประกอบส่วนต่างๆ ให้เหมือนเดิม ถึงเวลาทดสอบกันแล้ว จากการทดสอบทดลองใส่แผ่น DVD Copy ทั้งหมด 10 แผ่น
ปรากฏว่าสามารถเล่นได้ไม่มีปัญหาจำนวน 7 แผ่น เล่นแล้ว บางครั้งค้าง (Hang) จำนวน 1 แผ่น เปิดไม่ได้เลยจำนวน 2 แผ่น
แผ่น PS1 จากการทดสอบ เล่นได้ตามปกติ แผ่นแท้ไม่มีปัญหาในการเล่นใดๆ เลย (ปกติ) ทดสอบการเล่นต่อเนื่อง นานมากกว่า 3 ชั่วโมง
ความร้อนบนบอร์ดปกติ อาการเครื่องรวนไม่ปรากฎ
ถือได้ว่าการแปลงครั้งนี้ประสบความสำเร็จแม้จะเล่นแผ่นเกมส์ได้ไม่ครบตามที่ต้องการ อันอาจเนื่องมาจากคุณภาพของแผ่น DVD Copy
ที่ไม่ได้มาตรฐาน เครื่องที่ใช้เป็นเครื่องใหม่เอี่ยมแกะกล่องพึ่ง setup ระบบคงไม่มีปัญหาเกี่ยวกับหัวอ่าน แต่ทางทีมงานก็พอใจที่สามารถเล่นแผ่นเกมส์
ที่ต้องการได้ เช่น Final X Inter, Legaia 2, Kingdom Heart, Resident Evil Code : Veronica ได้...
|
