สำหรับรุ่นอื่นๆ ลักษณะ และตำแหน่งของน็อตอาจจะแตกต่างกันเล็กน้อย
แต่ลำดับขั้นในการเปิดเหมือนกัน (เตรียมไขควงขนาดเล็กให้พร้อมก่อนเปิด)
|

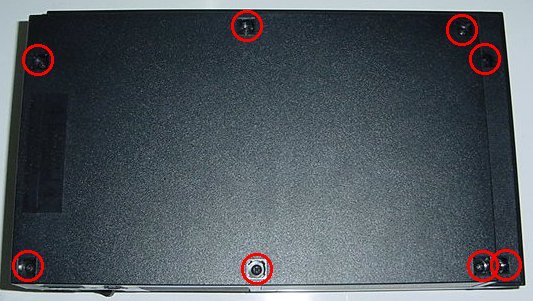

เปิดปุ่มยางที่ปิดน๊อตด้านล่างออกให้หมด หมุนน๊อตทุกตัวออกให้หมด |
|

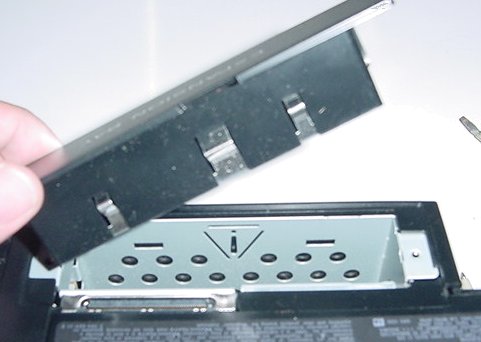

เปิดฝาปิดช่องใส่ Harddisk ด้านหลังออก (Internal Hardisk) |
|

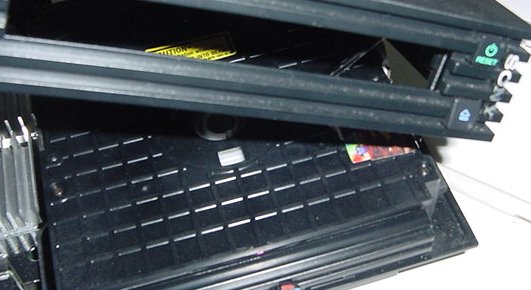

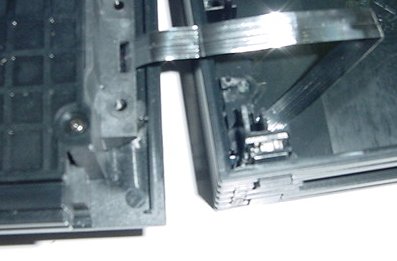

ยกฝากคลอบออกเบาๆ ระวังสายแพรปุ่ม Reset ด้วย |
|
วางฝาคลอบไว้ข้างๆ |
|

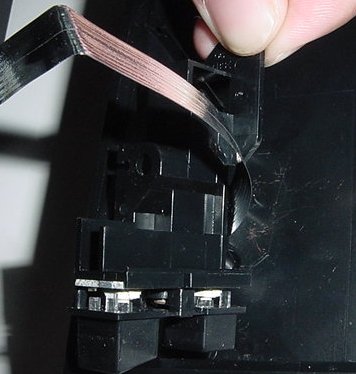

ถอดสลักปุ่ม Reset และ Power ใช้ไขควงบางๆ งัดด้านล่างเบาๆ |
|

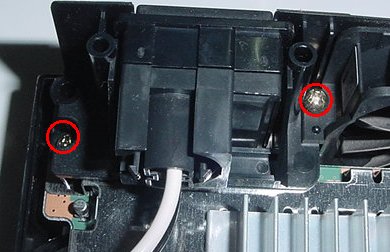

หมุนน๊อต 2 ตัวที่ฐาน Power Supply |
|

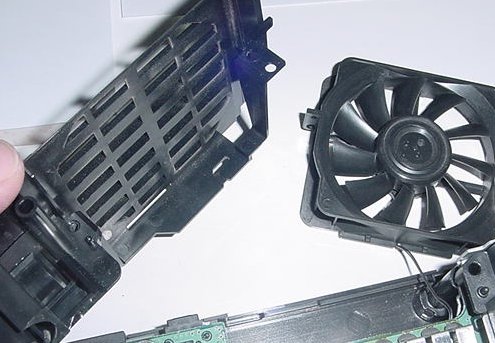

แยกพัดลมออกจากฝาด้านหลัง (ระวังสายไฟเล็กๆ ของพัดลมขาด) |
|

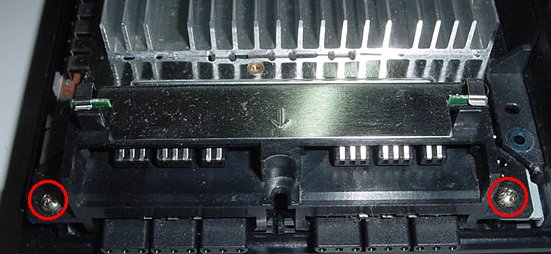

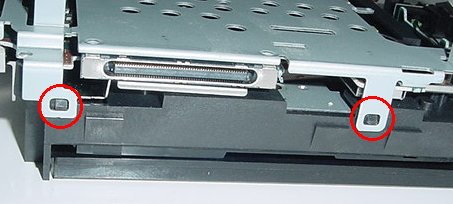

หมุนน๊อต 2 ตัว ที่ฐาน Port Memory Card ออก |
|

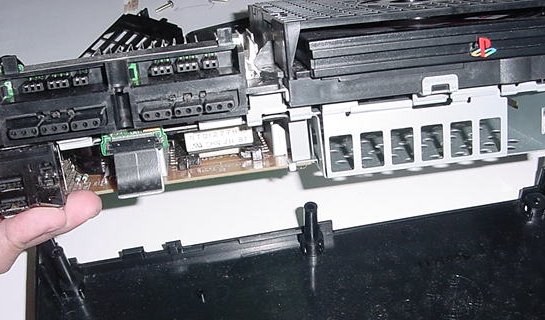

ยกตัวเครื่องออกเบาๆ (ระวังสายไฟพัดลมที่ติดอยู่ขาดด้วย) |
|

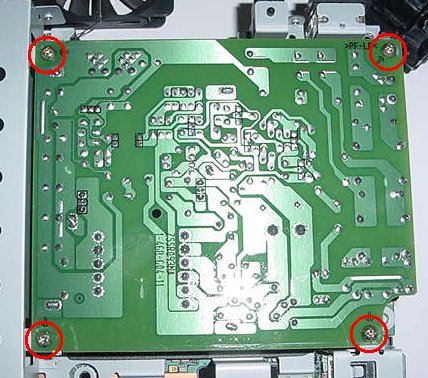

ถอดน๊อต 4 ตัวที่ฐานวงจร Power Supply |
|

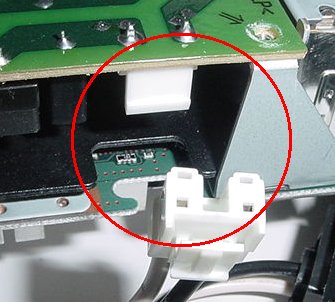

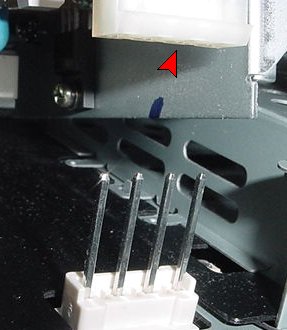

ดึงสายไฟออกจากจุดเชื่อม |
|
ยกแผงวงจร Power ออกจากแท่น Mainboard ตามภาพ (ยกเบาๆ ก็ออก) |
|

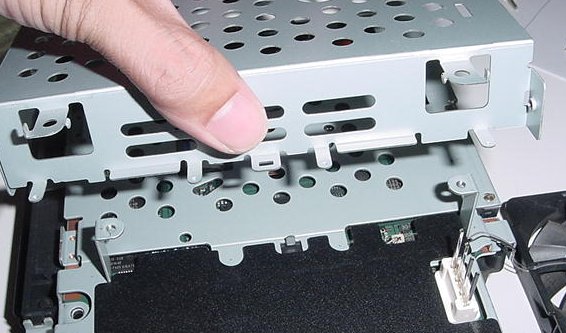

ถอดแท่นคลอบ Harddisk ออก |
|

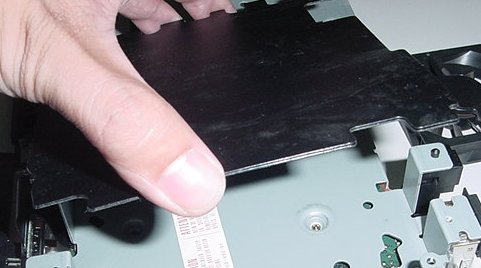

ถอดแผ่นยางสีดำออก |
|

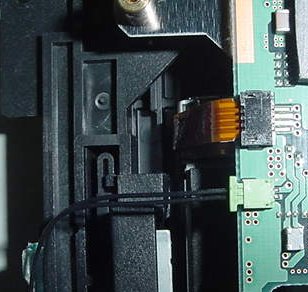

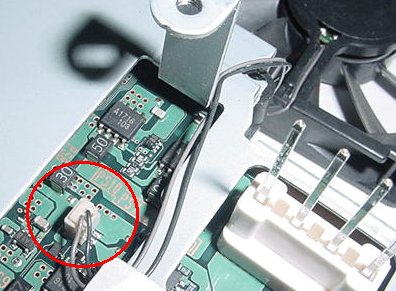

ถอดจุดเชื่อมไฟเลี้ยงพัดลม ขั้นตอนนี้ทำเบา เพราะเล็กมาก ให้ใช้ปลายเข็มเขี่ยออกเบาๆ แล้วยกขึ้น |
|

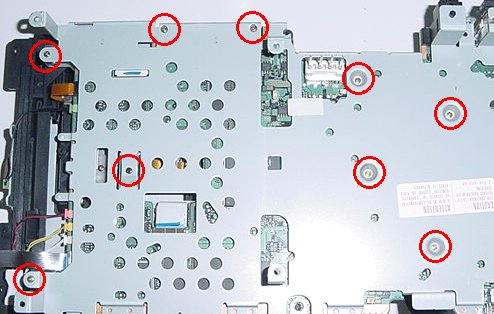

จัดการกับน็อตที่ฝาคลอบ Mainboard ออกให้หมดทุกตัว ขั้นตอนนี้ให้ใช้ไขควงตัวเล็กหมุนออก หากบอร์ดที่ยังไม่เคยเปิดจะแน่นมาก |
|

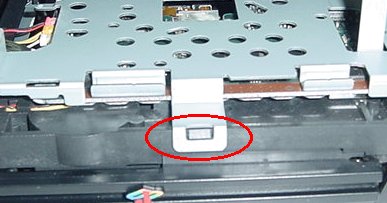

เปิดคลิบฝาคลอบ Mainboard ออกตามรูป |
|
เปิดคลิบฝาคลอบ Mainboard ออกตามรูป อีกด้าน |
|

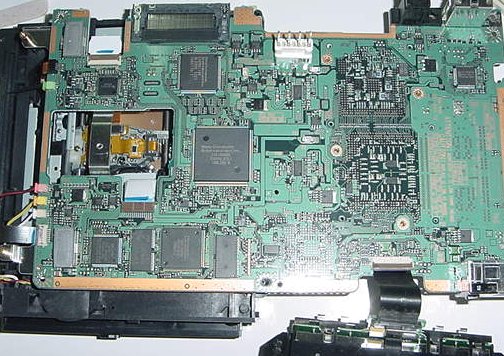

เห็น Mainboard ด้านในแล้ว แต่ยังไม่เสร็จ |
|

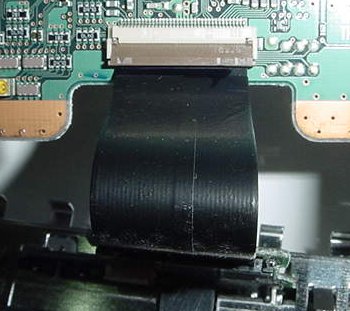

ถอดจุดเชื่อม Port Memory Card (เป็นฝาคลิป ใช้ปลายไขควงเล็กเปิดด้านข้างออกเบาๆ) |
|
ถอดจุดเชื่อม DVD Drive, ไฟแบตเตอร์รี่ |
|
จุดต่อไฟไป DVD Drive อีก 3 จุด และสายปุ่ม Reset |
|
สายไฟจาก DVD Drive ถอดออกเบาๆ |
|

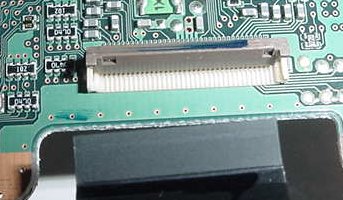

ภาพขุดเชื่อม Port Memory Card ที่เป็นฝาปลดล็อค |
|
ถอดจุดเชื่อมจาก DVD ROM อีก 2 จุด |
|
|

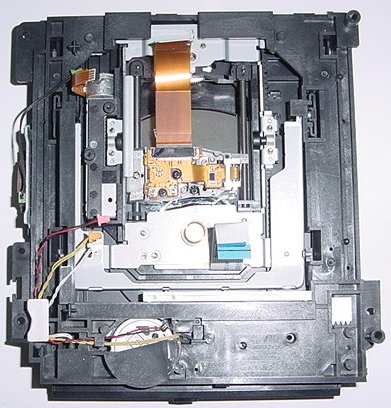

DVD ROM Drive เป็นอิสระแล้ว คุณจะนำไปทำความสะอาด หรือ เปลี่ยนก็เชิญ |
|

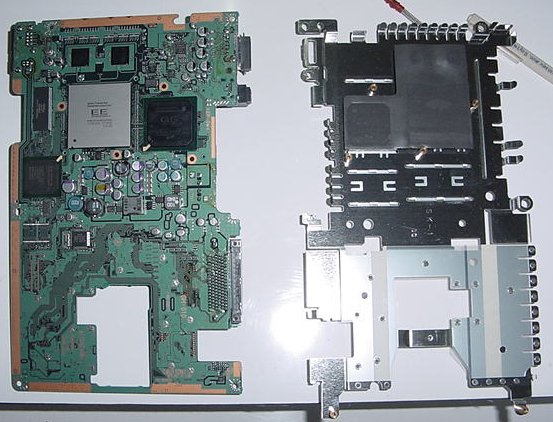

ถอดแผ่นคลอบออกจาก Mainboard สำหรับ Mainboard คุณสามารถปัดฝุ่นออกเพื่อทำความสะอาด หรือ จะนำไปแปลงก็แล้วแต่คุณ... |
