As máquinas de qualidade possuem rubis (ou pedras, ou jóias) a fim de reduzir o atrito entre partes mecânicas deslizantes (devido a alta dureza das jóias), necessitando assim menos trabalho para o funcionamento (a corda dura mais tempo, menor desgaste...). Chamamos de rubis pois a maioria dos mecanismos produzidos no século 20 utilizam o rubi sintético, nos séculos anteriores era necessário lapidar pedras preciosas ou semi-preciosas, como diamante, safira, rubi,agua-marinha... Pode-se ter até 4 rubis por eixo, composto por pedra e contra pedra, uma análise visual permite verificar se o eixo possui 4, 2 ou nenhum rubi .
Contando o número de rubis:

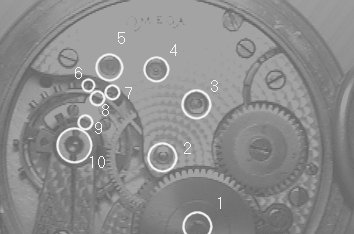

Devemos considerar os pontos de 1-10 da figura abaixo para contar, em um movimento comum temos 15 rubis, sendo normalmente distribuidos:
1: Eixo do tambor da corda: nenhum
2: Segunda roda ou roda central: nenhum 3: Terceira roda: 2 rubis (superior e inferior) 4: Quarta roda (dos segundos normalmente): 2 rubis (superior e inferior) 5: Roda de escape: 2 rubis (superior e inferior) 6 e 7: Rubi das pontas da alavanva (âncora): 1 rubi para cada ponta 8: Eixo da alavanca: 2 rubis (superior e inferior) 9: Rubi do balanço (elipse): 1 rubi 10: Eixo do balanço: 4 rubis (pedra e contra-pedra superior e pedra e contra-pedra inferior)
