Tipos de Mecanismos.

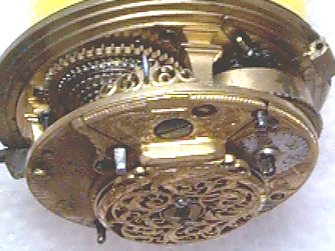

VERGE:O nome VERGE se refere ao seu escapamento, no entanto
estes relógios possuem mecanismos completamente diferentes dos atuais,
possuem fuso, o movimento é bem trabalhado, posuem pilares que separam o
movimento entre dois discos (observe na figura os pilares no estilo
egipsio) e a regulação das horas é atraves de um dial separado (na figura
o disco da direita com numeração).
Repedidor:É um mecanismo complicado, o nome repetidor vem do
fato que ao acionar o relógio por um botão o mesmo traduz as horas na
forma de batidas sonoras. Isto foi necessário na época em que acender a
luz para ver as horas era complicado, pois os lampiões estavam apagados.
Os repetidores podem ser de quartos de hora (aquele que informa as horas
por badaladas com precisão de 15 minutos) ou o de minutos.
Roskopf:Trata-se de um mecanismo de baixo custo, Roskopf é o
sobre nome do inventor que obteve a patente no final do século 19, ele
inventou um relógio com número reduzido de ítens, foi intitulado de "O
relógio do homem pobre". O Roskopf é caracterizado pelo uso de somente
duas engrenagens no trem de engrenagens (normal é três), marcado pelas
setas na figura, e uma alavanca tangencial ("alavanca inglesa") longa tipo
pino (escapamento tipo pino), marcado pelo quadrado na figura.
Cronógrafo:Trata-se de um mecanismo complicado, composto por um
trem de engrenagens (que é o contador de segundos, minutos...) que
engrenam ou desengrenam pelo comando de pressão na coroa .
O fuso (ou caracol): Antigamente os tipos de escapamentos
causavam muito atrito, com consequência disso a cadência do relógio era
afetada pela força que a corda apresentava (adiantava no início e atrasava
no fim da corda), uma invenção atribuída a Leonardo da Vince atenuou este
problema, foi usado uma corrente entre a corda e uma engrenagem na forma
de um cone (fuso), no início quando toda a corda foi dada o cone está
cheio e a corrente está enrolada até a base do fuso (maior diâmetero),
reduzindo assim a força da corda no fuso (torque fixo), com o passar do
tempo a corrente retorna para o tambor da corda, desenrolando o fuso
ficando o fim da corrente no topo do fuso, mantendo o torque (torque=f.r)

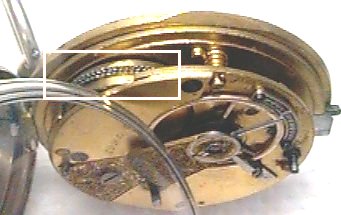

Observe a corrente enrolada na corda:
Movimento tipo em "Barras": Movimento de baixo custo,
tipicamente Suiço, é caracterizado por pontes na forma de barras (ou
dedos), normalmente possui um acabamento ruím.
