Bombeamento Direto ou
Esgotamento de Vala

É o mais simples de todos os sistemas de rebaixamento. Consiste na coleta de água em valetas, executadas no fundo da escavação, que são ligadas a um ou vários poços , estrategicamente posicionados, onde a água é acumulada e a medida que atinge um determinado volume recalcada para fora da zona de trabalho, conforme pode ser visto na figura abaixo:

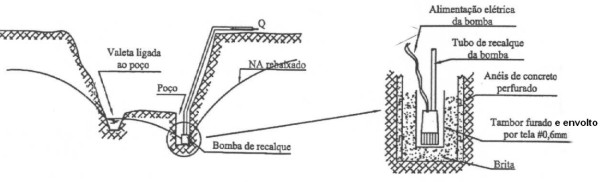

Figura 1 - Sistema de rebaixamento por bombeamento direto (clique no desenho para visualizar melhor).

As bombas empregadas neste sistema de rebaixamento são dos mais diversos tipos e potências, sendo sua escolha normalmente feita de maneira empírica.

Incovenientes deste sistema

a) No caso de escavações suportadas por cortinas estanques contínuas, a força de percolação da água pode causar substancial perda de suporte quando o gradiente hidráulico for elevado, prejudicando os trabalhos e até inviabilizando execução de fundações rasas. Se existir uma camada pouco permeável pode ocorrer a súbita ruptura do fundo da escavação, se não forem executados drenos de alívio.

b) Sempre que se usar este sistema de rebaixamento é imoprtante verificar se não ocorre carreamento de partículas do solo, observando-se regularmente, a água na saída das bombas para ver se a mesma está saindo limpa. O carreamento de partículas de solo provoca recalques acentuados em estruturas vizinhas è escavação (além daqueles que o próprio rebaixamento provoca) em particular nas calçadas e ruas, pondo em risco as utilidades públicas enterradas (dutos de água, esgoto, telefone, etc). Ao se constatar carreamento de solo, deve-se melhorar o sistema de captação de água, dispondo-se filtros, onde estiverem ocorrendo esses carreamentos, conforme mostrado abaixo:

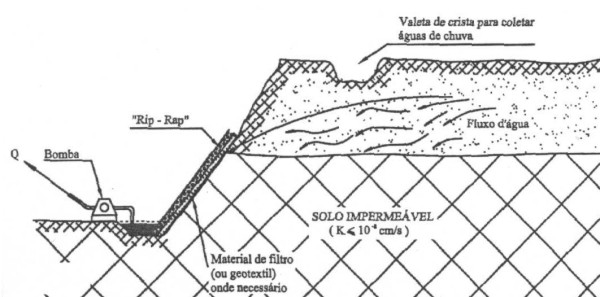

Figura 2 - Utilização de filtros (geotextil). Exemplo onde o sistema de rebaixamento por bombeamento direto é econômico (clique no desenho para visualizar melhor).

ou executar drenos sub-horizontais profundos (DHP) eventualmente complementados por uma trincheira drenante conforme detalhado abaixo:

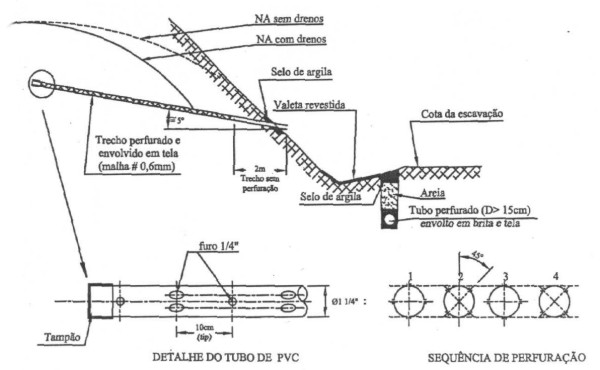

Figura 3 - Drenos sub-horizontais profundos (DHP) e trincheira drenante (clique no desenho para visualizar melhor).

Aplicações

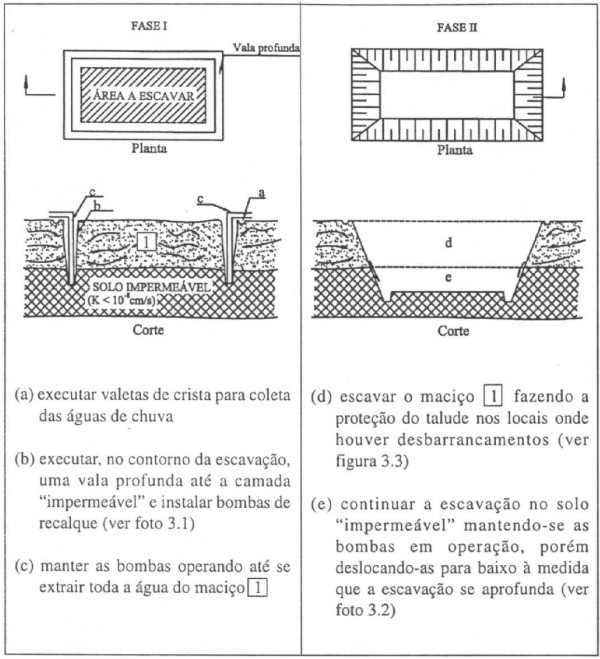

Uma das situações em que este sistema de rebaixamento é utilizado está ilustrado na figura 2 desta página onde a camada permeável é de "pequena" espessura (em relação à profundidade da escavação), repousando sobre um extrato "impermeável" (k da ordem de 10(-8) cm/s). Nesta situação a escavação pode ser realizada seguindo-se a metodologia apresentada abaixo:

(clique no desenho para visualizar melhor)

Próximo item: Ponteira Filtrante.

Voltar ao item anterior.
