Concentrador Jig para oro y minerales
pesados.
Por Richard Greswell
Pagina en construccion rogamos disculpar las molestias.
El Concentrador Jig es una maquina concentradora de minerales y metales pesados por tanto
es una maquina que separa material granulado.
Esta maquina efectua un trabajo limpio de separacion con ayuda de agua haciendo que la
pulpa
suspendida en un medio acuoso en movimiento , es afectada por movimientos direccionales de
orden distinto al inicial y de esta manera se produce un efecto de separacion de polvo
pesado
respecto al principal que es mas liviano, y la recuperacion no supera las 200
mallas/pulgada
pues tamaños menores (sobre 200 mallas) se "van " en el agua o virtualmente
flotan en esta
como en el caso del oro laminar de placer.
El Jig es una maquina concentradora de mayor eficiencia que un ESPIRAL en mi opinion.
En plantas de alta eficiencia el Jig antecede al Espiral o viceversa. En plantas de concentracion
es usual colocar concentradoras en serie.
La mejor manera de describir un jig vendría siendo decir que se parece a una Canaleta
Hungara
o sea canaletas para lavado de ORO. Sleuce Box es el término en Ingles. Estas sonde un
largo
especifico, generalmente un par de metros maximo para grandes estaciones de lavado y unos
pocos centimetros para plantas de laboratorio. Difieren en que la canaleta corriente de
lavado
es simplemente un cajon inclinado con rifleras en el piso y el jig tiene el piso abierto o
poroso y
se hace fluir agua hacia ambos lados a una determinada velocidad o frecuencia.
Como es el piso de una canaleta JIG? Siga Leyendo a continuacion.
El metodo de separacion consiste en forzar agua desde un recipiente inferior a través de
una
cama de perdigones de plomo o acero hacia la pulpa que se encuentra sedimentando arriba,
en
la canaleta o parte superior lo cual produce el efecto de destapar el lecho y hacer que
las
particulas livianas emigren alejandose hacia el torrente, en forma mas rapida que las
particulas
pesadas que al invertir el flujo de agua se anclan mas y mas profundo en el lecho de
perdigones
hasta atravesarlo e ir a sedimentarse en concentrado de alta ley y valor dentro del
estanque del
JIG. Un jig bien calibrado acelera el proceso de sedimentacion y captura particulas mas
pequeñas que aquellas obtenidas a traves de un lavado y sedimentacion sencillo a traves
de
canaletas de lavado corrientes lo cula en estos caso se logra hasta 80 mallas aprox.
Como se produce el efecto de forzar agua hacia arriba y hacia a bajo a traves de la cama
de
perdigones? Muy simple. La pared lateral del Jig tiene una plancha de caucho adosada una
biela que comanda el rotor de un motor o motoreductor y ejecuta vibraciones desde 80-300
golpes por minuto. La plancha de goma vá apernada a un gran orificio en el costado y en
su
centro tiene un sandwich de metal tambien apernado a la goma en donde asienta una
articulacion de la biela del motor. Los desplazamientos de volumen en ambas direcciones
hace
que la cama de perdigones vea transitar cierto tipo de pulpa hacia abajo. En este caso
aquell
mas pesada.
La ultima consideracion al constructor va para instruir que las camas de perdigones van en
foma
horizontal pero el flujo de pulpa pasa con inlinacion por tanto siempre lo que se hace es
colocar
varios jigs en serie para aprovechar el segmento productivo de oro del torrente de pulpa
pero
como digo las camas de perdigones de estos jigs van horizontales por razones obvias por
tanto
al colocar varios en serie estos deben ir puestos uno ligeramente bajo el otro igual que
una
escalinata. Así el torrente podrá fluir sin problemas.

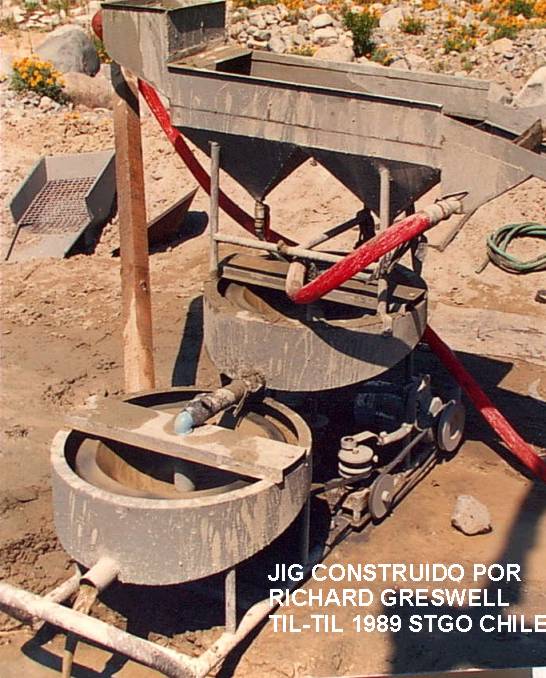

Ajunto un jig pequeño con centrifugas de gran ayuda a la salida de un trapiche. (Capturaba oro y mercurio)
A continuacion(pronto) pondré un dibujo de un jig en funcionamiento. Sus funciones estan
exageradas.
