Ethernet es el nombre de una tecnología de redes de computadoras de área local (LANs) basada en tramas de datos. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de trama del nivel de enlace de datos del modelo OSI. Ethernet se refiere a las redes de área local y dispositivos bajo el estándar IEEE 802.3 que define el protocolo CSMA/CD, aunque actualmente se llama Ethernet a todas las redes cableadas que usen el formato de trama descrito más abajo, aunque no tenga CSMA/CD como método de acceso al medio.
Aunque se trató originalmente de un diseño propietario de Digital Equipment Corporation (DEC), Intel y Xerox (DIX Ethernet), esta tecnología fue estandarizada por la especificación IEEE 802.3, que define la forma en que los puestos de la red envían y reciben datos sobre un medio físico compartido que se comporta como un bus lógico, independientemente de su configuración física. Originalmente fue diseñada para enviar datos a 10 Mbps, aunque posteriormente ha sido perfeccionada para trabajar a 100 Mbps, 1 Gbps o 10 Gbps y se habla de versiones futuras de 40 Gbps y 100 Gbps. En sus versiones de hasta 1 Gbps utiliza el protocolo de acceso al medio CSMA/CD (Carrier Sense Multiple Access / Collision Detect - Acceso múltiple con detección de portadora y detección de colisiones). Actualmente Ethernet es el estándar más utilizado en redes locales/LANs.

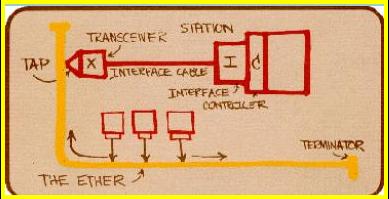

Ethernet fue creado por Robert Metcalfe y otros en Xerox Parc, centro de investigación de Xerox para interconectar computadoras Alto. El diseño original funcionaba a 1 Mbps sobre cable coaxial grueso con conexiones vampiro (que "muerden" el cable) en 10Base5. Para la norma de 10 Mbps se añadieron las conexiones en coaxial fino (10Base2, también de 50 ohmios, pero más flexible), con tramos conectados entre sí mediante conectores BNC; par trenzado categoría 3 (10BaseT) con conectores RJ45, mediante el empleo de hubs y con una configuración física en estrella; e incluso una conexión de fibra óptica (10BaseF).
Los estándares sucesivos (100 Mbps o Fast Ethernet, Gigabit Ethernet, y 10 Gigabit Ethernet) abandonaron los coaxiales dejando únicamente los cables de par trenzado sin apantallar (UTP - Unshielded Twisted Pair), de categorías 5 y superiores y la fibra óptica.
Ethernet es la capa física más popular de la tecnología LAN usada actualmente. Otros tipos de LAN incluyen Token Ring 802.5, Fast Ethernet, FDDI, ATM y LocalTalk. Ethernet es popular porque permite un buen equilibrio entre velocidad, costo y facilidad de instalación. Estos puntos fuertes, combinados con la amplia aceptación en el mercado y la habilidad de soportar virtualmente todos los protocolos de red populares, hacen a Ethernet la tecnología ideal para la red de la mayoría de usuarios de la informática actual.
El estándar original IEEE 802.3 estuvo basado en la especificación Ethernet 1.0 y era muy similar. El documento preliminar fue aprobado en 1983 y fue publicado oficialmente en 1985 (ANSI/IEEE Std. 802.3-1985). Desde entonces un gran número de suplementos han sido publicados para tomar ventaja de los avances tecnológicos y poder utilizar distintos medios de transmisión, así como velocidades de transferencia más altas y controles de acceso a la red adicionales.
Formato de la trama de Ethernet
Preámbulo
El preámbulo es una secuencia de bits que se utiliza para sincronizar y estabilizar al medio físico antes de comenzar la transmisión de datos. El patrón del preámbulo es:
10101010 10101010 10101010 10101010 10101010 10101010 10101010
Estos bits se transmiten en orden de izquieda a derecha y en la codificación Manchester representan una forma de onda periódica.
SOF Delimitador del inicio de la trama (Start-of-frame delimiter)
Consiste de un byte y es un patrón de unos y ceros alternados que finaliza en dos unos consecutivos (10101011), indicando que el siguiente bit será el más significativo del campo de dirección de destino.
Aun cuando se detecte una colisión durante la emisión del preámbulo o del SOF se deben continuar enviando todos los bits de ambos hasta el fin del SOF.
Dirección de destino
El campo de dirección destino es un campo de 48 bits (6 Bytes) que especifica la dirección MAC de tipo EUI-48 hacia la que se envía la trama, pudiendo ser esta la dirección de una estación, de un grupo multicast o la dirección de broadcast. Cada estación examina este campo para determinar si debe aceptar el paquete.
Dirección de origen
El campo de la dirección de origen es un campo de 48 bits (6 bytes) que especifica la dirección MAC de tipo EUI-48 desde donde se envía la trama. La estación que deba aceptar el paquete, conoce a traves de este campo, la dirección de la estación origen con la cual intercambiar datos.
Tipo
El campo de tipo es un campo de 16 bits (2 bytes) que identifica el protocolo de red de alto nivel asociado con el paquete o en su defecto la longitud del campo de datos. Es interpretado en la capa de enlace de datos.
Datos
El campo de datos contiene de 46 a 1500 Bytes. Cada Byte contiene una secuencia arbitraria de valores. El campo de datos es la información recibida del nivel de red.
FCS
El campo Secuencia de verificación de la trama (Frame Check Sequence) contiene un valor de verificación CRC (código de redundancia cíclica) de 32 bits o 4 bytes, calculado por el dispositivo emisor en base al contenido de la trama y recalculado por el dispositivo receptor para verificar la integridad de la trama.
Hardware comúnmente utilizado en una red Ethernet
Los elementos en una red Ethernet son los nodos de red y el medio de interconexión. Dichos nodos de red se pueden clasificar en dos grandes grupos: Equipo Terminal de Datos (DTE) y Equipo de Comunicación de Datos (DCE). Los DTE son los dispositivos que generan o son el destino de los datos, tales como las computadoras personales, las estaciones de trabajo, los servidores de archivos, los servidores de impresión, todos son parte del grupo de estaciones finales. Mientras que los DCE son los dispositivos de red intermediarios que reciben y retransmiten las tramas dentro de la red, y pueden ser ruteadores, conmutadores (switch), concentradores (hub), repetidores, o interfaces de comunicación, como un módem o una tarjeta de interfase por ejemplo.
- NIC, o Tarjeta de Interfase de Red - permite el acceso de una computadora a una red local. Cada adaptador posee una dirección MAC que la identifica en la red y es única. Una computadora conectada a una red se denomina nodo.
- Repetidor o repeater - aumenta el alcance de una conexión física, recibiendo las señales y retransmitiéndolas, para evitar su degradación a lo largo del medio de transmisión, lográndose un alcance mayor. Usualmente se usa para unir dos áreas locales de igual tecnología y sólo tiene dos puertos. Opera en la capa física del modelo OSI.
- Concentrador o hub - funciona como un repetidor, pero permite la interconexión de múltiples nodos, su funcionamiento es relativamente simple, ya que recibe una trama de ethernet y la repite por todos sus puertos, sin llevar a cabo ningún proceso sobre las mismas. Opera en la capa física del modelo OSI.
- Puente o bridge - interconectan segmentos de red, haciendo el cambio de frames (tramas) entre las redes de acuerdo con una tabla de direcciones que dice en qué segmento está ubicada una dirección MAC.
Conexiones en un switch Ethernet
Conmutador o Switch - funciona como el bridge, pero permite la interconexión de múltiples segmentos de red, funciona en velocidades más rápidas y es más sofisticado. Los switches pueden tener otras funcionalidades, como redes virtuales y permiten su configuración a través de la propia red. Su funcionamiento básico es en las capas física y de enlace de datos del modelo OSI, por lo cual son capaces de procesar información de las tramas; siendo su funcionalidad más importante las tablas de dirección. Por ejemplo, una computadora conectada al puerto 1 del conmutador envía una trama a otra computadora conectada al puerto 2, el switch recibe la trama y la transmite a todos sus puertos, excepto aquel por donde la recibió, la computadora 2 recibirá el mensaje y eventualmente lo responderá, generando tráfico en el sentido contrario, por lo cual ahora el switch conocerá las direcciones MAC de las computadoras en el puerto 1 y 2, y cuando reciba otra trama con dirección de destino a alguna de ellas, sólo transmitirá la trama a dicho puerto, lo cual disminuye el tráfico de la red y contribuye al buen funcionamiento de la misma
