Adaptando la compu de Sierra |
|
|
|
En esta pagina te mostramos la adaptacion del testigo de luces del Ford Sierra, como te comentamos antes, tan solo te mostramos como se hizo ya que su realizacion infiere un conocimiento en electronica muy amplio ya que se debe de cambiar componentes de la misma computadora, asi como tambien se debe fabricar la caja controladora.
Sin embarjo creimos que era un buen tip el mostrar que esto no es imposible o a modo de curiosidad para aquellos que se quieren sacar la duda de como es la computadora, que tiene el auto, que tuvieron o que tienen o bien que nunca tendran.
A las imagenes se les ha cambiado el tama�o por lo que muchos de los detalles no legan a apresiarse muy bien como ser las plaqueta si alguien lo desea le envio las fotos por mails con el tama�o real. Tan solo escriban a [email protected]. |
|
|
|
 |
|
|
|
El primer contacto con la compu: como pueder ver el display no es como los conocemos hoy en dia de cuarzo o algo asi si no que es de vidrio al mejor estilo las calculadoras viejas, vidrio sellado al vacio |
|
|
|
|
|

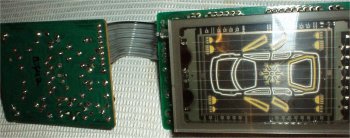

La misma cuenta con dos plaquetas la marron es la que maneja la tension y la que contiene los 20 pines de conexion, la verde (en donde esta el display) es la que controla todos las lineas de la pantalla, lo hace atravez de transistores.
O sea es una computadora transistorisada!!!! |
|
|
|
 |
|
|
|
|
|
En esta imagen ya se empezo a trabajar en la compu y se le cambio un transistor para que maneje la nueva tension que se le hiba a colocar y que de paso brillara un poco mas.

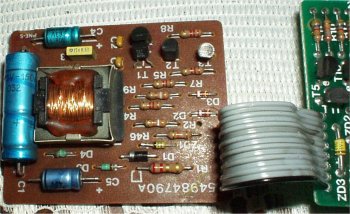

como pueden ver tiene una bobina que eleva la tension porque el display trabaja con muchisimos voltios (muy poco amperaje pero muchos volts, la misma consume menos de 0.5 amper por hora) |
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
Como no se consigue la ficha de 20 pines o por lo menos casas de repuestos no tienen se le coloco cable llamado multi par, una vez que se realizaron todos los cambios en la misma |
|
|
|
|
|
 |
|
|
|
|
|
|

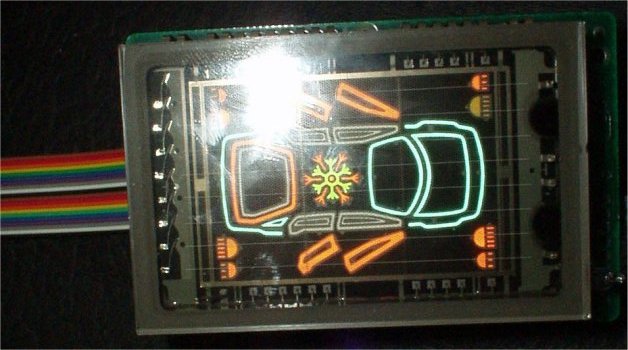

Una de las primeras pruebas para ver de que todo estuviera funcionando bien, pueden ver el datalle del icono de aire acondicionado en el techo. |
|
|
|
|
|
 |
|
|
|
Ya que es una reforma se le protegio los cables y el conector con Glue Gun, de esta forma se puede manipular sin el peligro de que se corten cables.

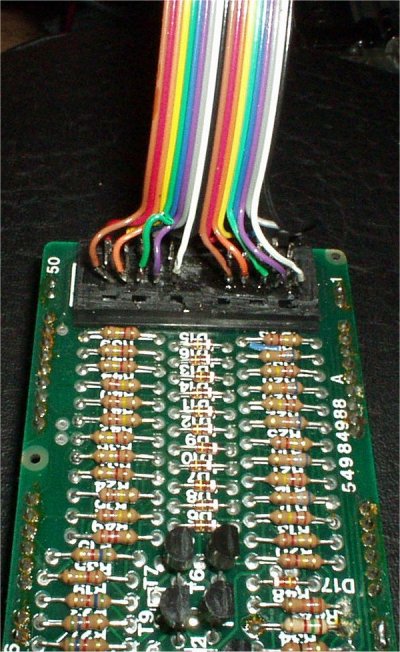

Todos estos cables (20) son los que iran a la caja controladora, que manejara cada uno de las distintas alertas. |
|
|
|
|
|
 |
|
|
|

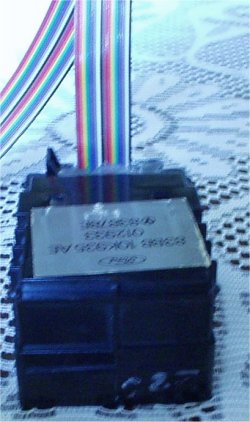

La compu ya cerrada en su gabinete original y con los cables conectores. |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|

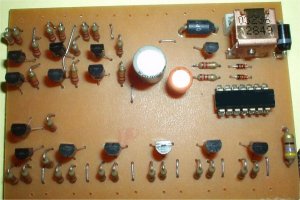

Esta es la caja controladora, a la misma iran los cables desde la computadora, y saldran hacia los contactos como ser los pulsadores de las puertas, las luces de freno, etc. |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
Bueno una vez realizado todo y luego de hacer todos los cableados por todo el auto esto es lo que se obtiene!!!
La compu viejo, la compu. |
|
|
|
|
|
 |
|
|
|
|
