“Master-Details”



Para realizar la siguiente práctica utilice la tabla de empleados.

Debe crear un “data block” de la tabla “EMPLOYEE” que incluya los “items” employee_id, last_name, first_name y department_id.  Debe crear un “canvas” que en los “Displayed Items” se vean los siguientes.

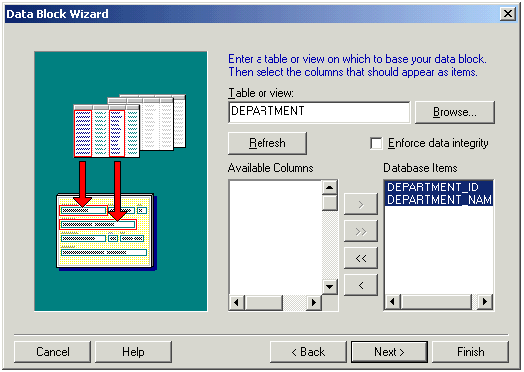

Cree un segundo “data block” de la tabla “DEPARTMENT” que incluya lo siguiente.  Oprima “Next”.

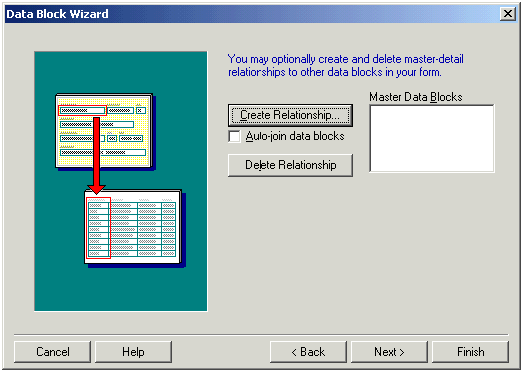

Cuando aparece la siguiente pantalla le quita el “check mark” de “Auto-join data blocks” y se oprime “Create Relationship”.







Escoge la siguiente opción.





Se escoge el “master block”, en este caso solo aparece uno.

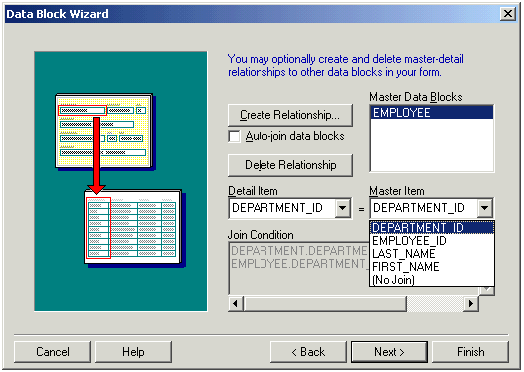

Vemos que en “Master Data Blocks” aparece “EMPLOYEE” y se escogen los campos que van a unir el “master” con el “detail”.  En el ejemplo “department_id”.  Se oprime “Next”.

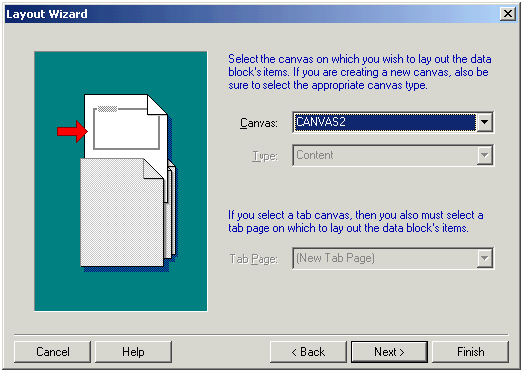

Cuando se esten creando los canvas se escoge el mismo “canvas” donde está el “master-block” y se oprime “Next”.





Una vez terminen colocan el “master-block” en el “Object Navigator” primero y lo corren.

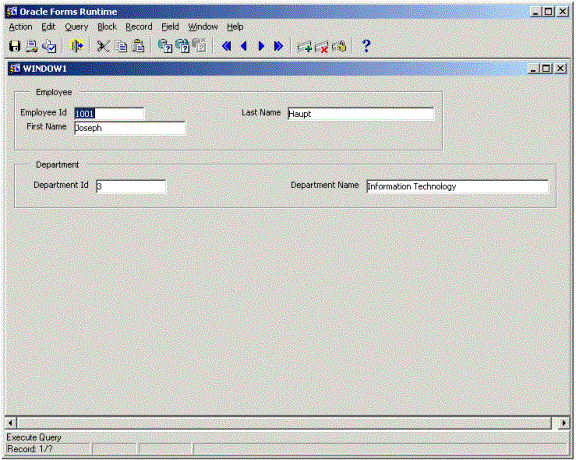

Debe lucir así.
