Sistema de Dicionário de Dados de Nível 1 – SIS-FIN

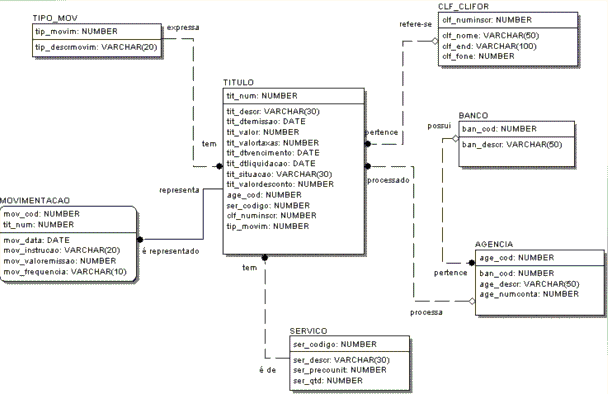

2.2.2.1.1. Dicionário de Dados

Descrição	Conteúdo	Estrutura	Integridade	Observações
TITULO	tabela que armazena todas as informações necessárias para identificar e caracterizar um Título	tabela composta por 12 campos	sem restrições	sem restrições
tit_num	armazena o número do titulo, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
tit_descr	armazena uma breve descrição do título	varchar(30)	não pode ser nulo	sem restrições
tit_dtemissao	armazena a data de emissão do título	date	não pode ser nulo	sem restrições
tit_dtvencimento	armazena a data de vencimento do título	date	não pode ser nulo	sem restrições
tit_valor	armazena o valor do título	number	não pode ser nulo	sem restrições
tit_valortaxas	armazena o valor de taxa de juros	number	pode ser nulo	sem restrições
tit_dtliquidacao	armazena a data de liquidação do título	date	pode ser nulo	sem restrições
tit_situacao	armazena a situação do título	varchar (30)	pode ser nulo	sem restrições
tit_valordesconto	armazena o valor do desconto do título	number	pode ser nulo	sem restrições
ser_cod	armazena o código do serviço, sendo chave estrangeira da tabela SERVICO	number	não pode ser nulo	este campo refere-se ao relacionamento com a tabela SERVICO.
age_cod	armazena o código da agência, sendo chave estrangeira da tabela AGENCIA	number	não pode ser nulo	este campo refere-se ao relacionamento com a tabela AGENCIA.
tip_movim	armazena o tipo de movimentação do título, sendo parte da chave estrangeira da tabela TIPO_MOV	number	não pode ser nulo	este campo refere-se ao relacionamento com a tabela TIPO_MOV.
clf_numinscr	armazena o número de inscrição do cliente ou fornecedor, sendo a chave estrangeira da tabela CLF_CLIFOR	number	não pode ser nulo	este campo refere-se ao relacionamento com a tabela CLF_CLIFOR.

Descrição	Conteúdo	Estrutura	Integridade	Observações
TIPO_MOV	tabela que armazena todas as informações necessárias para identificar e caracterizar a movimentação de um título	tabela composta por 3 campos	sem restrições	sem restrições
tip_movim	armazena o número do titulo, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
tip_descrmovim	armazena uma breve descrição do título	varchar (20)	não pode ser nulo	sem restrições

Descrição	Conteúdo	Estrutura	Integridade	Observações
MOVIMENTACAO	tabela que armazena todas as informações necessárias para identificar e caracterizar um Título	tabela composta por 3 campos	sem restrições	sem restrições
mov_cod	armazena o código da movimentação, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
mov_data	armazena a data de movimentação do título	date	não pode ser nulo	sem restrições
mov_instrucao	armazena as instruções do título	varchar (20)	pode ser nulo	sem restrições
mov_valoremissao	armazena o valor do título na data de emissão	number	pode ser nulo	sem restrições
mov_frequencia	armazena a frequência de emissão dos títulos	varchar (10)	pode ser nulo	sem restrições
tit_num	armazena o número do título, sendo chave estrangeira da tabela TITULO	number	não pode ser nulo	este campo refere-se ao relacionamento com a tabela TITULO.

Descrição	Conteúdo	Estrutura	Integridade	Observações
CLF_CLIFOR	tabela que armazena todas as informações de clientes e fornecedores	tabela composta por 3 campos	sem restrições	sem restrições
clf_numinscr	armazena o número de inscrição do cliente ou fornecedor, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
clf_end	armazena o endreço do cliente ou fornecedor	varchar (50)	não pode ser nulo	sem restrições
clf_fone	armazena o telefone do cliente ou fornecedor	number	não pode ser nulo	sem restrições

Descrição	Conteúdo	Estrutura	Integridade	Observações
BANCO	tabela que armazena todas as informações necessárias para identificar e caracterizar um Banco	tabela composta por 3 campos	sem restrições	sem restrições
ban_cod	armazena o código do banco, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
ban_descr	armazena uma breve descrição do banco	varchar (50)	não pode ser nulo	sem restrições

Descrição	Conteúdo	Estrutura	Integridade	Observações
AGENCIA	tabela que armazena todas as informações necessárias para identificar e caracterizar a agência de um Banco	tabela composta por 4 campos	sem restrições	sem restrições
age_codigo	armazena o código da agência, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
age_descr	armazena uma breve descrição da agência bancária	varchar (50)	não pode ser nulo	sem restrições
age_numconta	armazena o número da conta corrente	number	não pode ser nulo	sem restrições
ban_cod	armazena o código do banco, sendo chave estrangeira da tabela BANCO	number	não pode ser nulo	este campo refere-se ao relacionamento com a tabela BANCO.

Descrição	Conteúdo	Estrutura	Integridade	Observações
SERVICO	tabela que armazena todas as informações necessárias para identificar e caracterizar um serviço	tabela composta por 4campos	sem restrições	sem restrições
ser_codigo	armazena o código do serviço, sendo a chave primária da tabela	number	não pode ser nulo nem conter duplicações	sua exclusão implica a exclusão de todos os registros a ele relacionados.
ser_descr	armazena uma breve descrição do serviço	varchar(30)	não pode ser nulo	sem restrições
ser_precounit	armazena o preço unitário do serviço	number	não pode ser nulo	sem restrições
ser_qtd	armazena a quantidade do serviço	number	pode ser nulo	sem restrições

2.2.2.1.2. Diretório de Dados

Agrega ao Dicionário de Dados, informações sobre relacionamentos entre Dados, Entidade e Usuários

Usuários de Diretório de Dados:

Peopleware:
A utilização do Sistema de Controle Financeiro é destinada ao setor administrativo, onde os usuários autorizados darão entrada no sistema e visualizarão todos os dados e relatórios destinados aos recebimentos da empresa

Hardware:
O Sistema de Controle de Acesso deve ser instalado em um servidor com características iguais ou superiores às mínimas a seguir:
- Processador com frequência de trabalhoo de 1 GHz;
- Memória RAM de 256 Mbytes;
- Placa Ethernet com frequência de 10/1000 MHz Fast Ethernet;

Os terminais devem seguir as seguintes configurações mínimas:
- Processador com frequência de trabalhoo de 300 MHz;
- Memória RAM de 64 Mbytes;
- Placa Ethernet com frequência de 10 MHHz Fast Ethernet;

Software:
O Sistema de Controle Financeiro deve ser instalado em um servidor com as características a seguir:
- Sistema Operacional Windows 2000;
- Sistema Gerenciador de Banco de Dados Interbase 6.0.

Para os terminais:
- Windows 95 ou superior.

Procedimentos:
Os seguintes procedimentos devem ser obedecidos:
- Instalação do Sistema Gerenciador de BBanco de Dados Interbase 6.0 no servidor do sistema de Controle Financeiro;
- Criação das entidades, atributos e rellacionamentos;
- Inserção dos registros ou tuplas;
- Instalação dos softwares "clientees" nos computadores terminais e realização das consultas e gerenciamento de dados.

2.2.2.1.3. Dicionário de Recursos de Dados

Agrega ao Dicionário de Dados, as descrições físicas da Estrutura do Aplicativo de Banco de Dados e as descrições do Ambiente de Processamento

Localização dos Dados ou Informações no nível de hardware: d:\data\financeiro.MDF
Alias: financeiro
Projeto: "Sistema de Controle Financeiro - Empresa HITS "
Características protocolo utilizado: TCP/IP

2.2.2.1.4. Dicionário de Metadados
