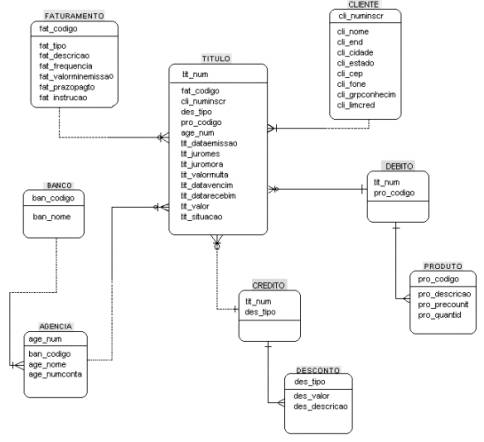

TITULO {tit_num, fat_codigo, cli_numinscr, des_tipo, pro_codigo, age_num, tit_dataemissao , tit_juromes,tit_juromora, tit_valormulta, tit_datavencim, tit_datarecebim, tit_valor, tit_situacao}

Nome da Entidade: TITULO

Conteúdo: Contém os registros dos títulos para faturamento

Estrutura:
tit_num: identifica exclusivamente cada titulo - identificador único

fat_codigo: descreve a identificação do faturamento

des_tipo: descreve o tipo de desconto dado

pro_código: descreve o código do produto ou serviço adquirido ou vendido

age_num: identifica a agência para pagamento bancário
tit_dataemissao: descreve a data de emissão do título

tit_juromes: identifica a taxa de juros praticada

tit_juomora: identifica a  taxa de juro de mora que deverá ser calculada

tit_valormulta: identifica o valor da multa que será utilizada

tit_datavencim: descreve a data de vencimento do título

tit_datarecebim: descreve a data de que efetivamente o título foi quitado
tit_valor: descreve o valor total do titulo

tit_situacao: identifica a situação de pendência, quitação, etc, do título

Integridade:
tit_num: tipo numérico

fat_codigo: tipo numérico

des_tipo: tipo numérico

pro_código: tipo numérico

age_num: tipo numérico
tit_dataemissao: tipo date

tit_juromes: tipo numérico

tit_juomora: tipo numérico

tit_valormulta: tipo numérico

tit_datavencim: tipo date

tit_datarecebim: tipo date
tit_valor: tipo numérico

tit_situacao : tipo vchar

Segurança e Privacidade:
tit_num: Não Nulo, Chave Primária

fat_codigo: não nulo, positivo, chave estrangeira

des_tipo: não nulo, positivo, chave estrangeira

pro_código: não nulo, positivo, chave estrangeira

age_num: não nulo, positivo, chave estrangeira
tit_dataemissao: tipo date com valores válidos de 8 caracteres

tit_juromes: tipo numérico, positivo

tit_juomora: tipo numérico, positivo

tit_valormulta: tipo numérico, psositivo

tit_datavencim tipo date com valores válidos de 8 caracteres

tit_datarecebim: tipo date com valores válidos de 8 caracteres
tit_valor: tipo numérico, positivo

tit_situacao : tamanho variável não superior a 50 caracteres

DESCONTO {des_tipo, des_valor, des_descricao}

Nome da Entidade: DESCONTO

Conteúdo: Contém os registros dos descontos lançados nas faturas

Estrutura:
des_tipo: identifica exclusivamente tipo de desconto lançado - identificador único

des_valor: identifica o valor de desconto dado
des_descricao: características dos descontos lançados

Integridade:
des_tipo: tipo numérico
des_valor: tipo numérico
des_descricao: tipo varchar (30)

Segurança e Privacidade:
des_tipo: não nulo, positivo, chave primária
des_valor: numérico
des_descricao: caracteres do tipo varchar(30), não podendo ter tamanho superior a 30 caracteres

CLIENTE {cli_numinscr, cli_nome, cli_end, cli_cidade, cli_estado, cli_cep,  cli_fone,

 cli_grpconhecim, cli_limcred}

Nome da Entidade: CLIENTE

Conteúdo: Contém os registros dos clientes

Estrutura:
cli_numinscr: identifica exclusivamente cada cliente - identificador único
cli_nome: descreve o nome do cliente
cli_end: descreve o endereço do cliente
cli_cidade: descreve a cidade do cliente
cli_estado: descreve o estado do cliente
cli_cep: descreve o CEP do cliente
cli_fone: descreve o telefone de contato do cliente

Integridade:
cli_numisncr: tipo numérico

cli_nome: tipo varchar (40)
cli_end: tipo varchar (50)
cli_cidade: tipo varchar (30)
cli_estado: tipo char (2)
cli_cep: tipo char (8)
cli_fone: tipo varchar (15)

Segurança e Privacidade:
cli_numinscr: não nulo, positivo, chave primária
cli_nome: caracteres do tipo "varchar(40)", não podendo ter tamanho superior a 40 caracteres;
cli_end: caracteres do tipo "varchar(50)", não podendo ter tamanho superior a 50 caracteres;
cli_cidade: caracteres do tipo "varchar(30)", não podendo ter tamanho superior a 30 caracteres;
cli_estado: caracteres do tipo "char(2)", não podendo ter tamanho superior a 2 caracteres;
cli_cep: caracteres do tipo "varchar(8)", não podendo ter tamanho superior a 8 caracteres;
cli_fone: caracteres do tipo "varchar(15)", não podendo ter tamanho superior a 15 caracteres;

PRODUTO {pro_codigo, pro_descricao, pro_precounit, pro_quantid}

Nome da Entidade: produto

Conteúdo: Contém os registros que identificam produtos adquiridos pelos clientes

Estrutura:
pro_codigo: identifica exclusivamente cada produto - identificador único
pro_descricao: descreve as caracterisiticas relevantes do produto
pro_precounit: descreve o preço unitário do serviço
pro_quantid: descreve a quantidade do produto

Integridade:
pro_codigo: tipo char (4)
pro_descricao: tipo varchar (200)
pro_precounit: tipo numérico
pro_quantid: tipo numerico

Segurança e Privacidade:
pro_codigo: nulo, positivo, Chave Primária
pro_descricao: caracteres do tipo varchar(200), não podendo ter tamanho superior a 200 caracteres
pro_precounit: número positivo
pro_quantid: número inteiro

BANCO {ban_codigo, ban_nome}

Nome da Entidade: BANCO

Conteúdo: Contém os registros dos bancos

Estrutura:
ban_codigo: identifica exclusivamente cada banco - identificador único
ban_nome: identifica o nome do banco

Integridade:
ban_codigo: tipo numérico (3)
ban_nome: tipo varchar (50)

Segurança e Privacidade:
ban_codigo: não nulo, positivo, chave primária
ban_nome: caracteres do tipo "varchar(50)", não podendo ter tamanho superior a 50 caracteres

AGENCIA {age_num, ban_codigo, age_nome, age_numconta}

Nome da Entidade: AGENCIA

Conteúdo: Contém os registros das agências pertencentes aos bancos

Estrutura:

age-num: identifica exclusivamente cada agência – identificador único
ban_codigo: identifica cada banco – chave estrangeira
age_nome: descreve o nome da agência bancária
age_numconta: identifica o número da conta corrente

Integridade:

age_num: tipo numérico
ban_codigo: tipo numérico
age_nome: tipo char (30)
age_numconta: tipo numérico

Segurança e Privacidade:
age_num: não nulo, positivo, chave primária

Ban_código: numérico, positivo, chave estrangeira

age_nome: caracteres do tipo varchar(30), não podendo ter tamanho superior a 30 caracteres

age_numconta: número inteiro, não podendo ter tamanho superior a 9 caracteres

FATURAMENTO {fat_codigo, fat_tipo, fat_descricao, fat_frequencia, fat_valorminemissao, fat_prazopagto, fat_instrucao}

Nome da Entidade: FATURAMENTO

Conteúdo: Contém os registros de todo o faturamento

Estrutura:
fat_codigo: identifica exclusivamente cada fatura - identificador único
fat_tipo: descreve o tipo de faturamento, se pagamento ou recebimento
fat_descricao: descreve explicitamente o faturamento
fat_freqüência: descreve a frequencia que deve ser verificado o faturamento
fat_valorminemissao: descreve o valor mínimo de emissão de faturas
fat_prazopagto: descreve o prazo de pagamento possível de praticar para determinada fatura
fat_instrucao: descreve isntruções pertinente a cada fatura

Integridade:
fat_codigo: tipo numérico
fat_tipo: tipo numérico
fat_descricao: tipo vchar(30)
fat_freqüência: tipo numerico
fat_valorminemissao: tipo numériíco
fat_prazopagto: tipo numérico
fat_instrucao: tipo vchar(10)

Segurança e Privacidade:
fat_codigo:Não Nulo, positivo, Chave Primária
fat_tipo: numérico, positivo
fat_descricao: caracteres do tipo varchar(30), não podendo ter tamanho superior a 30 caracteres
fat_freqüência: numérico positivo
fat_valorminemissao: numérico positivo
fat_prazopagto: numérico positivo
fat_instrucao: caracteres do tipo varchar(10), não podendo ter tamanho superior a 10 caracteres
