WAN \ Diseño Lógico

La red WAN del Distrito Escolar Washington está diseñada en base a un modelo jerárquico de 2 niveles (ver Figura 12).  El centro principal de la red WAN esta basado en un anillo entre los 3 principales Hub Regionales (Centro de Datos Phoenix, Centro de Servicios Greenway y la Escuela Shaw Butte) que garantizan la conexión permanente y alta velocidad (conexión de 4T1´s) para la WAN del Distrito.

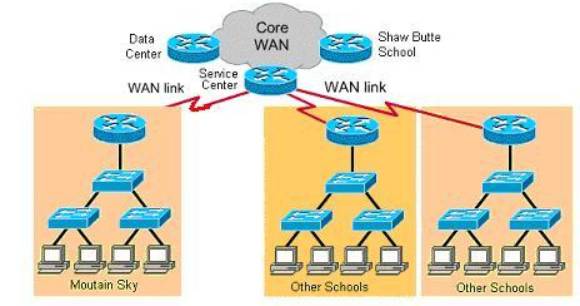

Figura 12. Modelo Jerárquico de 2 Niveles de la WAN del Distrito Escolar Washington

Luego, cada Hub Regional atiende según la ubicación geográfica a un determinado grupo de escuelas mediante una conexión WAN punto a punto de 1T1, garantizado así la conexión completa entre todas las oficinas escolares y administrativas del Distrito.

La conexión a Internet se realiza única y exclusivamente por la oficina de distrito ubicada en el Centro de Datos Phoenix, mediante un enlace Frame Relay a un ISP determinado.  Esta implementación permite controlar de forma sencilla el tráfico de datos entre el Distrito Escolar e Internet. Por lo tanto, en el Centro de Datos Phoenix existe una zona desmilitarizada mediante un firewall doble, o la implementación de 2 routers.  Un router interno conectado a la WAN del Distrito escolar y un router externo conectado a la Internet, y entre ellos hay un backbone público donde se encuentran los servidores públicos del Distrito (Web, Correo Electrónico, DNS, entre otros).  El router externo, los servidores ubicados en el Backbone público y la interfaz serial del router interno conectado al backbone público tienen asignados direcciones IP públicas fijas en el rango 200.44.49.112 al 200.44.49.118 con máscara 255.255.255.248 que fueron otorgadas por el ISP (ver Figura 13).

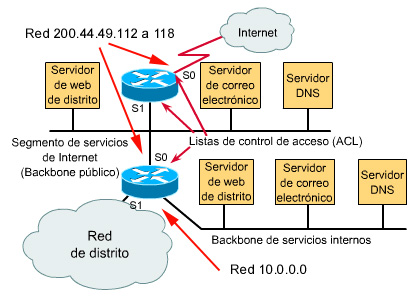

Figura 13. Esquema de conexión a Internet con firewall doble

Mediante los servidores y aplicaciones de administración (SNMP) se implementará un sistema de control y monitoreo de la red WAN del distrito, que servira de apoyo al administrador de red para prevenir fallas en los enlaces WAN.  Además, este permite establecer el consumo promedio de ancho de banda y tipo de tráfico que se desplaza en cada enlace.

La Figura 14 muestra un diagrama de la Red de Area Amplia del Distrito Escolar Washington.

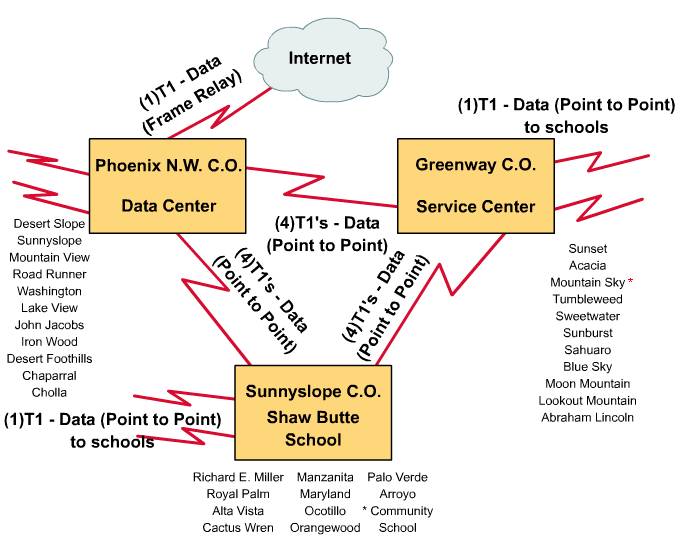

Figura 14. Esquema de la WAN del Distrito Escolar Washington


Las velocidades de los enlaces WAN a ser implementados son los siguientes:

La redundancia de la red WAN del Distrito se puede asegurar con algunas implementaciones adicionales.  Los 4 enlaces T1 entre los Hubs Regionales formando un anillo son una garantía de redundancia para el núcleo central de la WAN.  Para incrementar esta redundancia se recomienda que los enlaces T1 vayan por rutas separadas entre los Hubs, p. Ej. que por lo menos 2 enlaces T1 entre el Centro de Datos Phoenix y Centro de Servicios Greenway vaya por una ruta, y los otros 2 enlaces sigan una ruta física diferente.

Para las conexiones entre las escuelas y su respectivo Hub Regional que lo atiende, la redundancia no existe, ya que sólo cuenta con 1 enlace PPP, pero esta la seguridad que la caída de uno de estos enlaces no afecta a los colegios aledaños.  Una implementación que puede ser analizada es la de instalar un servicio DDR (enrutamiento por llamada telefónica bajo demanda) entre cada escuela y su respectivo Hub Regional que se active cuando se caiga el enlace PPP.  Y para la conexión a Internet, lo que se recomienda es mantener el esquema de acceso exclusivo por el Centro de Datos Phoenix, pero en vez de contar con un solo enlace hacia un ISP, sería primordial contratar 2 enlaces con proveedores de servicios distintos.
