LAN
\ Diseño Lógico
La red LAN de la escuela Mountain Sky se dividirá lógicamente en Administrativa y Curricular. Para ello se emplean las capacidades VLAN de los switches Cisco.
La red se basa en un esquema Cliente-Servidor, en donde el sistema operativo de red será el punto central de administración de usuarios, recursos y seguridad. La escuela tendrá servidores corporativos para los servicios de DNS, Correo electrónico, Aplicaciones y Biblioteca que funcionarán tanto para la red Administrativa como para la Curricular. Además, contará con servidores administrativos que ayudan a automatizar los servicios de administración, que son exclusivos de la red Administrativa.
Los
servidores del Distrito Escolar según sus funciones son los siguientes:
|
·
DNS y Correo Electrónico En la oficina de distrito se ubica el servidor maestro para DNS como para correo que cuenta con todos los servicios, luego en cada hub de distrito hay un servidor que soporta las escuelas individuales conectadas a dicho hub. Por último, cada escuela cuenta con un servidor de DNS y de correo electrónico que mantiene un directorio completo de los miembros del personal y de los estudiantes que corresponden a esa ubicación. ·
Servidor Administrativo Cada escuela tiene un servidor administrativo que contiene los datos de los estudiantes, las asistencias, calificaciones y otras funciones administrativas que deben ser de uso exclusivo para la red administrativa. ·
Servidor de Biblioteca Todas
las escuelas cuentan con un servidor que mantiene una biblioteca en línea
para fines de investigación curricular, la cual debe estar a disposición
de cualquier persona del sitio escolar, es decir, red curricular o
administrativa. ·
Servidor de Aplicación Todas
las aplicaciones informáticas se alojan en un servidor central en cada
ubicación escolar, para facilitar la labor del personal de informática
al momento de actualizar las aplicaciones. Este servidor debe estar a
disposición de todos los usuarios de la escuela, bien sea, red
curricular como red administrativa. · Otros servidores Los otros servidores implementados en la escuela serán ubicados según los servicios que presten, es decir, si prestan servicios globales para toda la escuela o sólo servicios para un determinado departamento. Entre los servidores necesarios para atender a toda la escuela estan los que prestan servicio de DHCP, Administración (bajo protocolo SNMP), Impresión, Archivos y Web interno |
|
Los
servidores principales de la escuela Mountain Sky estarán ubicados en el MDF,
el cual contará con las condiciones necesarias para ser centro de cableado y
centro de servidores, facilitando la labor del personal de informática al tener
centralizado los principales dispositivos de hardware que soportan la red.
Por lo tanto, el MDF dispone de 42,86 mts2, que son suficiente
para albergar los dispositivos centrales de red, y nueve (9) servidores:
DNS, Correo Electrónico, Biblioteca, Aplicación, DHCP, Administración,
Impresión, Archivos y Web interno (ver
Figura 5 – Plano de Distribución del MDF).
El
servidor administrativo, y cualquier otro servidor que sea necesario
exclusivamente para las oficinas administrativas estará ubicado en el cuarto de
servidores del Edificio A Ala Oeste (denotada como A-04) que cuenta con 10,37
mts2 , y se encontrará bajo la supervisión del personal de informática,
con un posible acceso de ciertas personas autorizadas de administración.
En los hubs de distrito como el Centro de Datos Phoenix, el Centro de Servicio Greenway y la escuela Shaw Butte se dispondrán servidores de DNS, Correo Electrónico, Aplicaciones, Impresión, Archivos y Web interno. Además, en la oficina de distrito (Centro de Datos Phoenix) que cuenta con la conexión a internet se ubicará adicionalmente el servidor web público, y cualquier otro servidor web individual de escuela que necesite exposición a internet. Esto se hace con la intención de ubicar en un backbone de red pública (i.e., en una zona desmilitarizada) todos los servidores que serán expuestos a la red internet, y no permitir así que ninguno de ellos se encuentre dentro de la red interna del distrito escolar.

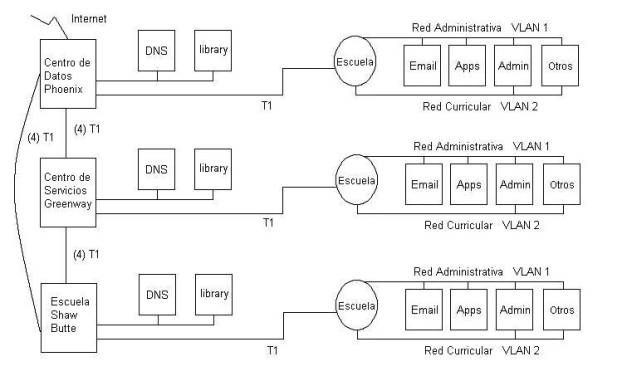

Para detallar el esquema jerárquico de la implementación de los servidores, se puede observar en la Figura 1 la ubicación de algunos servidores corporativos y administrativos a lo largo de la red LAN y WAN del Distrito Escolar.
Figura
1. Esquema lógico de los servidores
del Distrito Escolar Washington
Como
se indicó anteriormente la red de área local de cada escuela perteneciente al
Distrito Escolar Washington tiene una división lógica de la red, en red
administrativa y red curricular, que afecta a la ubicación lógica de los
servidores y la forma de accesar a cada uno de ellos. En la Figura 2 se observa gráficamente esta división

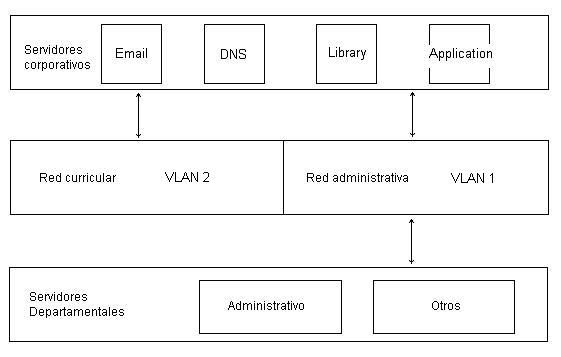

lógica de una escuela individual.
Figura 2. Esquema lógico de los servidores ubicados en una escuela del Distrito Escolar
