Conversor de Interface V.35, para Interface ITU-T E1

· Converte as Interfaces V.35, X.21, V36 ou RS-530 em interface E1

· Opera na taxa de 2,048 MBps em E1

Converte a interface E1 G703 a 2,048 Kbps sem estruturação de quadros para as interfaces de dados V.35, X.21, V.36, RS-530. Permite a operação com canal transparente ( não estruturado pela G.704), com taxa na interface de dados V.35, V36 igual a taxa da interface G.703.

Possui um alcance de 300m ( 1000 pés) a partir do equipamento G703. Oferece um loop de diagnóstico, de acordo com a forma V.54 ( loop 3) de loop local analógico (LLB) da ITU-T. Os loops são enviados pela interface DTE ou por um jumper na placa de circuito impresso.

Multiplexador E1 Cross Connect

Capacidade para até 8 placas de interface e facilidade de cross connect entre qualquer time slot de qualquer porta.

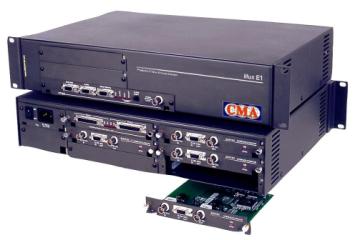

O Mux E1 constitui-se de uma unidade básica para montagem em bastidores de 19 polegadas com 2U (unidade de altura) contendo placa de CPU, fonte e alojamento para 8 placas de expansão, fonte de alimentação 93 a 253 Vac ou 36 a 72 Vdc com seleção automática (opcionalmente pode se ter fonte redundante). Cada placa de expansão adiciona uma ou mais interfaces.

Estão disponíveis as placas de interface: G.703/G.704 (E1 módulo com 1 porta), V35 ou V36/V11 ou V28 (módulo com 2 portas), E1 em fibra óptica monomodo (módulo com 1 porta).

O Mux E1 pode trabalhar como um cross connect, com várias portas E1. Os timeslots de cada porta (V35, V36/V11 ou V.28) podem ser mapeados em qualquer outra porta e em timeslots diferentes. Com isto é possível consolidar em um único canal, tráfego de vários canais E1 subutilizados, por exemplo. Permite definir uma porta E1 (óptica ou elétrica) como sendo backup de outra porta E1 (também óptica ou elétrica). Havendo interrupção no link principal, os dados passam a ser transferidos através do link de backup.

Possíveis fontes de sincronismo: relógio interno gerado pelo Mux, externo de 2048Khz com entrada através do conector BNC, regenerado a partir do sinal recebido de qualquer porta E1 ou relógio regenerado a partir do sinal recebido de qualquer porta E1 ou de qualquer porta V35.

Interfaces disponíveis V.35, V.36, RS530 ou X21 através de um cabo adaptador.

Interface de configuração, testes e monitoração do Mux E1com o operador, através de programa gráfico em ambiente Windows 95 ou Windows 98. A conexão com o micro através de uma porta de controle com interface V.24/V.28 (RS232), disponível em conector DB9 fêmea.

Os canais de dados podem se configurados para modo DCE ou DTE.

O Mux E1 é compatível com praticamente todos os serviços E1 fornecidos pelas operadoras, atendendo os requisitos das recomendações G.703, G.704 da ITU.

Possui relé de alarme com contatos disponível em conector DB9 fêmea e pode ser fornecido opcionalmente com uma CPU de 32 bits, que possibilita download de novas versões de software para memória Flash e também implementa um agente SNMP.
