� importante preparar coisas como jumpers, mem�ria e processador antes de instalar a placa-m�e no gabinete, pois o acesso depois geralmente � dif�cil. Dentro do gabinete, o acesso � mem�ria RAM e ao processador � no m�ximo o suficiente, mas o acesso � jumpers pode ser quase imposs�vel.

     A sua placa-m�e veio dentro de um saco pl�stico, que � uma embalagem anti-est�tica: retire-a com cuidado e coloque a embalagem anti-est�tica na mesa de trabalho. Agora, coloque a placa-m�e (com a face com os slots e chips para cima) em cima da embalagem para preparar tudo. Importante: ao segurar qualquer placa, use sempre as extremidades da mesma, nunca encostando diretamente nos chips, o que pode ser perigoso por causa de eletricidade est�tica: seu corpo pode estar carregado e acabar causando danos � placa.

Agora, vamos � prepara��o, passo � passo:

1)Prepara��o dos jumpers

     Como j� dissemos antes, � important�ssimo ter o manual da placa-m�e, pois nele encontram-se a localiza��o dos jumpers e sua utilidade. Vamos resumir um pouco para que servem os jumpers: eles servem para estabelecer uma comunica��o prim�ria entre o usu�rio e a m�quina, onde o usu�rio deve informar no caso � placa-m�e coisas como velocidade do processador, voltagem do processador e da RAM (geralmente autom�ticos em placas-m�e modernas), etc.
     A velocidade do processador � estabelecida por dois itens: o multiplicador e o barramento. Por exemplo: um Intel Pentium 200 tem multiplicador 3 e barramento de 66MHz (3 x 66 = 198MHz, que � arredondado para 200MHz), e um processador AMD K6-2 350MHz tem multiplicador 3,5 e barramento de 100MHz (3,5 x 100 = 350MHz).

Agora, qual jumper voc� deve mudar para informar � sua placa-m�e o multiplicador de seu processador, s� recorrendo ao manual (que sempre tem a lista de todos os processadores e seus multiplicadores e barramentos). Ao lado uma foto dos jumpers usados para a velocidade de barramento numa placa-m�e ASUS P5AB:      Ap�s mudar os jumpers de acordo com o processador que voc� comprou, vamos � instala��o do processador propriamente dita.

2)Instala��o do processador:

Instala��o de processadores em sockets ZIF (socket7, socket370, etc):

     Essa parte da mat�ria � dedicada aqueles que compraram placas-m�e e processadores que usam o sistema de encaixe socket ZIF (Zero Insertion Force), que usa uma alavanca para permitir o encaixe e o travamento do processador no soquete.

Processadores que usam o socket7:
• Intel: Pentium 60 at� o 233MMX
• AMD: K6, K6-2, K6-3
• Cyrix: x86, MII, etc
• Existem outros da IBM, assim como Winchip etc.

Processadores que usam o socket370:
• Os novos Celerons da Intel por enquanto s�o os �nicos a usar a plataforma

     Note que esses soquetes foram projetados de maneira a permitir apenas uma maneira de encaixe: existe um pino faltando no processador, assim como no soquete existe um orif�cio a menos. Basta prestar aten��o: n�o encaixe errado, pois voc� poder� quebrar ou entortar um pino do processador (� algo muito dif�cil de acontecer se voc� prestar aten��o e encaixar corretamente). Olhe abaixo:

O processador (apesar dos exemplo ilustrarem o K6-3, serve para qualquer processador acima listado):

Agora o mesmo para o  soquete:

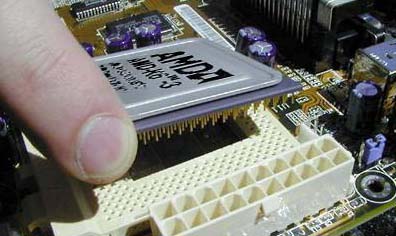

O processador deve ser encaixado paralelo ao soquete, com todos os pinos encaixando nos orif�cios ao mesmo tempo. Ao lado o processador est� sendo encaixado de maneira errada. Nunca encaixe assim!

Agora, passo a passo para instalar corretamente o processador: levante a alavanca, encaixe o processador corretamente, abaixe a alavanca at� o fim e trave-a empurrando para o lado na trava que existe no soquete (mostrada na foto do soquete). Veja:     Depois da instala��o do processador, continue a leitura at� a parte dos coolers do processador.

Instala��o de processadores em Slot (Slot1, SlotA):

Essa parte da mat�ria � dedicada aqueles que compraram placas-m�e e processadores que usam o sistema de encaixe Slot, que funciona basicamente da mesma maneira que os slots de cartuchos de video-game.

Processadores que usam o Slot1:
• Intel: Pentium2, Pentium 3 450 a 550MHz e alguns modelos de Celeron.

Processadores que usam o SlotA:
• Por enquanto, apenas o AMD K7 utiliza o SlotA. Ele � mecanicamente id�ntico ao Slot1, mas eletricamente eles s�o diferentes, e por isso incompat�veis. Mas a instala��o em si do processador � igual.

Os processadores projetados para Slot instalam-se diferente dos outros processadores: eles t�m um m�dulo de reten��o (que v�m com o processador), que se monta na placa-m�e com 4 parafusos ou por press�o, dependendo do modelo da placa-m�e. Ap�s montar o m�dulo de reten��o na placa-m�e, deslize cuidadosamente o processador at� que se encaixe no slot. Veja ao lado como (nota: nas fotos ao lado e seguintes o encaixe foi feito sem o m�dulo de reten��o para melhor visualiza��o; isso n�o deve ser feito no seu sistema!):

     Note que o Pentium2, Pentium3 e AMD Athlon v�m protegidos por um cartucho, o que n�o acontece com os Celerons. Seja como for eles precisam sempre do cooler, que mant�m o processador em uma temperatura de funcionamento ideal.

Importante: o cooler do processador

     Existem v�rios tipos de cooler para os diversos processadores existentes. � muito importante para um bom funcionamento e estabilidade da m�quina que o processador seja adequadamente resfriado pelo cooler, que "joga o calor para fora" do processador. Dependendo do cooler que voc� comprar ele deve ser instalado no processador antes de encaix�-lo na placa-m�e.

N�o se esque�a NUNCA de alimentar o cooler de seu processador. Algumas placas m�e t�m inclu�das nelas a sa�da de alimenta��o do cooler (geralmente as de Slot1 e as mais modernas de K6-2 em diante t�m); se isso n�o acontecer, use a fonte do gabinete. Veja abaixo um exemplo de cooler (duplo) para Celeron com a alimenta��o na placa-m�e:

Dica: caso seu Pentium2, Pentium3 ou Celeron vieram com um cooler simples, compre outro cooler, pegue o cooler original e encaixe-os no dissipador (a pe�a que fica entre o cooler e o processador e geralmente s�o fabricadas em alum�nio) como nas fotos ao lado. Um cooler duplo, triplo ou at� qu�druplo manter� seu processador mais bem resfriado, com maior vida �til, funcionando melhor e at� mais r�pido. Vale a pena o investimento de cerca de R$15,00 � R$50, principalmente se voc� pretende tentar um overclocking em sua m�quina.

3)Instala��o da mem�ria RAM:

     Depois de instalar o processador, agora s� falta instalar a mem�ria RAM, para que a placa-m�e esteja pronta para ser instalada no gabinete. Hoje em dia � quase certo que sua placa-m�e (caso nova) use mem�rias Dimm. Caso seu processador use barramento de 100MHz (caso do Pentium2 350MHz em diante, do Pentium3, do AMD K6-2 300MHz em diante e do K6-3) voc� precisar� obrigatoriamente de mem�rias DIMM PC100. Aqui vamos cobrir a instala��o das mem�rias DIMM. A instala��o das mem�rias SIMM de 78 pinos, hoje em dia n�o mais usadas em placas-m�e novas, pode ser vista aqui.

    Instalar mem�rias Dimm � mais f�cil que instalar as Simm, pois as Dimm s�o encaixadas verticalmente, como um cartucho de video-game. � s� achar um slot vazio (de prefer�ncia o primeiro livre),    pressionar para baixo e travar com os pinos como mostram as fotos abaixo, n�o tem erro. Em algumas placas-m�e voc� encontrar� resist�ncia para encaixar at� o fim o pente de mem�ria Dimm no seu slot. Os pinos que travam a mem�ria no lugar s� fecham se ela estiver bem encaixada; caso contr�rio, n�o encaixar�o.

(1) Encaixe fazendo press�o vertical para baixo (�ngulo de 90� com o slot); tome cuidado para n�o encaixar errado: basta olhar para as travas do slot e encaix�-los nas cavidades do pente de mem�ria Dimm, como mostra o c�rculo da foto:

     Agora, basta fazer mais press�o at� que a mem�ria se encaixe totalmente, para depois trav�-la com os pinos do slot (2); observe:

Dica: para um sistema eficiente, n�o compre menos de 64Mb de RAM. � economia desnecess�ria. Outra dica � comprar sempre o m�nimo de m�dulos (ou pentes) de mem�ria poss�vel. Por exemplo: caso seja mem�ria DIMM, compre 1 pente de 64Mb, e n�o 2 pentes de 32Mb. Assim, al�m de mais espa�o na placa-m�e para futuros upgrades de mem�ria, voc� evita problemas de compatibilidade e estabilidade que eventualmente possam surgir. O ideal hoje em dia � investir um pouco mais e obter um pente de 128Mb.

Aprendendo sobre os slots:
Veja abaixo a localiza��o e a apar�ncia dos slots ISA, PCI e AGP na placa-m�e:

Ap�s a leitura, continue a montagem:
Pr�xima p�gina: Instalando a placa-m�e no gabinete
