_____Confusão Elétrica

_____Pois bem! Enquanto o restante dos trilhos e talas necessários para eu finalmente começar o assentamento não chega, aproveitei as noites para adiantar algumas das conexões do painel. Mas ele já não estava pronto? Sim, o painel, propriamente dito, estava pronto. Mas eu ainda estava à procura de conectores de algum tipo "macho-fêmea", considerando que o painel será removível e é realmente GRANDE a quantidade de cabinhos para reconectar a toda hora. Também aproveitei pra deixar prontas e soldadas as talas de junção que servirão de alimentação, tanto nas linhas principais, quanto nos ramais.
_____Praticamente varri a cidade inteira atrás de conectores ideais pra minha necessidade, mas não os encontrei. Alguns amigos sugeriram os do tipo "DB9" (ou "EB9", algo do tipo...), ou até esses estilo "Molex", utilizados para ligar leds e som automotivo, além de drives dentro do computador. Encontrei, mas achei caros demais (um macho sai na faixa de R$3,50 e um jogo com dois fêmeas e um macho sai por R$8,50 no Mercado Livre!).

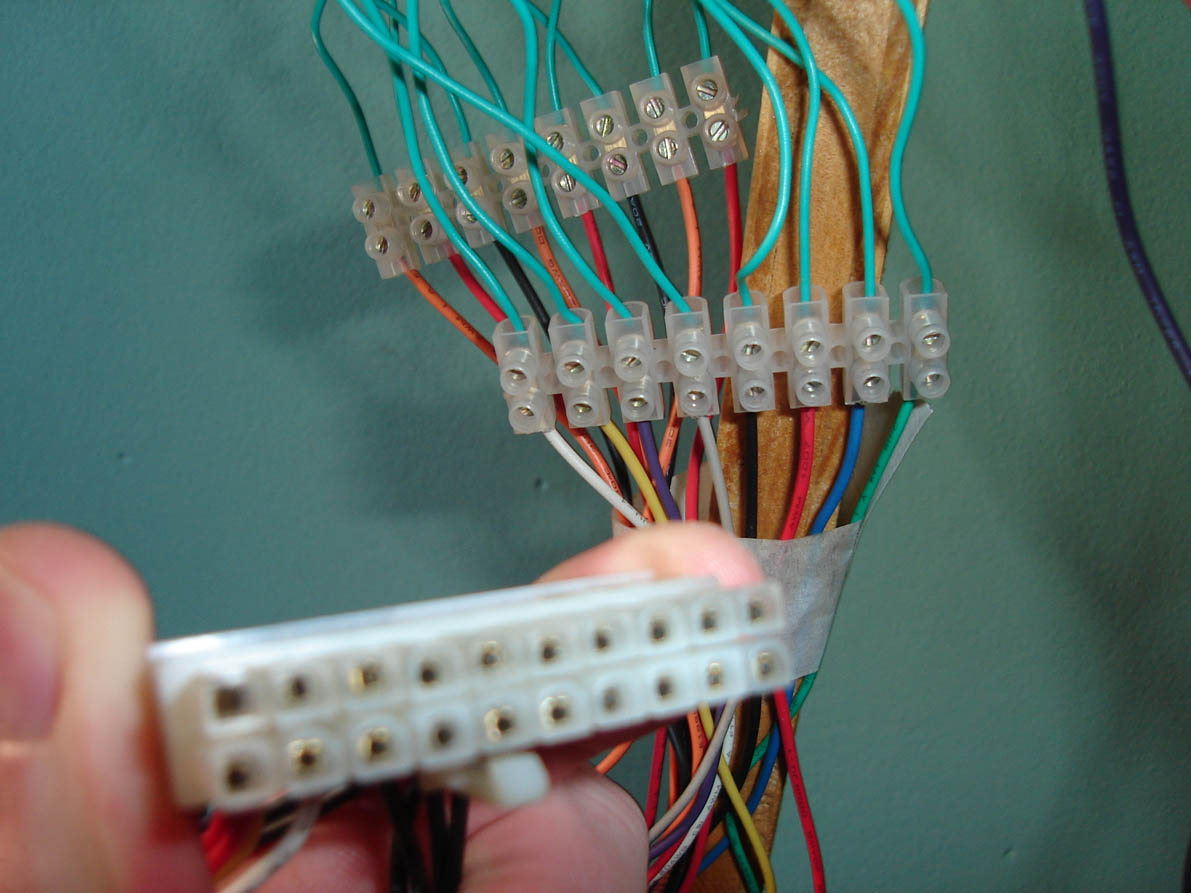

_____Seguindo a sugestão de meu tio (o agora famoso marceneiro Daniel), acabei desmontando quatro ou cinco fontes de computador velhas (essas porcarias que custam, novas, cerca de R$50,00 e que queimam a cada dúzia de meses...) e retirei delas os conectores. Porém não me apeguei aos 'Molex'! Deixei eles guardados para utilizar nas futuras sinaleiras e ~iluminação da maquete (vocês verão em breve), e parti pra triagem daqueles outros, de vinte pinos, utilizados para alimentar diretamente a placa-mãe dos computadores.

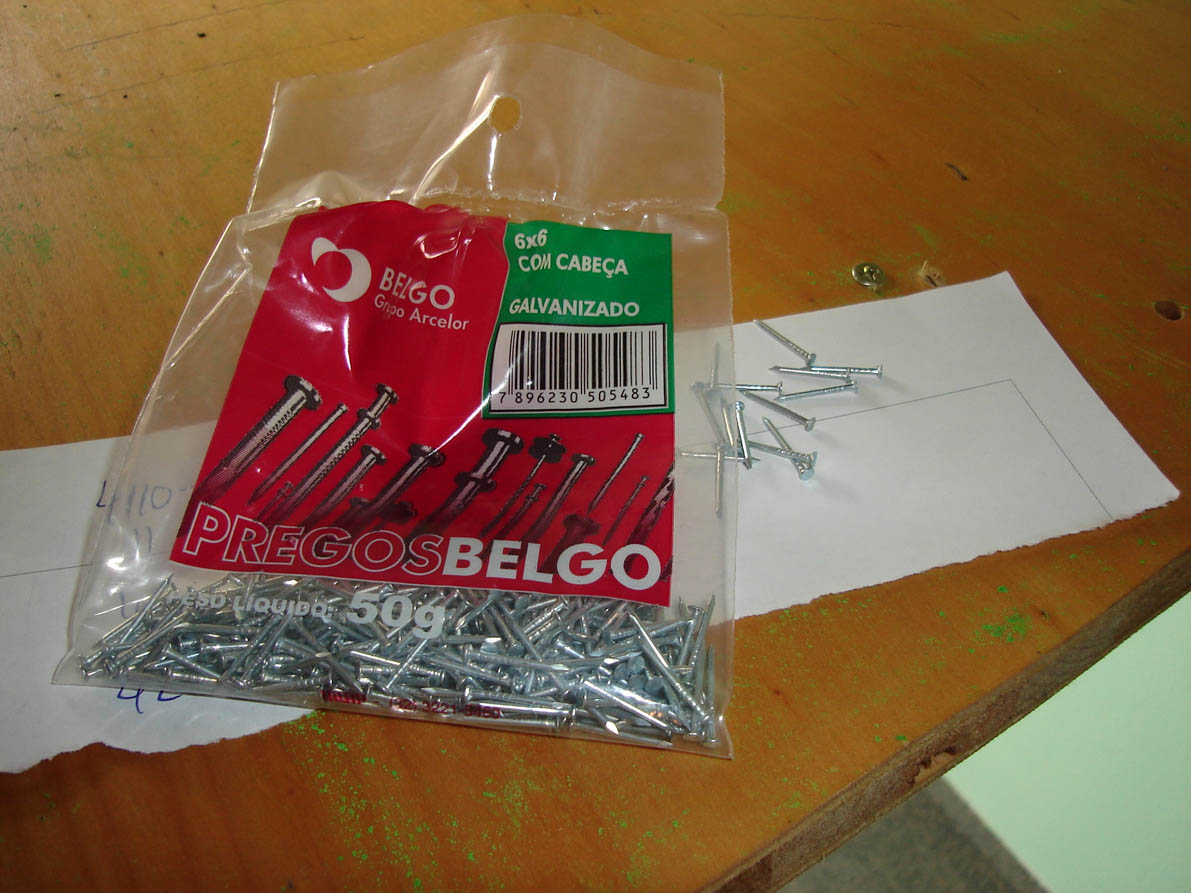

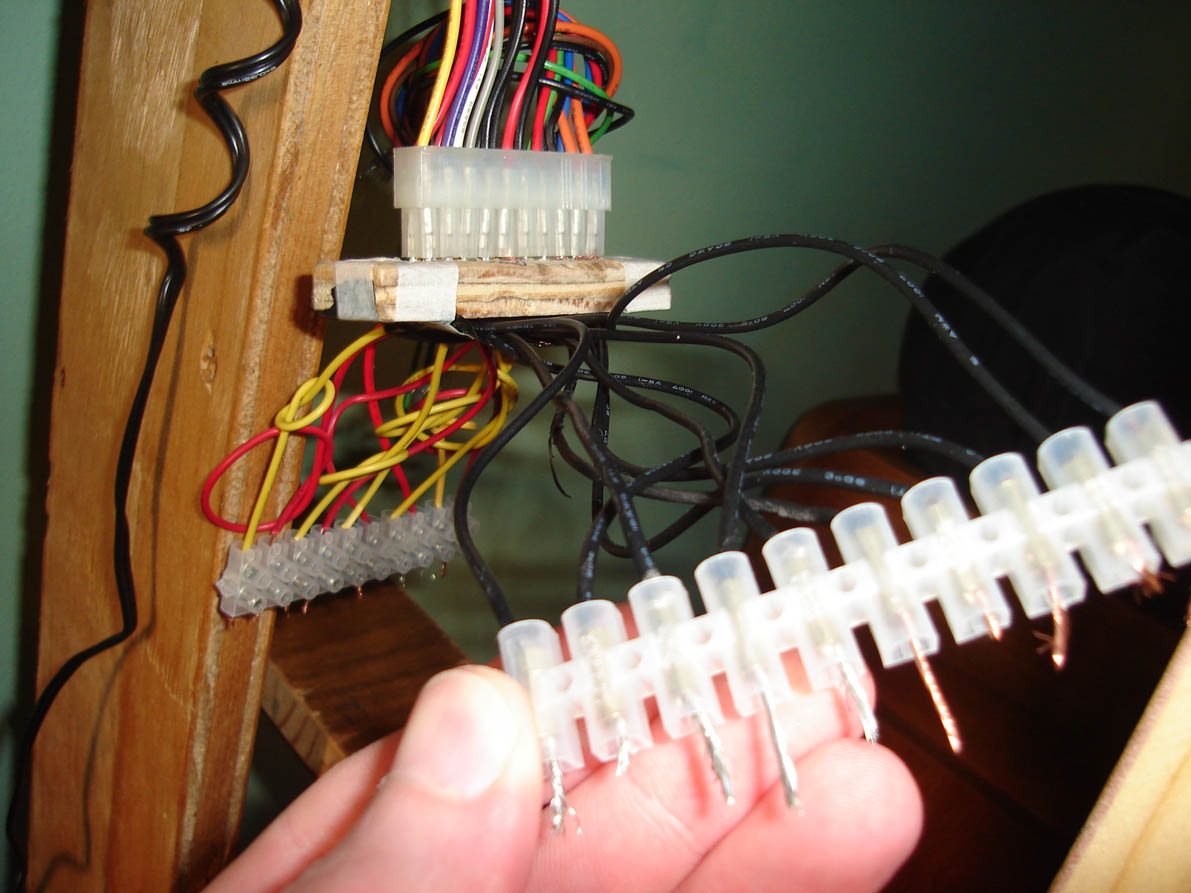

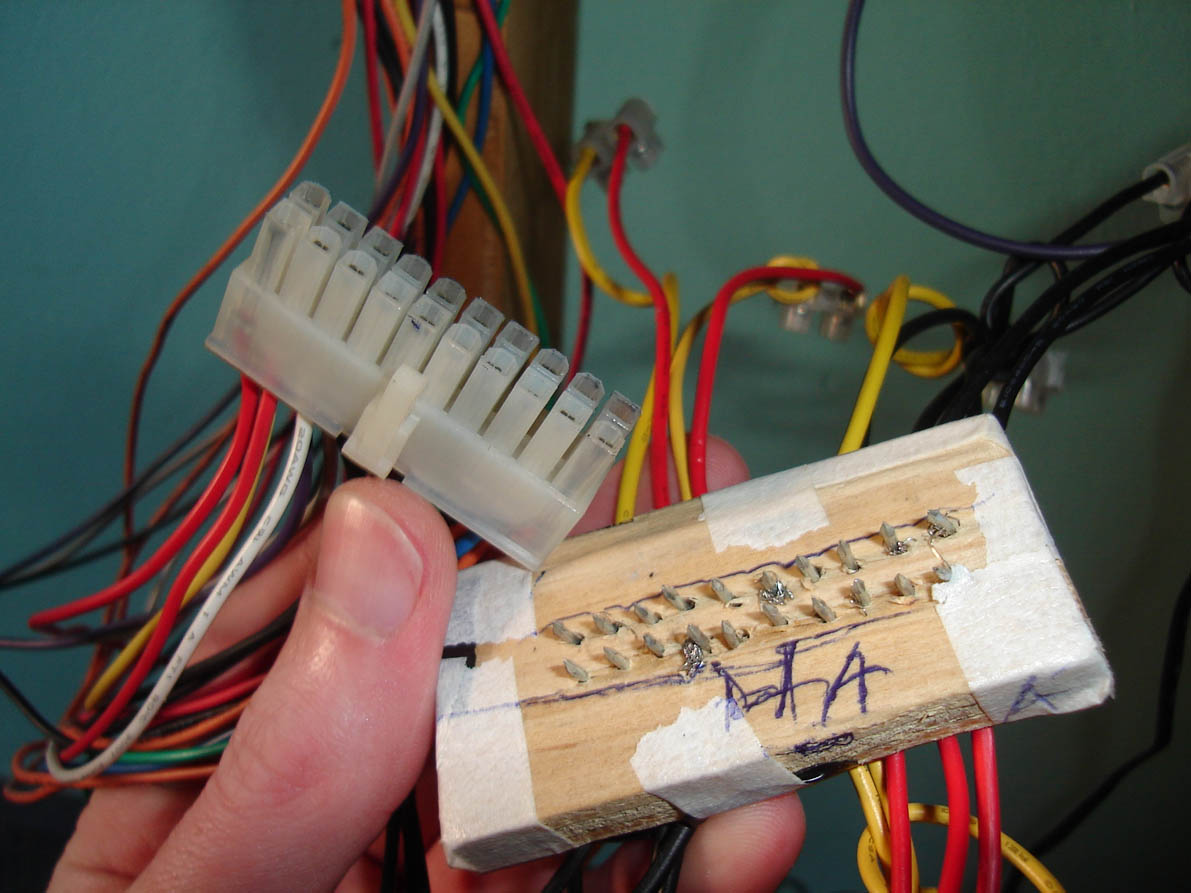

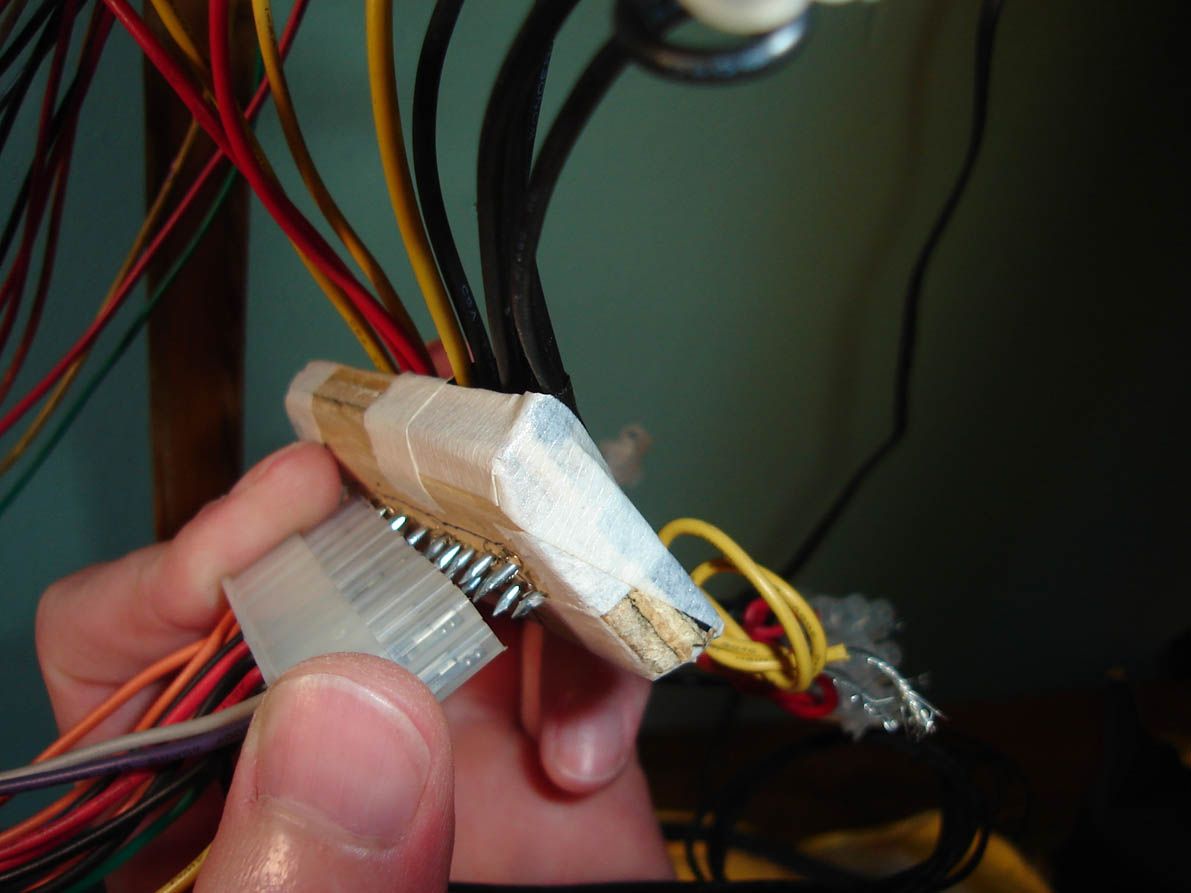

_____Como não encontrei nenhum tipo de conector macho pra encaixar nos fêmeas que retirei das fontes velhas, acabei fazendo um gabarito dos encaixes em madeira e furei a mesma, a fim de colocar dentro dos furinhos os fios de alimentação e, sobre/junto deles, encaixar os preguinhos. Esses preguinhos servem tanto para prender os cabinhos de alimentação quanto para encaixarem no conector plástico; Utilizei os de tamanho 6x6, os mesmos utilizados para fixação dos trilhos, mas podem ser utilizados também aqueles um pouco maiores, já que eles devem atravessar a madeira e sobrar uma folga na parte pontiaguda para que encaixem no conector fêmea). Apenas cuide para que suas cabeças não sejam muito grandes, o que faria com que se encostassem e, dessa forma, causassem pequenos curtos-circuitos ou então acionassem as funções que não as desejadas. No meu caso, não houve necessidade de soldar os cabinhos, pois ficaram bem presos e com boas conexão e condução elétrica, mas a solda com estanhador da ponta dos fiozinhos às cabeças dos preguinhos é uma boa opção, que evita danos a ambos.
Clique nas fotos para ampliá-las.
