COLOCACIÓN DE LOS MUROS O VALLAS

BVESPANISH

TEMA 4 - COLOCACIÓN DE LOS MUROS O VALLAS

En este tema vamos a tratar la construcción de muros o vallas que envuelvan nuestra ruta .

Como ya viene siendo habitual , lo primero que haremos es crear un índice con los objetos necesarios para la creación de los muros , ello lo haremos dentro del apartado STRUCTURE de nuestra ruta .

Insertaremos primero los objetos de los muros mediante los siguientes comandos , en el apartado STRUCTURE.

.WallL(WallIndex#) nombrefichero : objeto correspondiente al lado izquierdo del muro
.WallR(WallIndex#) nombrefichero : objeto correspondiente al lado derecho del muro
WallIndex# : Determinamos el numero índice de ambos elementos del muro . Comenzaremos con el número índice 0.
nombrefichero : Nombre del objeto CSV o B3D que contiene estos objetos .

Estos comandos dentro del apartado TRACK de nuestra ruta . El uso de los elementos del muro es parecido a la utilización de una vía EXTRA.
Cuando demos comienzo al muro , este continuará hasta que nostros decidamos darle fin , o por el contrario la vía donde estén insertados los muros finalicen su recorrido.

.Wall TrackIndex#; Lado; WallIndex# - 25m
Este comando dará inicio al muro .
TrackIndex# : Determina sobre que vía instalamos el muro.
Lado : Determina el lado del muro que será visible .Un valor de -1 para el lado izquierdo, 1 para el derecho,0 colocará a ambos lados de la vía el muro . Tened en cuenta que cuando se pone a ambos lados ello afectará solo a una vía .
WallIndex# : Llamada al número índice del objeto que hemos asignado al objeto del muro.

.WallEnd TrackIndex# - 25m
Daremos fin al muro . En el caso de que queramos cambiar el tipo de muro utilizado , no será necesario dar fin al muro pues , pues este continua , lo único que tendremos que hacer es cambiar el tipo de muro utilizado .
TrackIndex# : Establece sobre que vía daremos fin al muro.

Procederemos con un ejemplo :

TUTORIAL.CSV

Route.Comment Esto es un trayecto de prueba para la linea de alta velocidad con un recorrido de 3km y dos estaciones
Route.Timetable Madrid - Zaragoza
Route.Gauge 1435
Train.Folder caf-s112
Train.Run(0) 2

With Structure
.Rail(0) S1\ballasts.csv
.Ground(0) S1\grass.csv
Texture.background(0) S1\fondos\fondo2.bmp
.Pole(0; 0) S1\Pole1.csv
.Pole(1; 0) S1\Pole2.csv
.Pole(2; 0) S1\Pole3.csv
.Pole(3; 0) S1\Pole4.csv

.WallL(0) s1\WallL.csv
.WallR(0) s1\WallR.csv

With Track

0,,,,
.Accuracy 2,,,,,,,
.Adhesion 150,
.Height 0.5,
.Ground 0,
.back 0,,
.Sta MADRID; 8.3025; 8.3040; ; -1; 0; ; ; 10; 180; ,
,60,.Stop -1
,,.RailStart 1; -4; ; 0,,.Pole 0; 1;1 ; 25; 0,
,.Wall 0; 1; 0,
,.Wall 1; -1; 0,
;Hemos colocado un muro a la derecha de la via principal y otro a lado izquierdo
;de la vía EXTRA

,3000,.Sta ZARAGOZA; 8.33; T; ; -1; 0; ; ; 10; 180; ,
,3060,.Stop 1,.PoleEnd 0,.WallEnd 0,.WallEnd 1

;Damos fin al muro de la vía principal y EXTRA

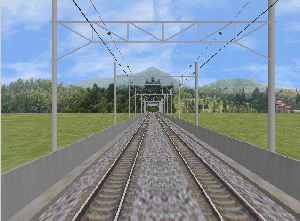

El resultado de estos cambios se verán de este modo:
