การติดตั้งจานรับส่งสัญญาณ
1.เลือกสถานที่ที่มีความมั่นคงไม่มีสิ่งกีดขว้างเช่นอาคารต้นไม้ใหญ่

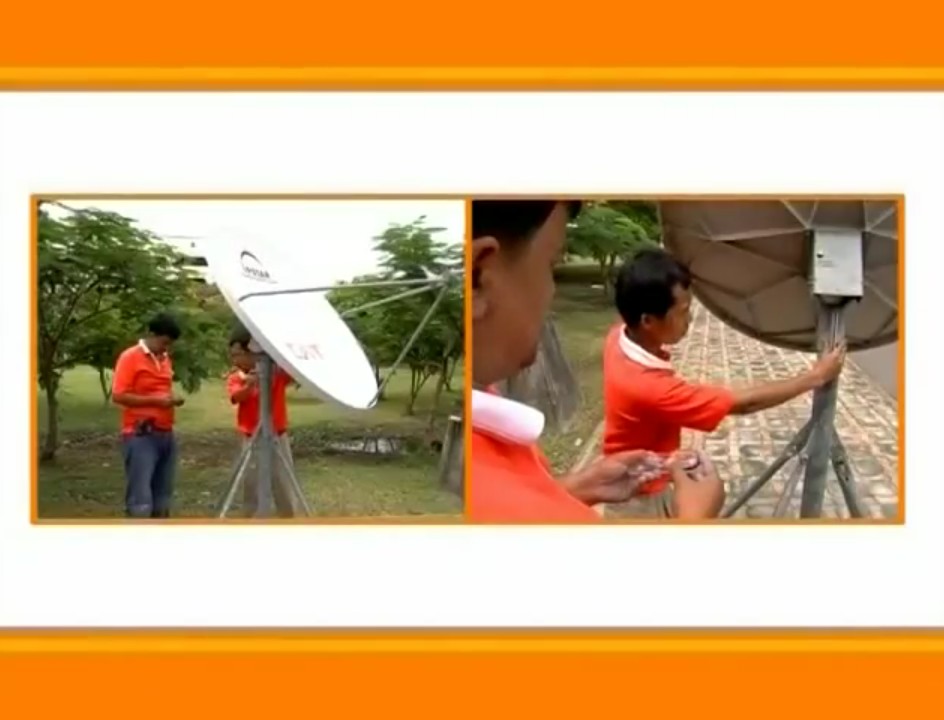

2.ประกอบจานรับส่งสัญญาณและทำการติดตั้งจานรับส่งสัญญาณจากนั้นปรับหน้าจานในมุมกวาดไปทางทิศตะวันออกเฉียงใต้ประมาณ120องศา

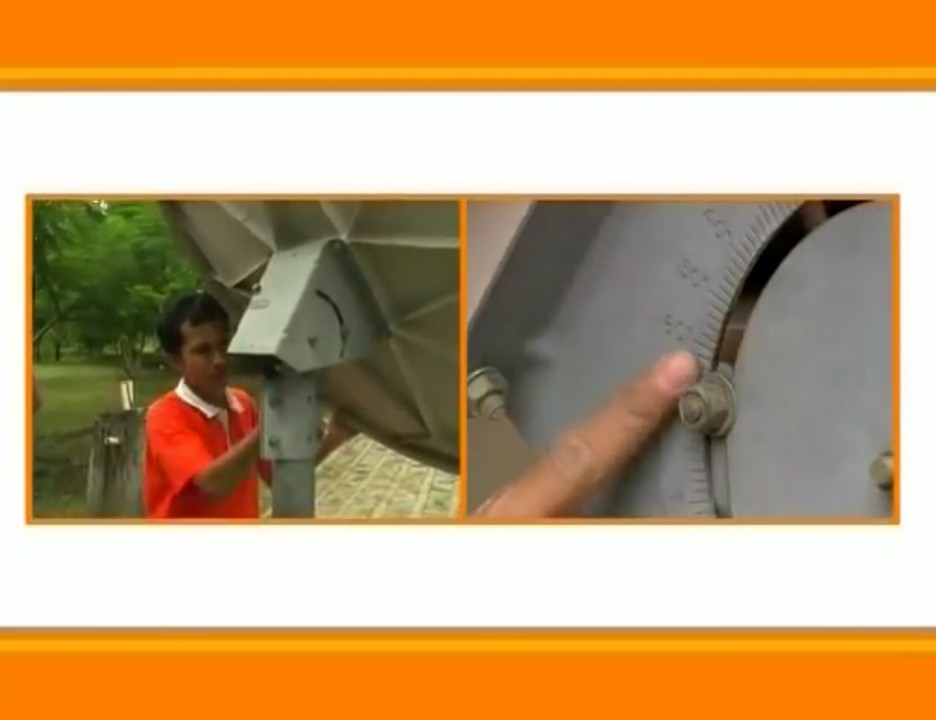

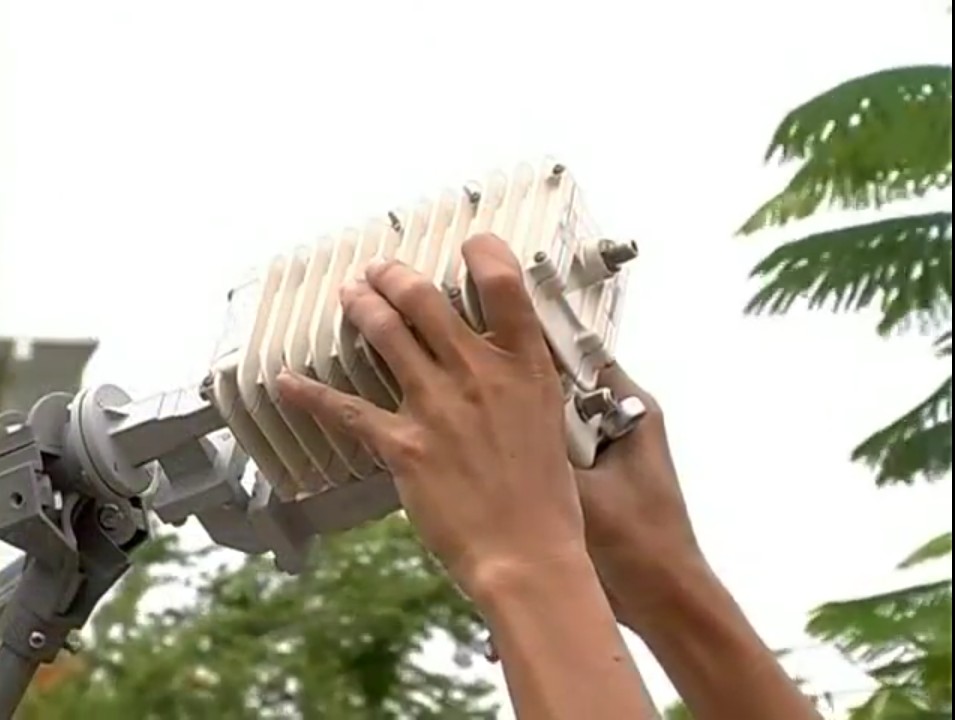

2.1 ปรับมุมก้มเงยประมาณ60-62องศาโดยปรับด้านที่เป็นLNBให้อยู่ในตำแหน่ง4นาฬิกา

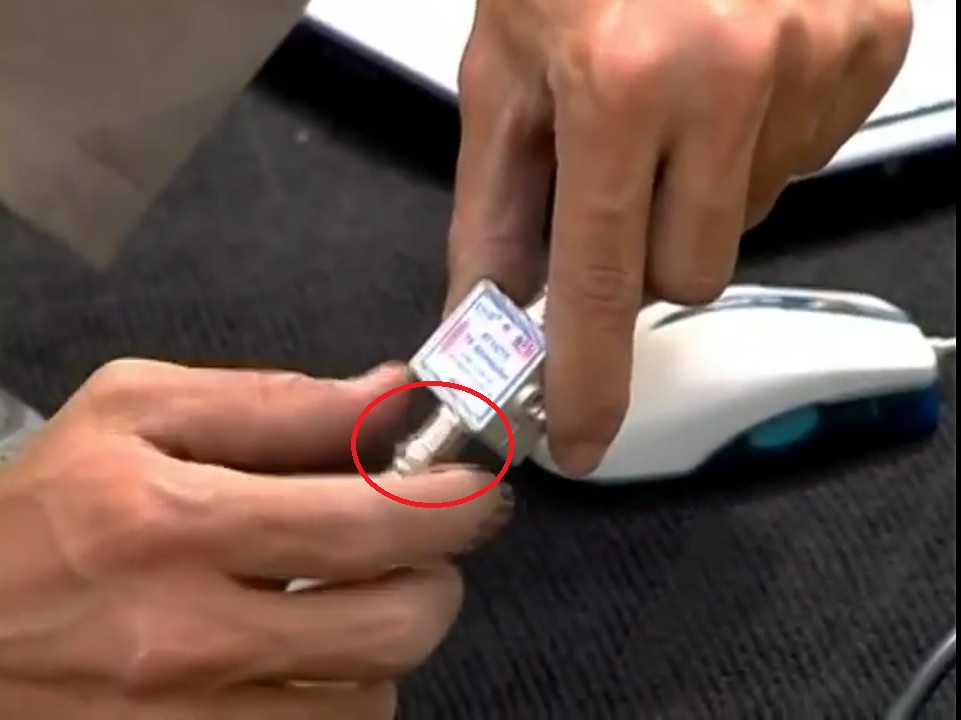

3.จากนั้นทำการเชื่อมต่อUTและFeedด้วยสายRG6ความยาว10เมตรจำนวน2เส้น

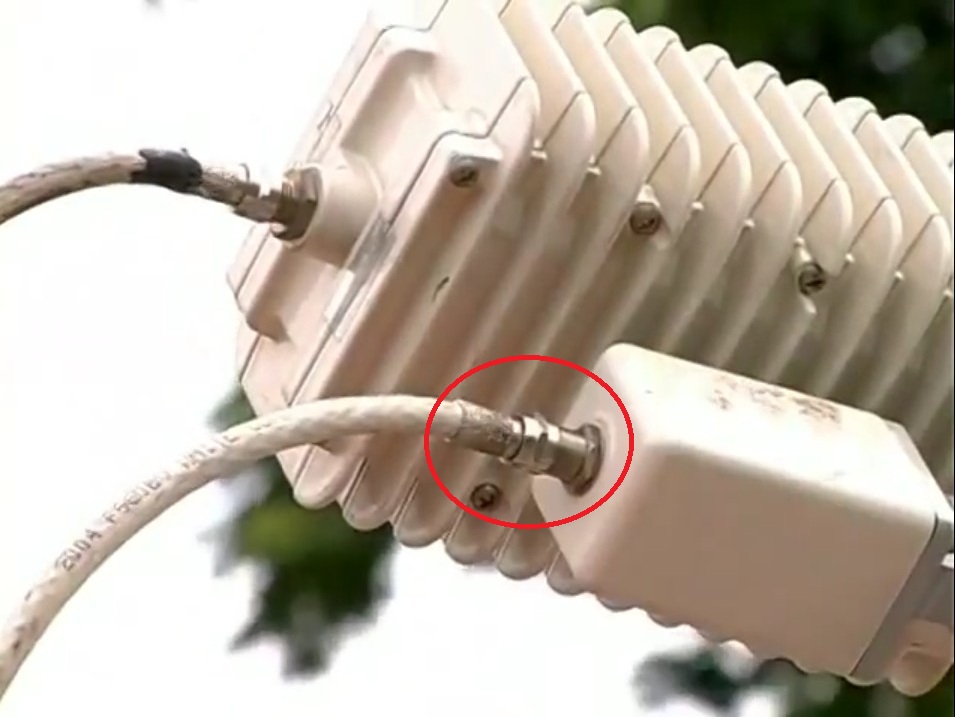

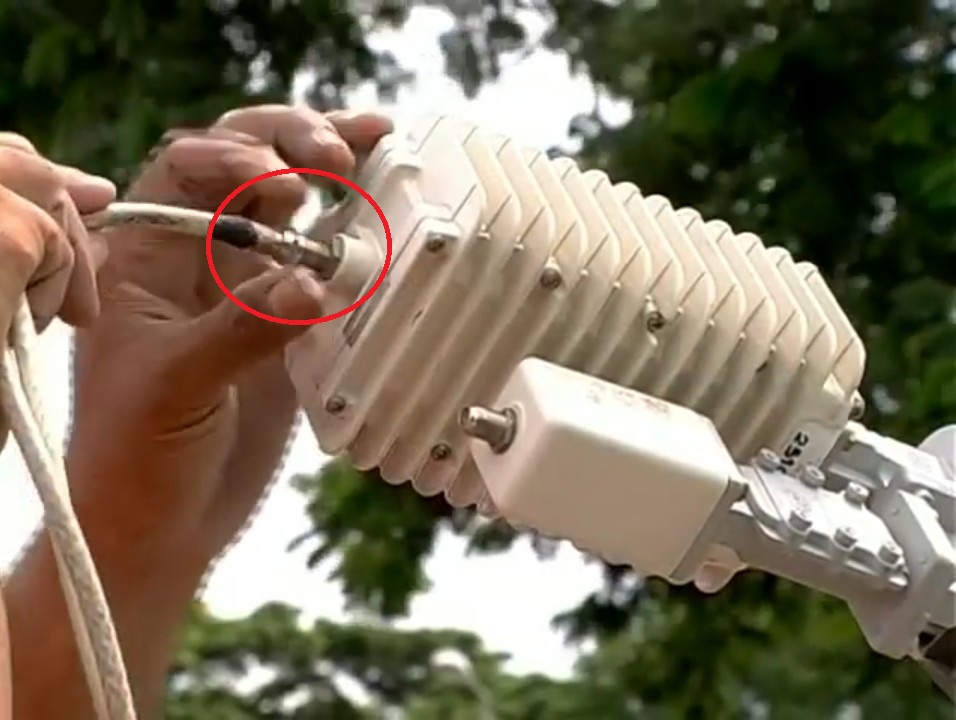

3.1 สายเส้นที่1ต่อเข้าดังรูป

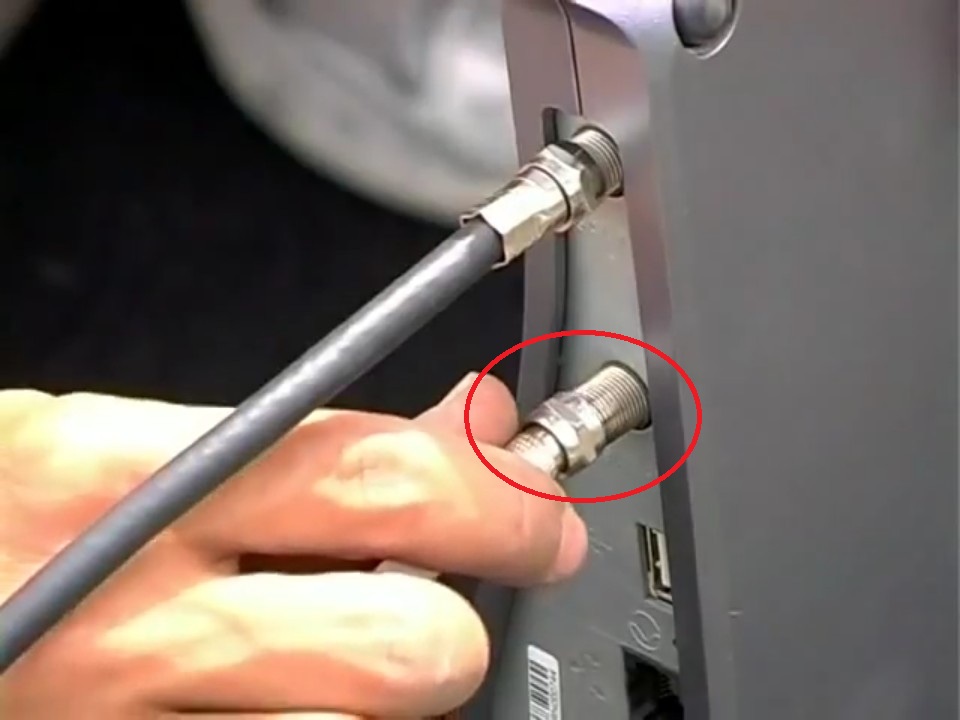

3.2 สายเส้นที่2ต่อเข้าดังรูป

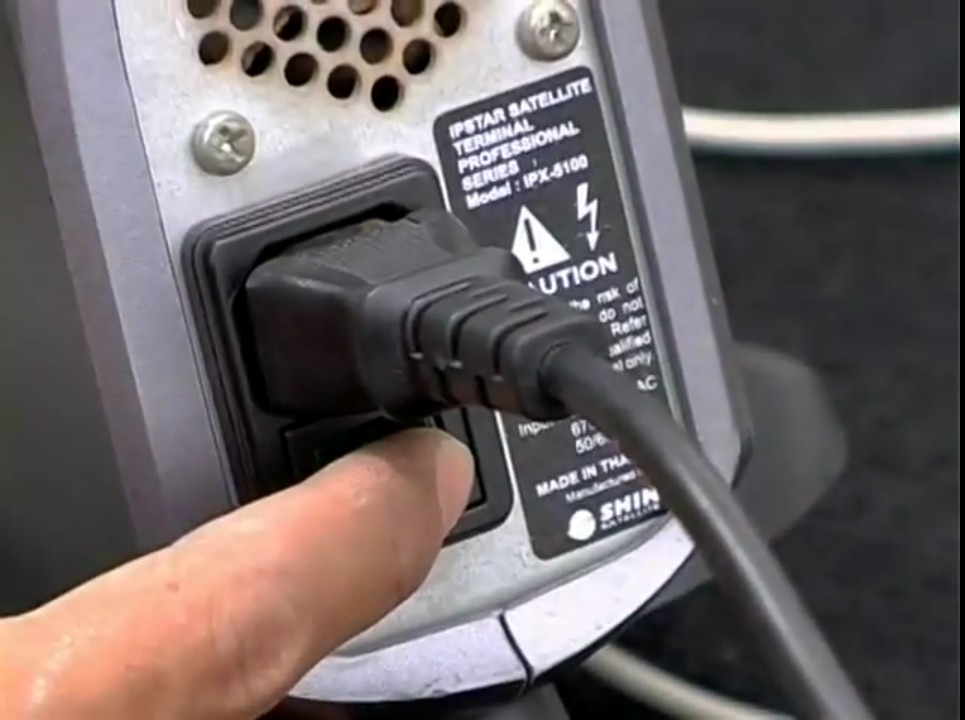

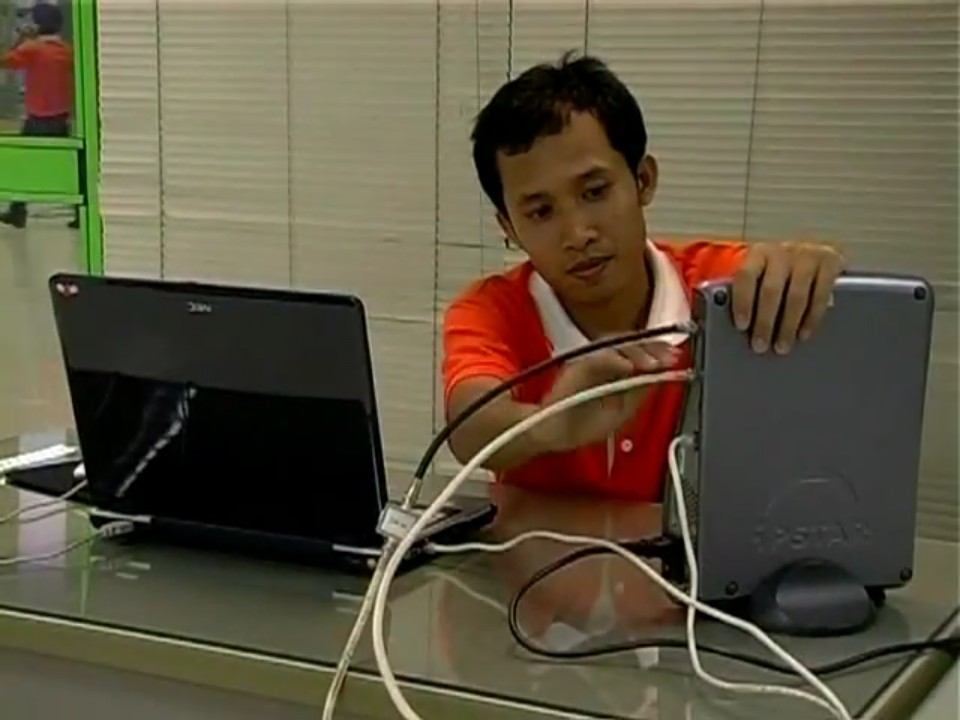

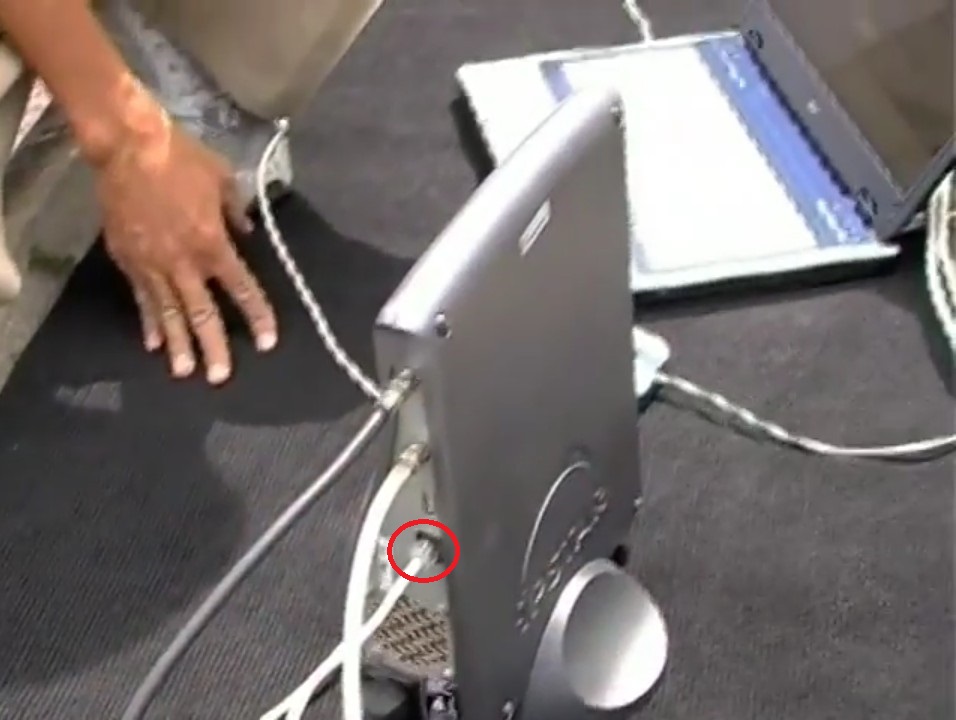

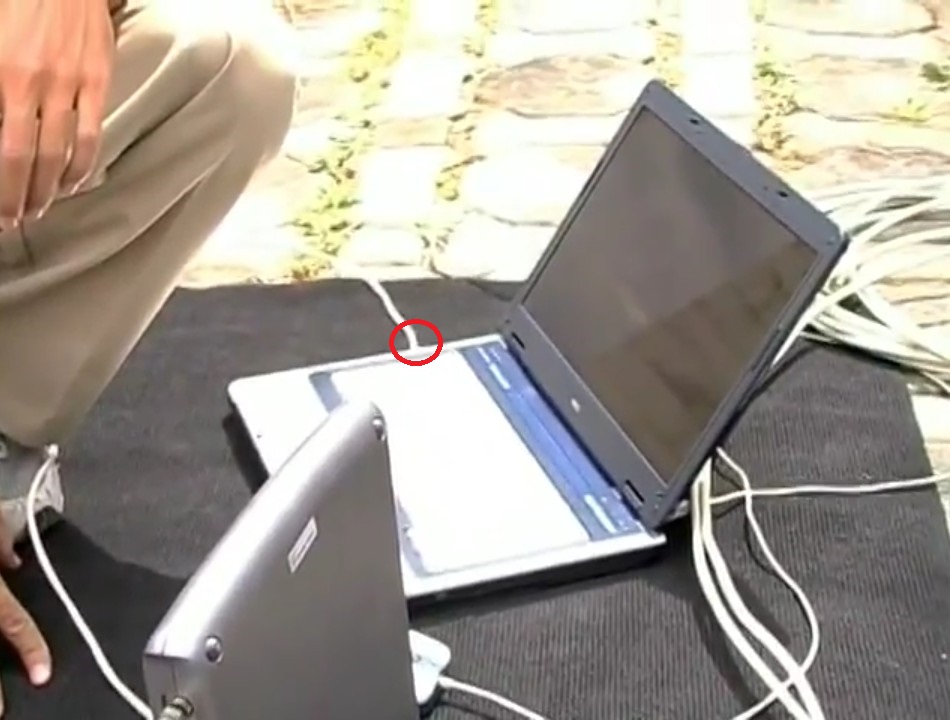

4.ต่อสายLANแบบคลอสระหว่างUTกับคอมพิวเตอร์หรือNotebookจากนั้นเปิดสวิตซ์ที่UTให้พร้อมใช้งาน
กระบวนการทำiUAT
1. เตรียมโปรแกรมอัพเดท2โปรแกรมคือ1.โปรแกรมอัพเกรด AUCB3.10 2.โปรแกรม iUAT 1.12

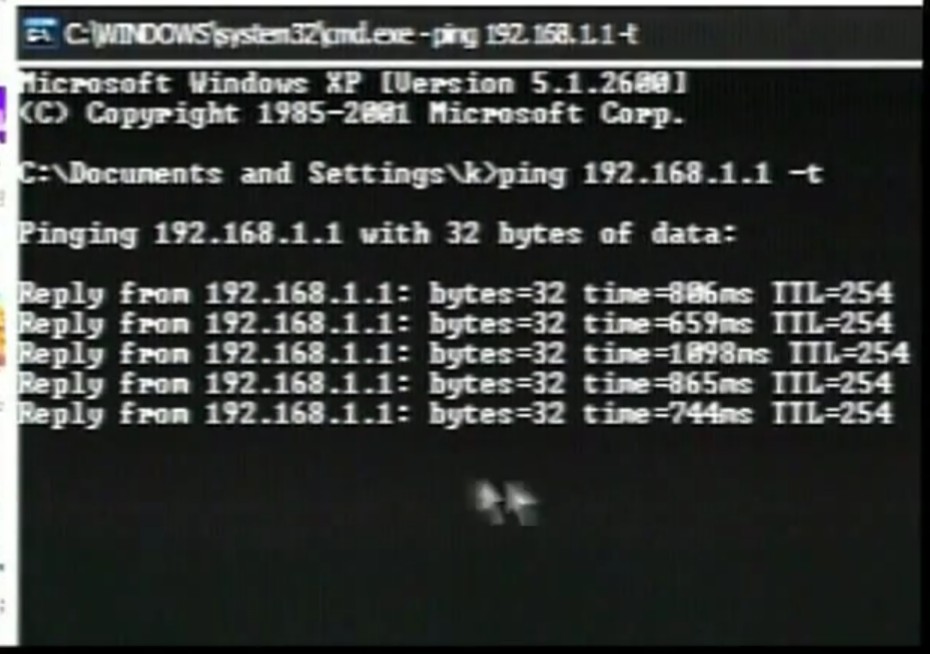

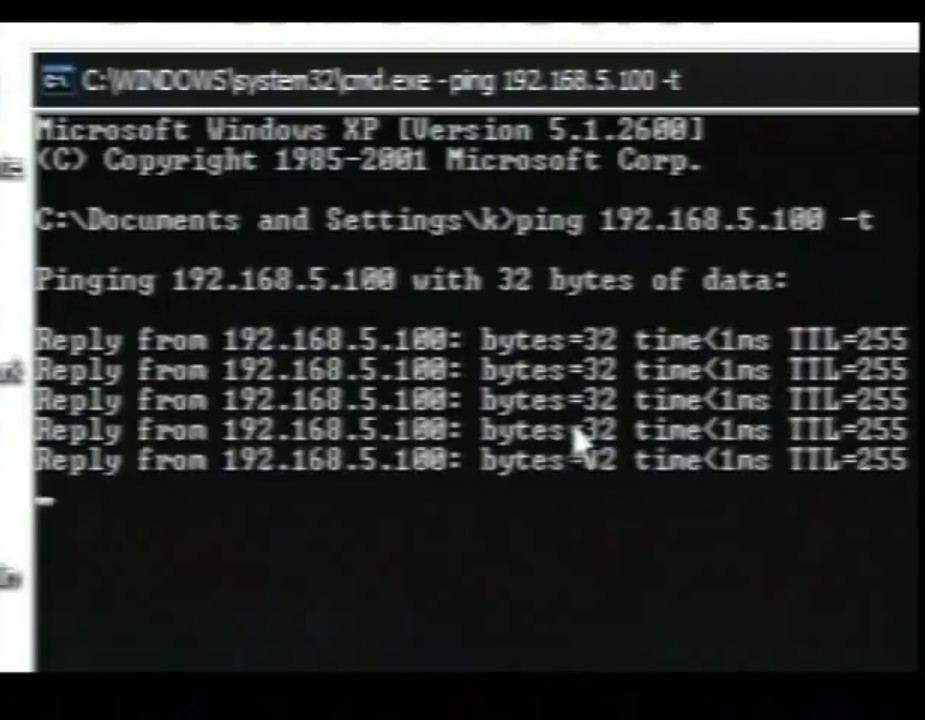

2. ทำการPingไปที่Boxเพื่อให้คอมพิวเตอร์สามารถConnectกับBoxได้

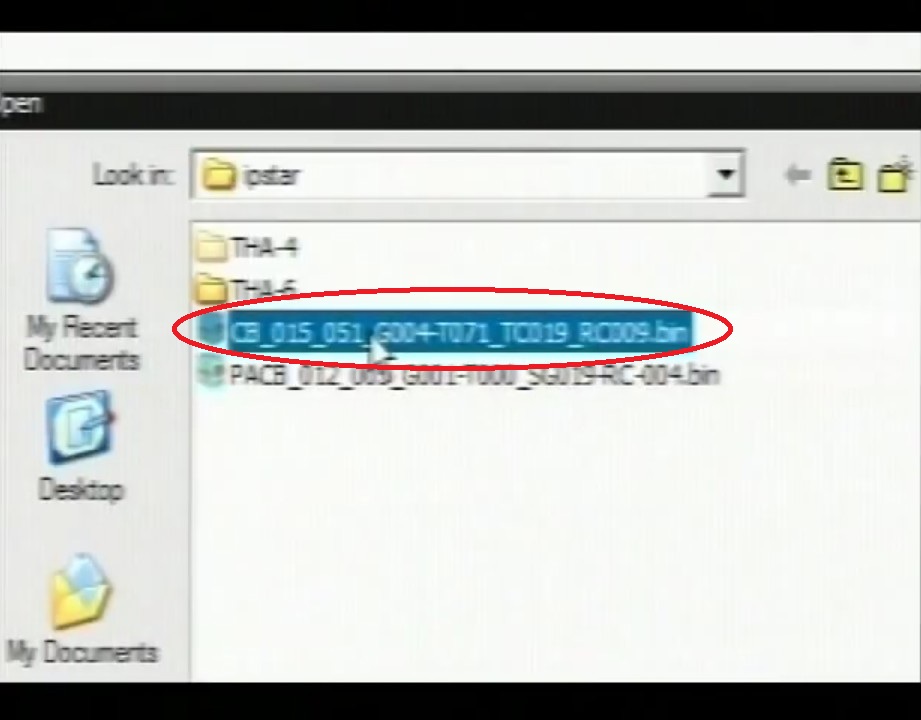

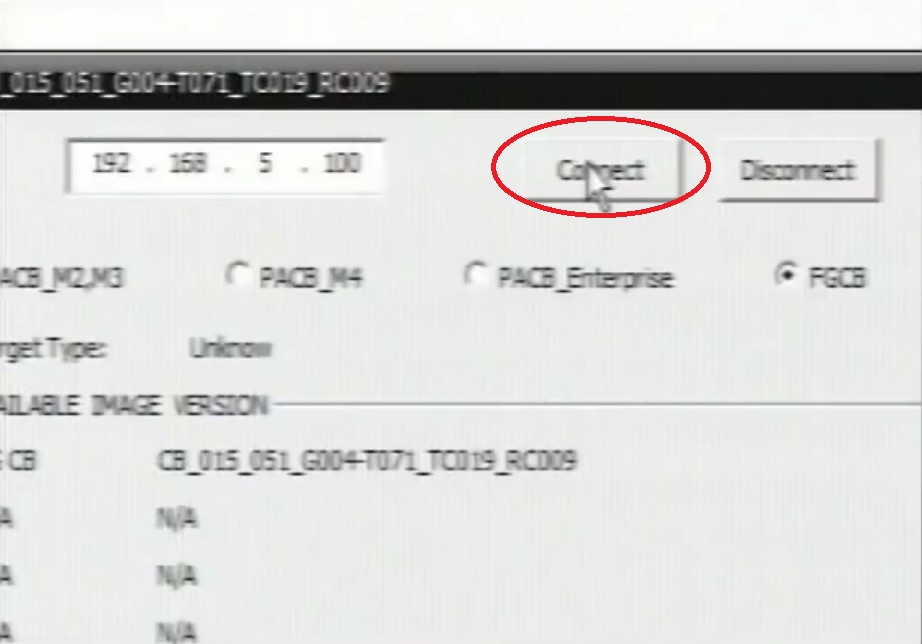

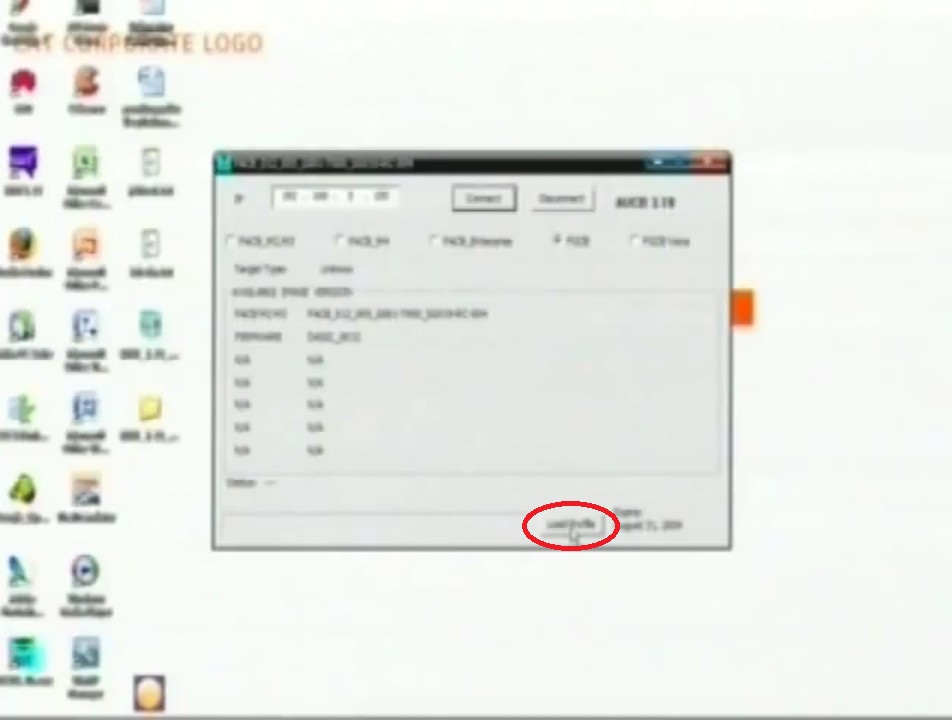

3. ทำการอัพเกรดBoxเริ่มจากเข้าไปเลือกรุ่นของconsumer boxที่ใช้อยู่ในขณะนั้นเลือกรุ่นให้ถูกต้องจากนั้นกดOpenแล้วกดConnectคลิ๊กYesคลิ๊กOK

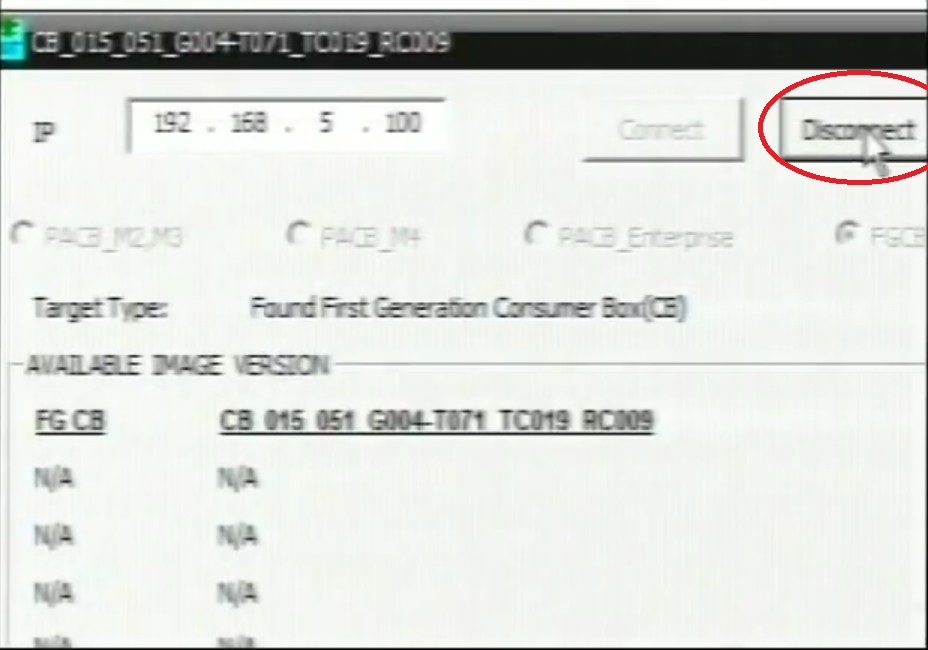

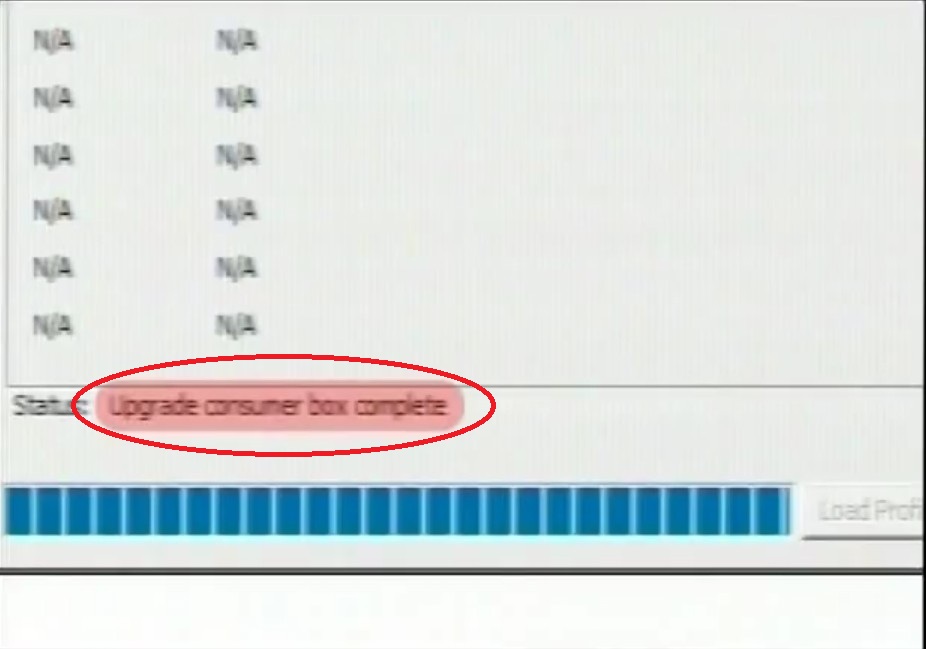

4. จากนั้นโปรแกรมจะเริ่มอัพเดทถ้าโปรแกรมอัพเกรดเรียบร้อยจะขึ้นว่า upgrade consumer box completeจากนั้นกดDisconnect

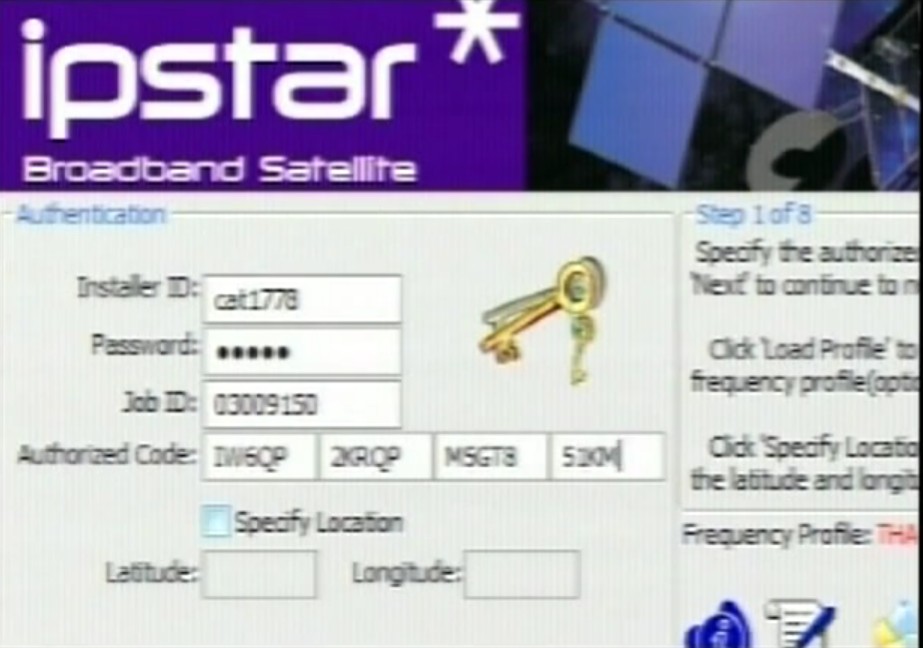

5. เปิดโปรแกรม iUATจากนั้นใส่ข้อมูลที่ได้จากJobIDแล้วคลิ๊กปุ่มNextจากนั้นกดปุ่มYes

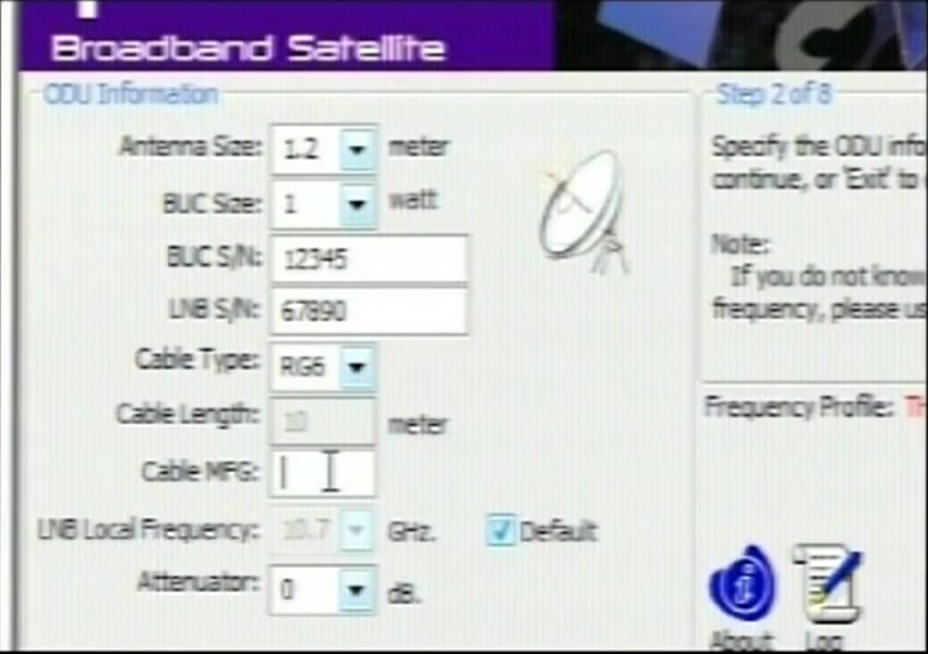

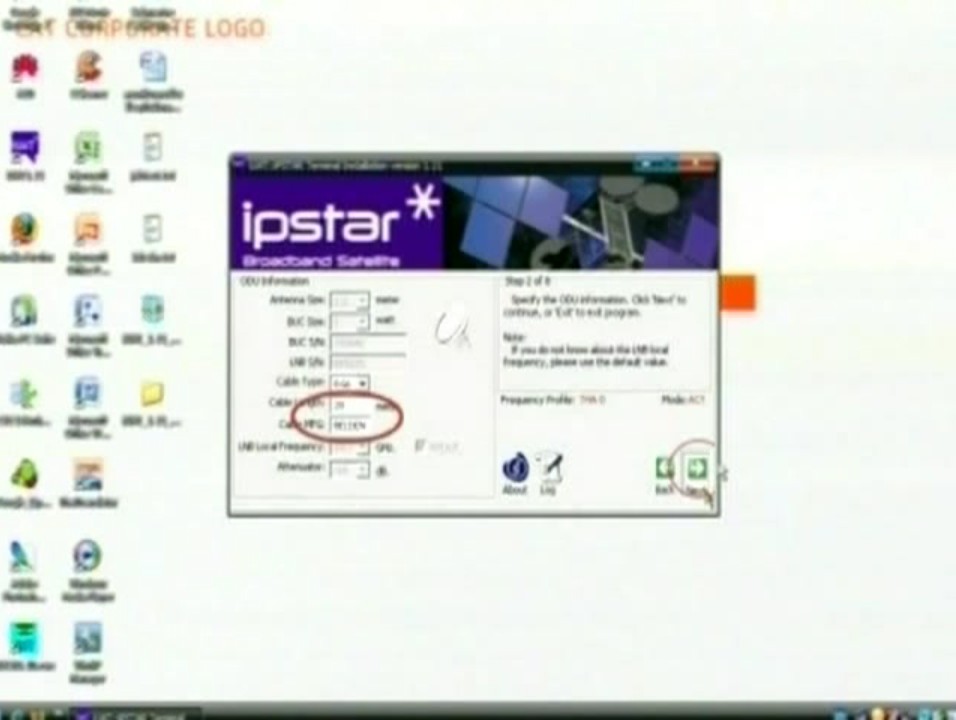

6. กรอกข้อมูลของODUเมื่อใส่ข้อมูลครบแล้วคลิ๊กปุ่มNext

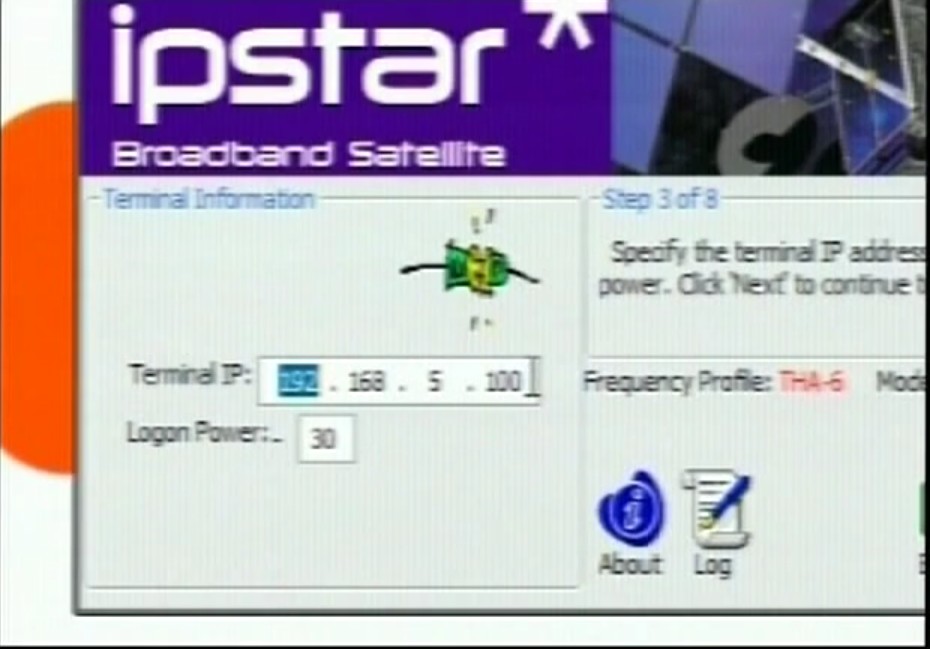

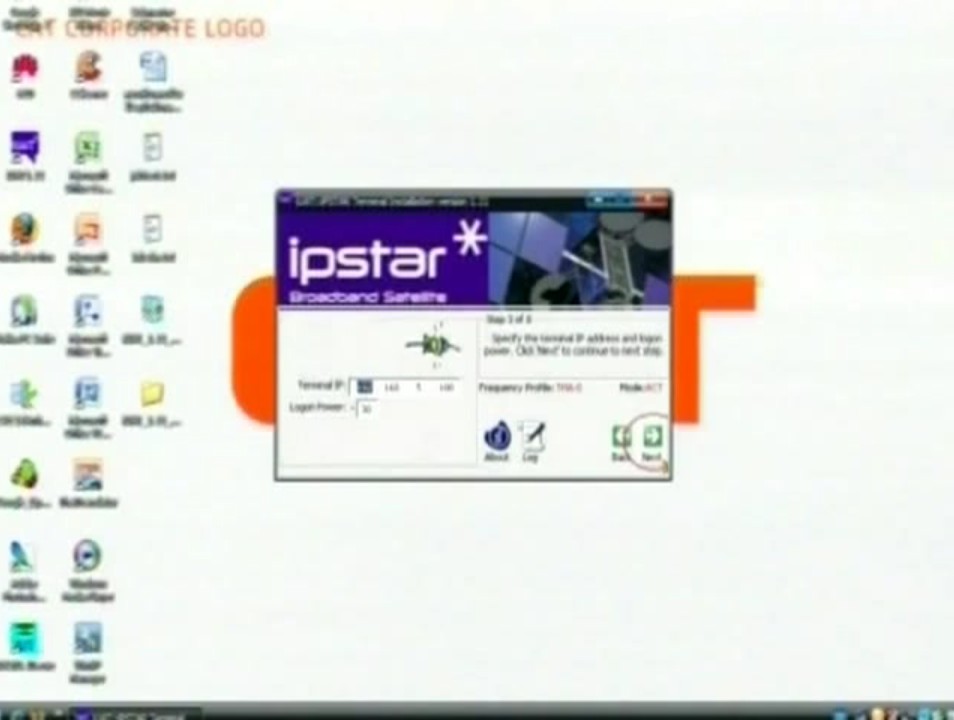

7. ใส่IP Address ของUTที่ช่องTerminal IPแล้วคลิ๊กปุ่มNext

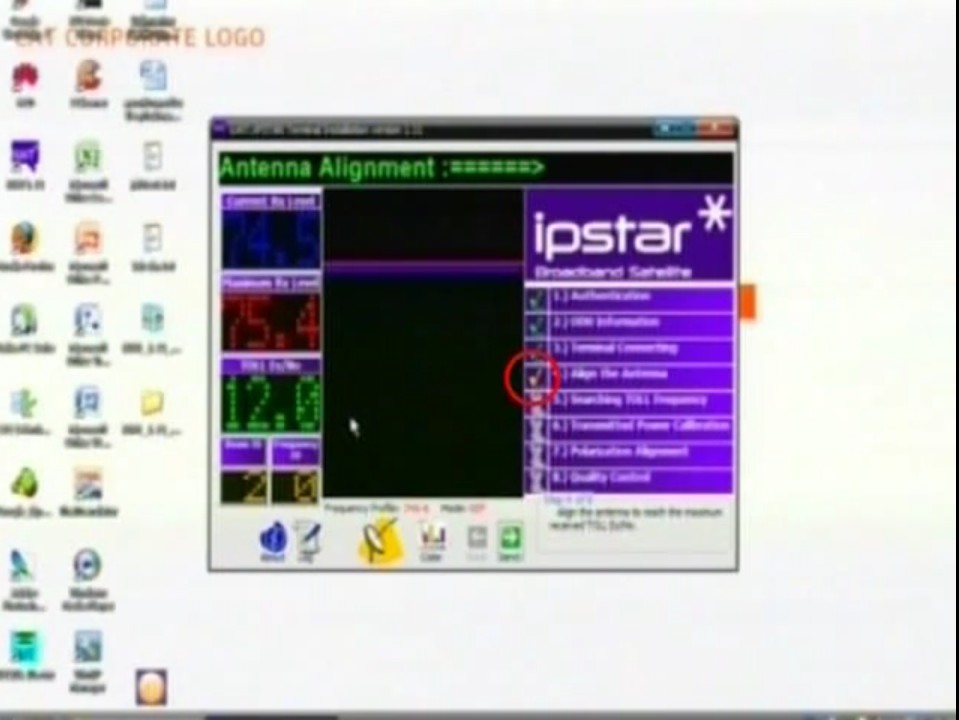

8. การปรับสัญญาณภาครับให้สังเกตตัวหนังสือด้านบนที่เขียนว่า Antenna Alignmentหรือเครื่องหมายถูกสีเหลืองด้านขวามือซึ่งแสดงให้เห็นว่าพร้อมสำหรับการปรับจานเพื่อหาสัญญาณ

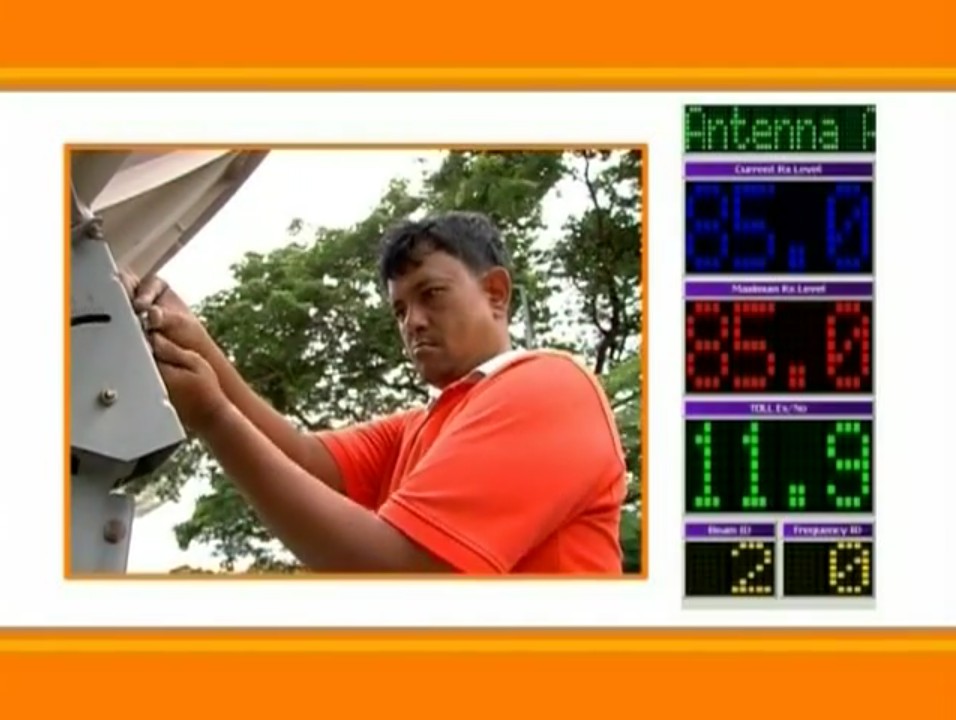

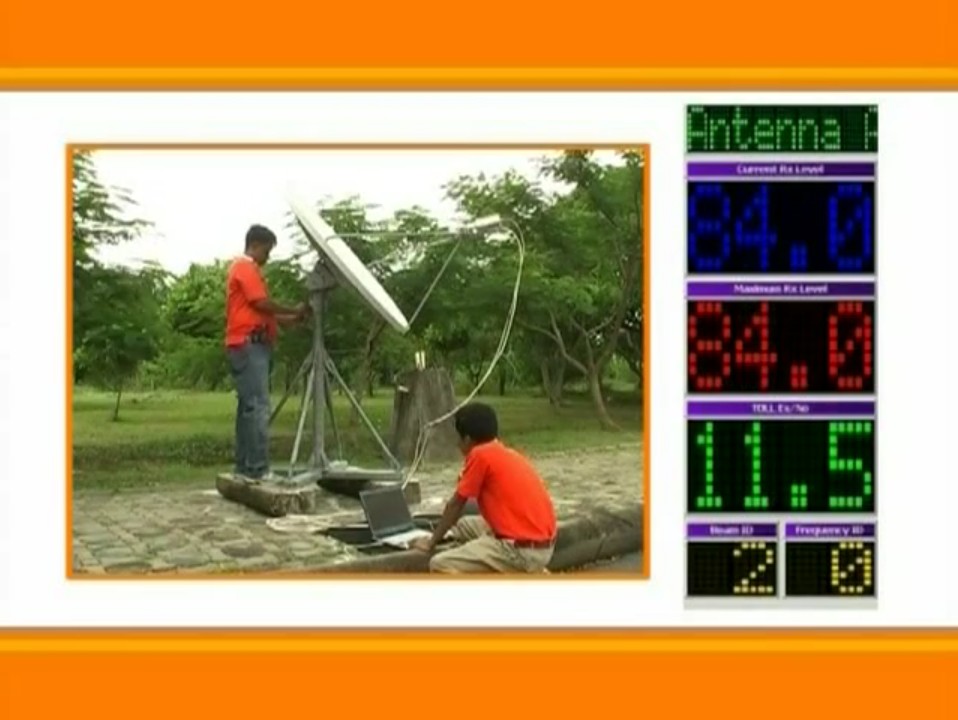

9. จากนั้นเริ่มทำการปรับจานในมุมกวาดโดยสังเกตค่าที่เปลี่ยนแปลงในช่องสีน้ำเงินและTOLL Es/Noโดยพยายามปรับให้ค่าทั้ง2ให้ได้มากที่สุดแล้วยึดน็อตให้แน่น
10. จากนั้นเริ่มทำการปรับจานในมุมก้มเงยโดยละเอียดอีกครั้งสังเกตค่าที่เปลี่ยนแปลงในช่องสีน้ำเงินและTOLL Es/Noโดยพยายามปรับให้ค่าทั้ง2ให้ได้มากที่สุดแล้วยึดน็อตให้แน่นจากนั้นคลิ๊กปุ่มNext

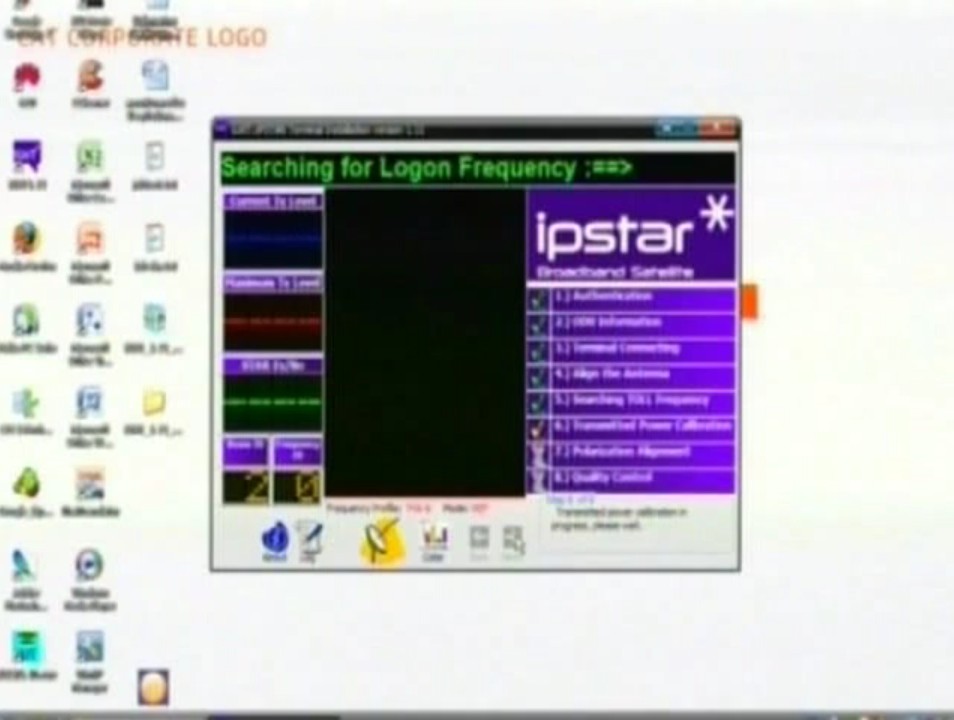

11. จากนั้นโปรแกรมจะเริ่มค้นหาTOLLและFrequency IDที่ดีที่สุดจากนั้นโปรแกรมจะทำการเลือกBeam IDและFrequency IDที่ดีที่สุด
12. โปรแกรมจะทำการคำนวณค่าTxที่เหมาะสมกับUTซึ่งค่าTxที่ได้จะมีความสัมพันธ์เท่ากับค่าความยาวสาย
13. การปรับPolarization

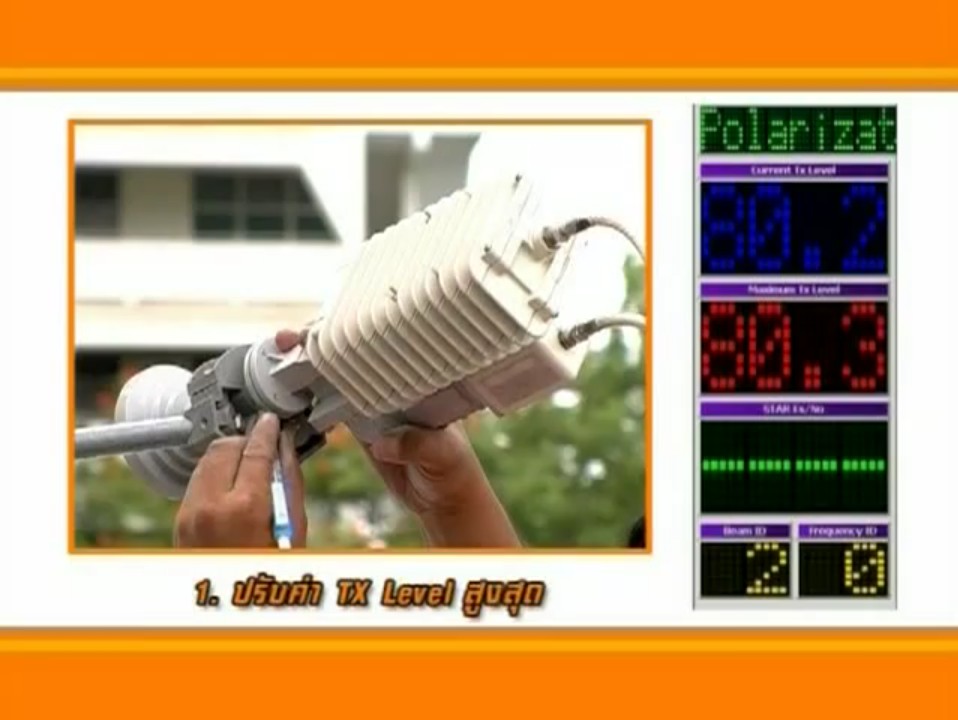

13.1 การปรับFeed ให้ได้ค่า Tx Level สูงสุดใช้ปากกาทำเครื่องหมายไว้ที่ตัวFeedกับJuncetion Block

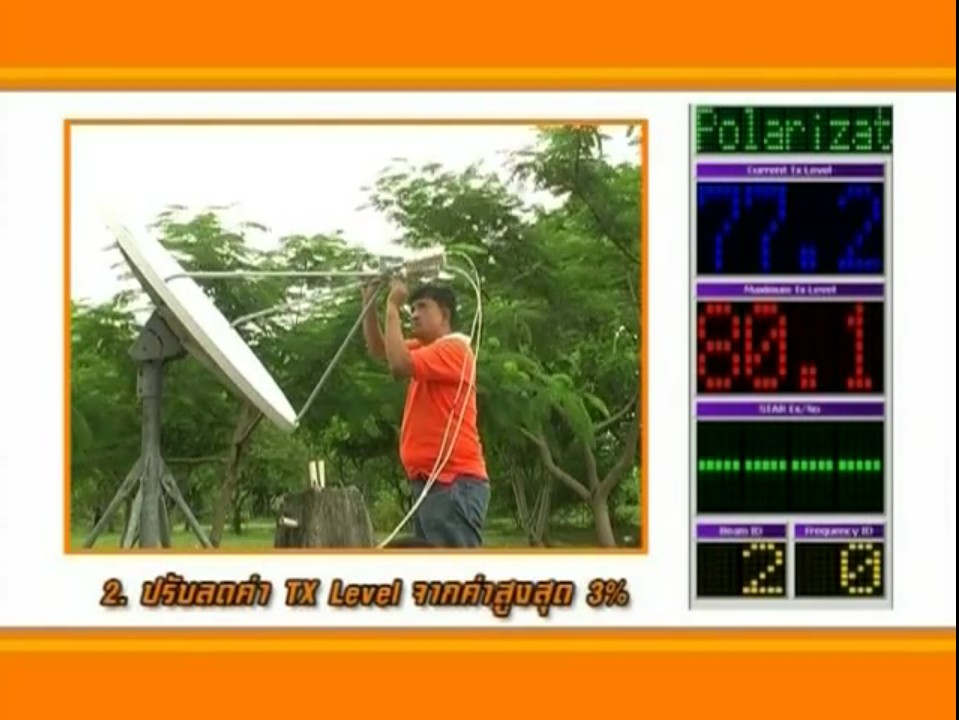

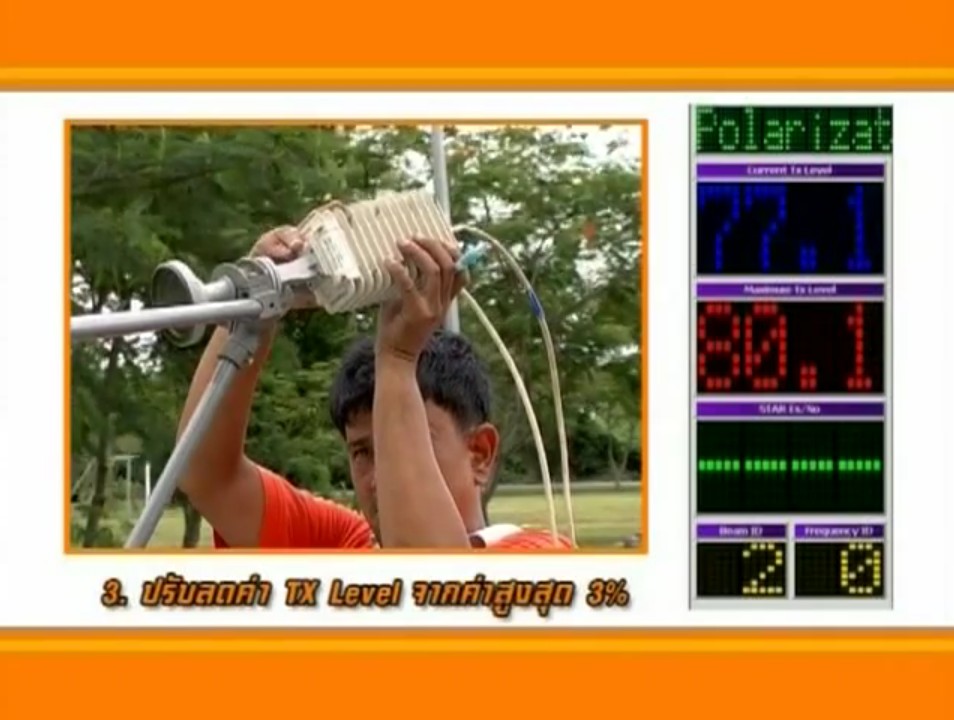

13.2 ค่อยๆปรับFeedตามเข็มนาฬิกาให้ค่า Tx Level ลดลง3%จากค่าที่ได้สูงสุดใช้ปากกาทำเครื่องหมายไว้ที่ตัวFeedกับJuncetion Block
13.3 ค่อยๆปรับFeedทวนเข็มนาฬิกาลดลง3%จากค่าที่ได้สูงสุดใช้ปากกาทำเครื่องหมายไว้ที่ตัวFeedกับJuncetion Block

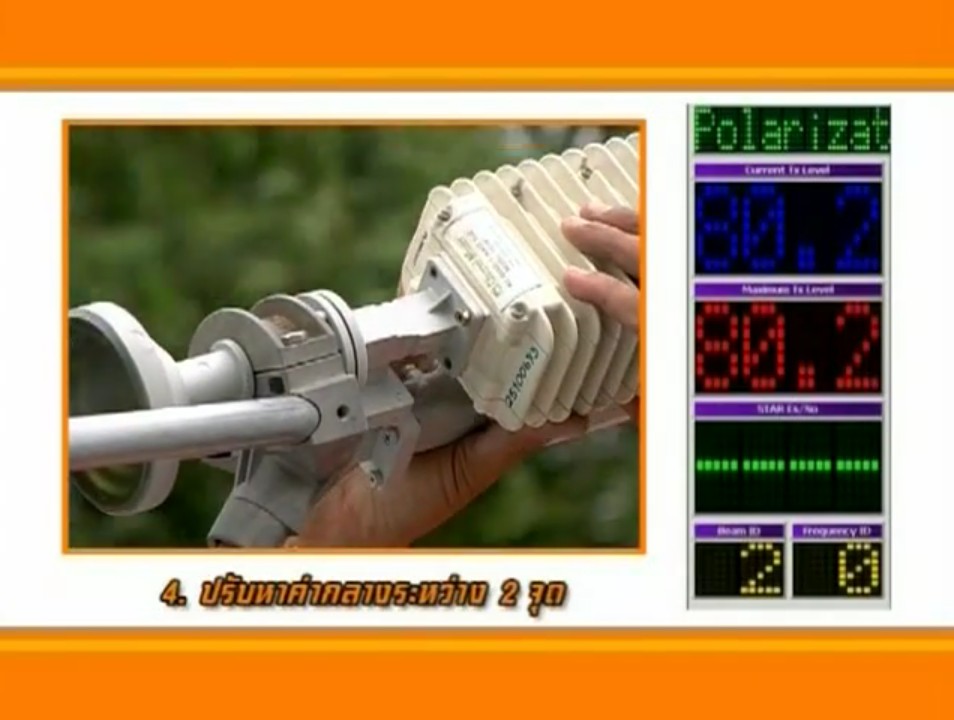

13.4 ปรับFeedให้ได้ระหว่างกึ่งกลางจุด2จุดจากนั้นขันน็อตที่Juncetion Blockให้แน่นแล้วคลิ๊กที่ปุ่มNextแล้วคลิ๊กที่ปุ่มYes
14. การทำUplink Acces Test ที่สายจริงให้ต่อสายจริงเข้ากับUTทำการเปิดโปรแกรม iUATอีกครั้ง

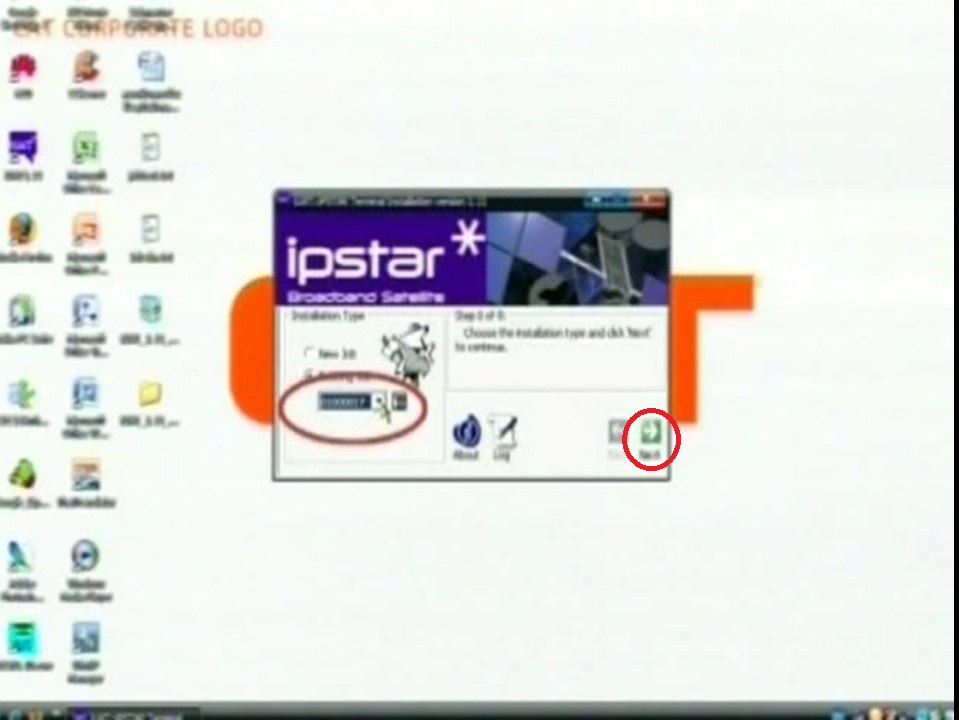

14.1 ให้เลือกExisting job เนื่องจากโปรแกรมจะจำค่าUATครั้งแรกไว้คลิ๊กที่ปุ่มNext
14.2 กรอกข้อมูลODUของสายจริงในช่องว่างให้ครบถ้วนแล้วคลิ๊กปุ่มNext
14.3 คลิ๊กปุ่มNextโปรแกรมจะทำการเชื่อมต่อไปยังUT
14.4 หลังจากนั้นไม่ต้องปรับอะไรเพิ่มเติมเนื่องจากทำการปรับไว้แล้วในครั้งแรก

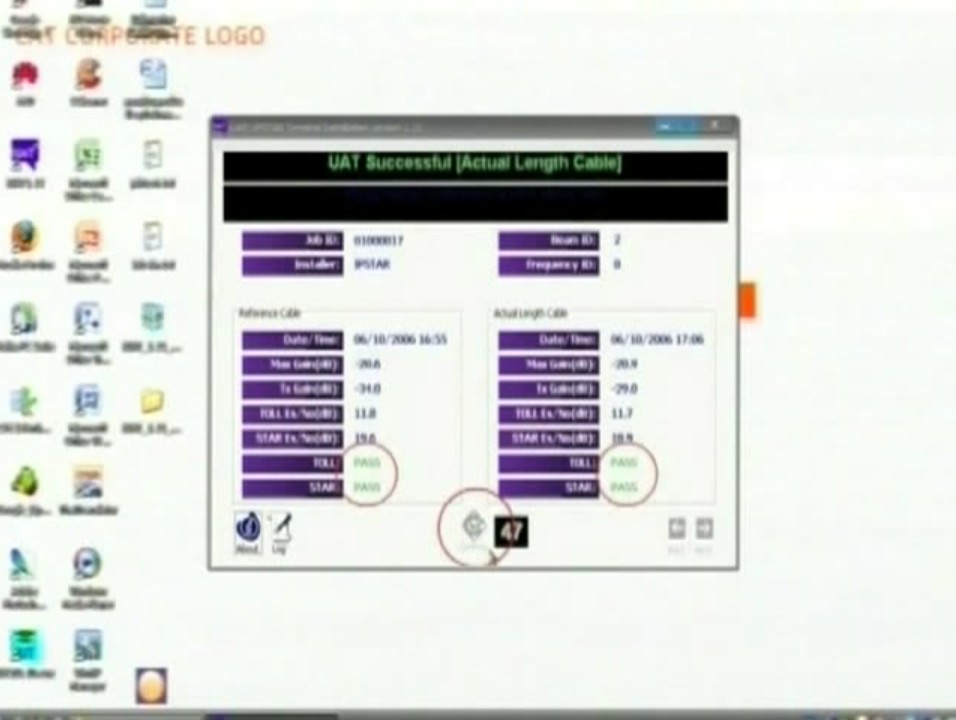

15. สังเกตให้ขึ้นPassครั้งที่1และครั้งที่2จากนั้นกดConfirmภายใน60วินาทีโปรแกรมจะทำการแก้ไขConfigurationในUTให้อยู่ในโหมดLog inและระบบจะสั่งActivate UTที่Gatewayโดยอัตโนมัติ
16. หลังจากติดตั้งเสร็จควรทดสอบระบบNetworkโดยการPingไปที่Gatewayหรือเข้าเว็บไซด์เพื่อทดสอบว่าระบบสามารถใช้งานได้
