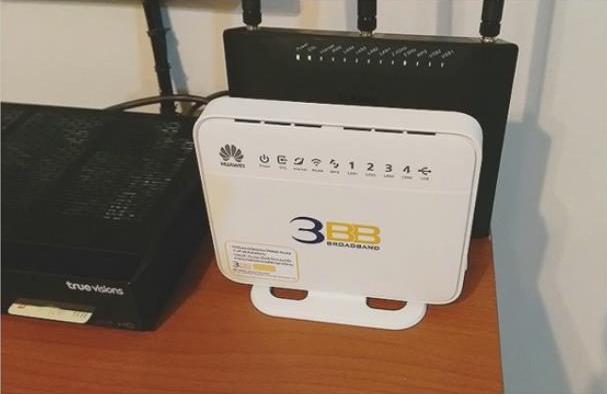

โมเด็ม ที่มี Wi-Fi ในตัว และมีพอร์ตแลน 4 พอร์ต
สามารถกระจายสัญญาณได้ในแนวตั้งถึง 12 เมตร ในแนวนอนห่างผนังไม่เกิน 2 ชั้น สามารถรองรับได้

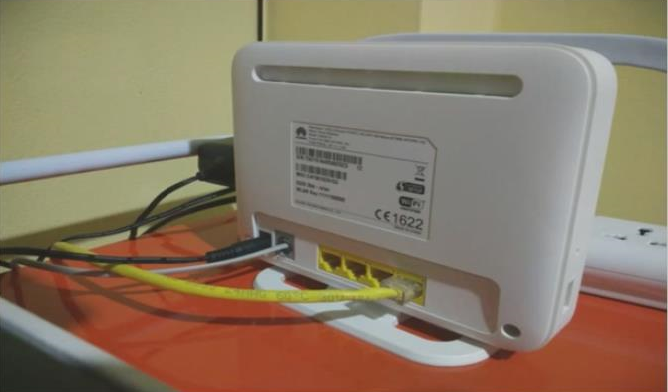

ด้านหลังจะมีพอร์ตแลน สีเหลืองประมาณ 4 พอร์ต
สามารถนำอุปกรณ์ในการขยายสัญญาณมาต่อได้ เพื่อกระจายสัญญาณในจุดอื่น
พอร์ตถัดมาจะเป็นพอร์ตของสายโทรศัพท์ และพอร์ตของอะแด็ปเตอร์

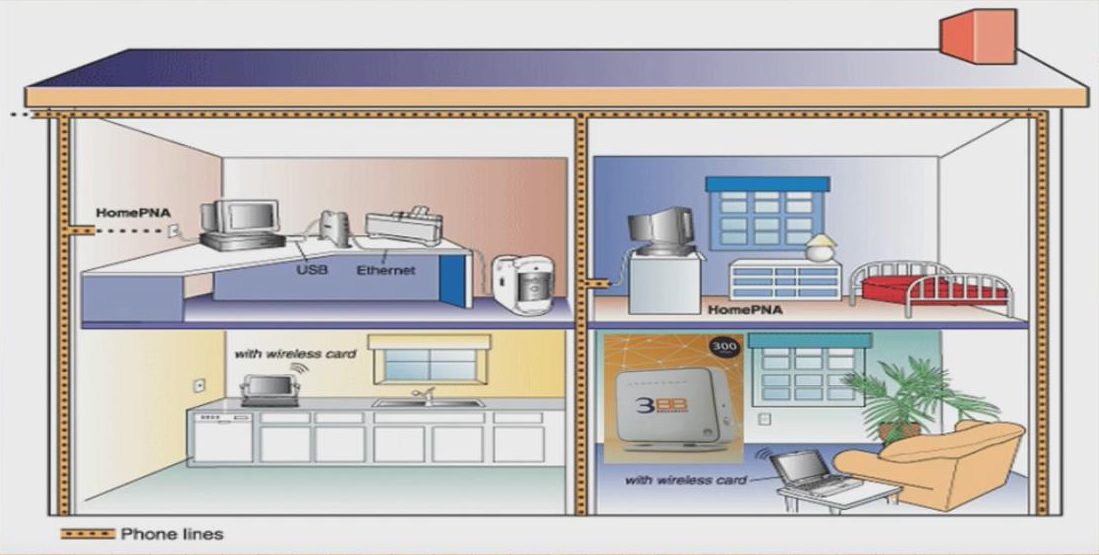

การวางตำแหน่งของอุปกรณ์ (WIFI + 4 LAN)
การวางตำแน่งของอุปกรณ์ Wi-Fi และในที่นี้จะแนะนำให้วางในชั้นที่คิดว่ามีคนอยู่มากที่สุด เช่น ห้องนั่งเล่น
จะสามาถเชื่อมต่อคอมพิวเตอร์โน๊ตบุ๊คได้ หรือจะเชื่อมต่ออุปกรณ์อื่นๆ โดยใช้สายแลนได้ถึง 4 พอร์ต
ยกตัวอย่าง คอมพิวเตอร์ตัวหนึ่งอยู่ชั้นสองเชื่อมต่อด้วยพอร์ตแลน ส่วนอีกห้องที่ชั้นสองเหมือนกัน เชื่อมต่อด้วยพอร์ตแลนเหมือนกัน
ทั้งนี้ชั้นสองสามารถใช้อุปกรณ์ Wi-Fi ได้ เพราะความสูงของสัญญาณอยู่ที่ 12 เมตร (หรือประมาณตึกสามชั้น)
สามารถรับสัญญาณได้ แต่ตัวกระจายสัญญาณไม่สามารถผ่านบ้านที่มีมุ้งลวดได้ จึงต้องเดินสายแลนเพื่อใช้อุปกรณ์อื่นๆ แทนจึงจะเหมาะสม
การต่อแลน ภายในบ้าน
ใช้สายแลนชนิดภายใน INDOOR สายขาว ชนิด CAT 5Eหรือ CAT.6 ,การ์ดแลน 10/100/1000 , หัว RJ45 ,คีมเข้าหัวแลน

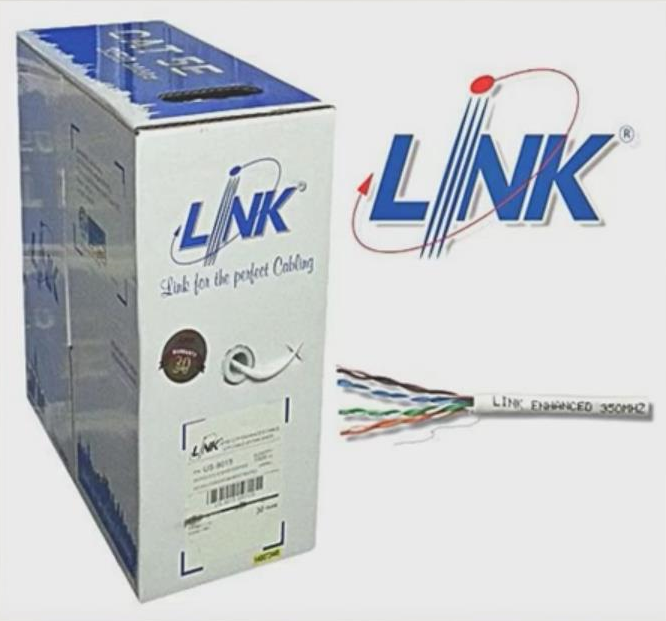

สายแลนชนิดภายใน INDOOR สายขาว ชนิด CAT 5Eหรือ CAT.6

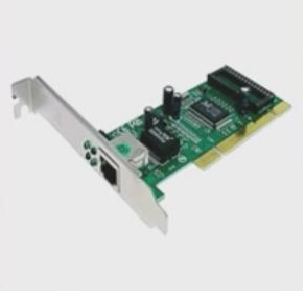

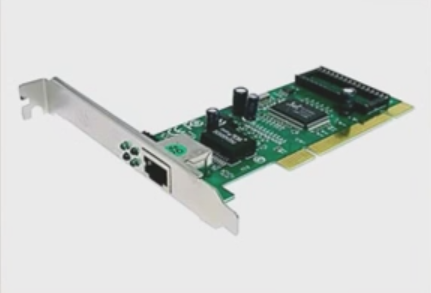

การ์ดแลน 10/100/1000

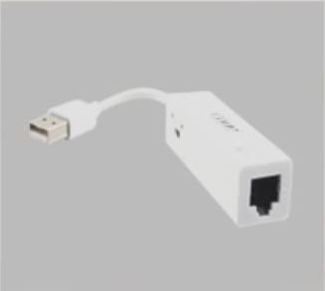

การ์ดแลนแบบเป็น USB

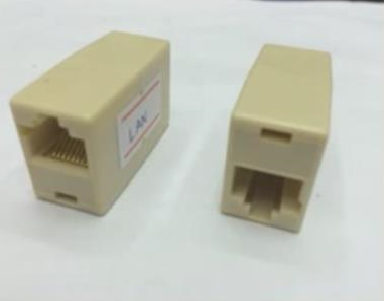

ตัวต่อสายแลน กรณี ที่สายแลนสั้นเกินไป
อุปกรณ์ชิ้นนี้ ไม่แนะนำให้ใช้แบบถาวรเนื่องจาก ตัวอุปกรณ์มีความบาง

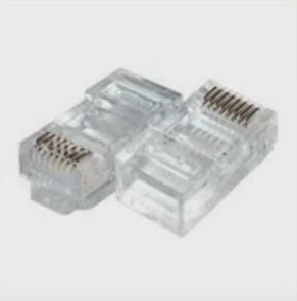

หัวRJ45 หรือ หัวแลน

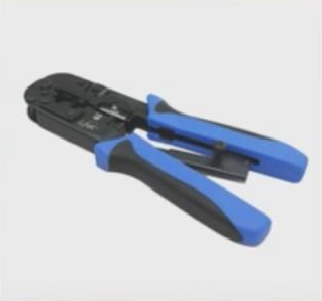

คีมเข้าหัวแลน

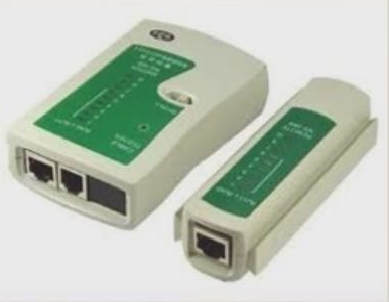

เครื่องเช็คหัวแลน

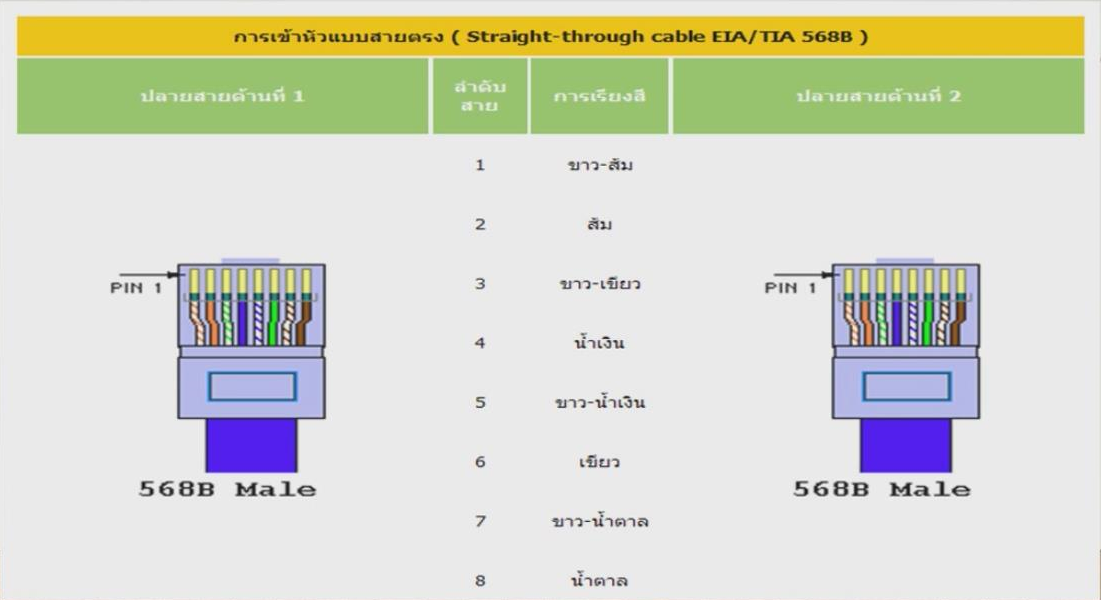

การเข้าหัว RJ45
การต่อสายแลน ภายนอกบ้าน

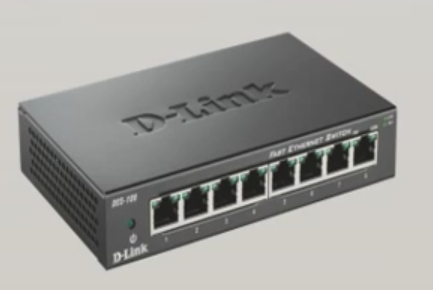

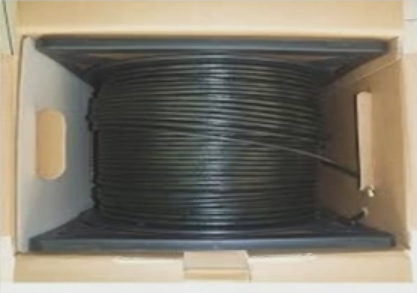

ใช้สายแลนชนิด OUTDOOR สายดำ ชนิด CAT 5E หรือ CAT 6 , การ์ดแลน 10/100/1000 , หัว RJ45 , คีมเข้าหัวแลน ระยะทาง 200 เมตร ควรต่อ HUB / WIRELESS ROUNTER 1ตัว เพื่อทวนสัญญาณ แนะนำใช้ ASUS ROUTER N300 (RT-NI2+)
อุปกรณ์สำหรับการติดตั้งแบบ Outdoor (ต้องซื้อด้วยตัวเอง ทาง 3BB จะไม่มีอุปรณ์ชนิดนี้มาให้ กรณีเดินสายแบบ Outdoor )

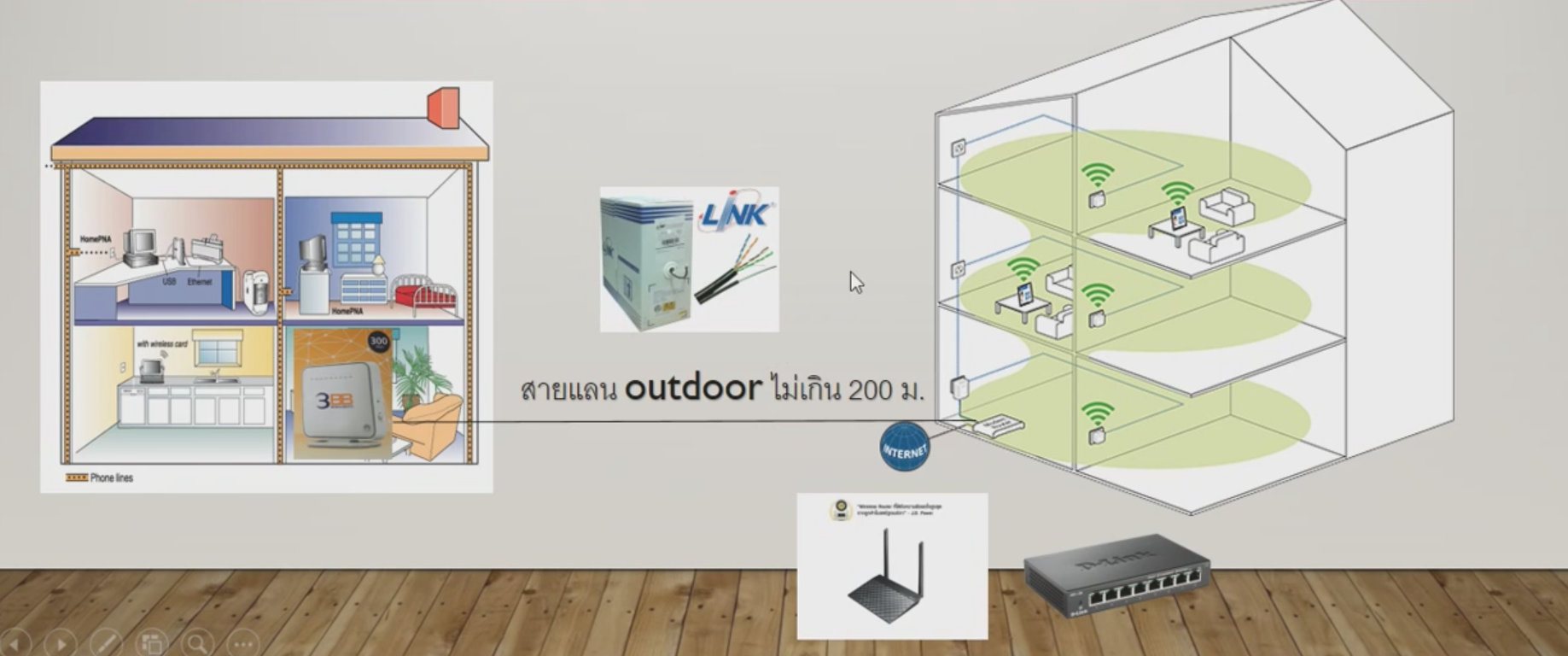

การต่อแลนภายนอก ด้วยสายแลน OUTDOOR สีดำ กรณีสัญญาณ WIFI ไปไม่ถึง
การต่อสายแลนภายนอก ควรต่อสายแลนที่เป็นสาย Outdoor มียาวไม่เกิน 200 เมตร ต่อด้วยสายแลน แนะนำให้ใช้ยี่ห้อ Link ในการต่อ
เมื่อเราติดตั้งอินเทอร์เน็ตของ3BB ในห้องนั่งเล่นแต่อยากเดินสายแลนไปอีกจุดหนึ่ง แต่สัญญาณWi-Fi ไปไม่ถึง เพราะว่าระยะห่างจากบ้านหลัง A ไปบ้านหลัง B ไกลเกินไป
ดังนั้นจึงต้องเดินสายแลน จะใช้สายแลนแบบ Outdoor ต่อหัวแลนกับอุปกรณ์ Router ของ 3BB 1พอร์ตแล้วลากสายแลนไปอีกจุดนึง
โดยเสียบกับพอร์ตที่1ของอุปกรณ์กระจายสัญญาณ อาจจะใช้ของ ASUS หรือ DLINK ก็ได้ แต่ในที่นี้ใช้ของ ASUS ROUTER N300 (RT-NI2+)
ในการกระจายสัญญาณ มีถึง 2 โหมดภายในตัว เหมาะแก่การกระจายสัญญาณในจุดที่อับสัญญาณ
