Bernd Brinkmann´s

Bau einer

FlatFieldBox
(FFB)

zu den Bildern am Ende dieses Textes

Anforderungen an eineFlatfieldbeleuchtung:

gleichmï¿½ï¿½ige Lichtstï¿½rke ï¿½ber das gesamte Bildfeld

regelbare Helligkeit

zu jeder (Tages-) und Nachtzeit einsetzbar

einfache Handhabung

Vorteile bei der Herstellung eines Flatfields durch Flatfieldbox gegenï¿½ber Skyflatfield:

reproduzierbare Vorgehensweise

frei einstellbare Helligkeit ==> gleich bleibende Belichtungszeit

unabhï¿½ngig vom Wetter

kein Horizontgradient mehr

keine sich abbildenden Sterne

Realisierung:

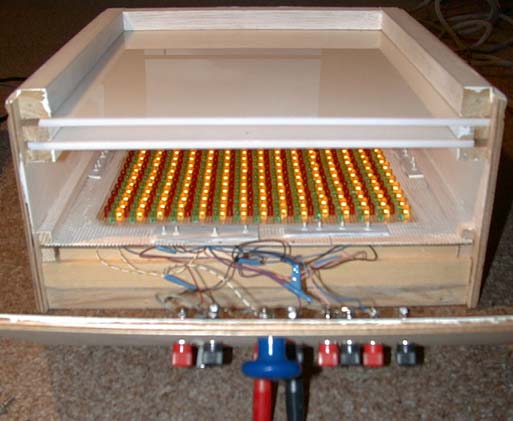

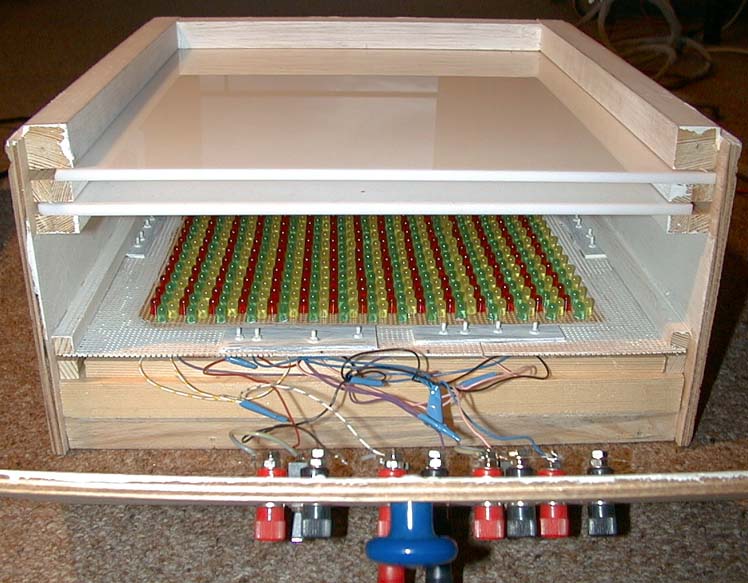

ein Array aus Leuchtdioden

in einem Kasten hinter opakem weiï¿½em Kunststoff

kombinierte Reihen- und Parallelschaltung

ca. 10 bis 12 V bei 0.1 bis 1.5 A

Betrieb ï¿½ber ein regelbares Netzgerï¿½t mit Stromstï¿½rkeneinstellung

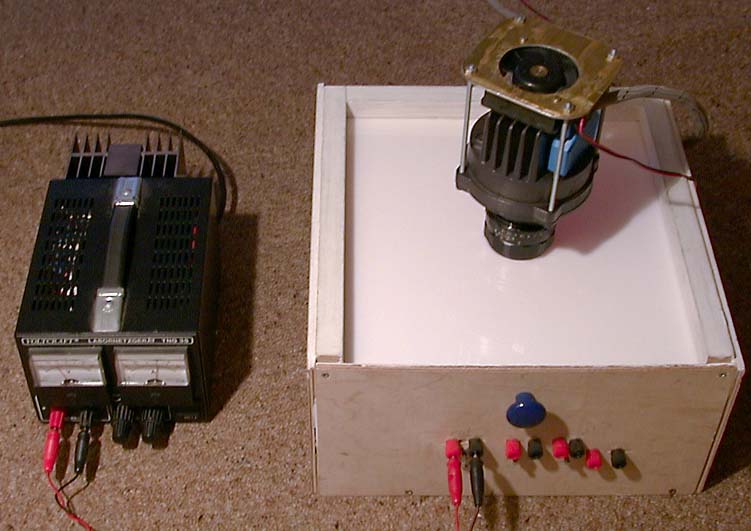

FFB wird auf Teleskopoptik aufgesetzt oder

Optik wird auf FFB gestellt (Objektiv zeigt nach unten)

densitometrisch gemessene Helligkeitesverteilung:

Materialliste:

je 225 rote, gelbe und grï¿½ne 5 mm - Leuchtdioden
6 Europlatinen
1 oder 2 opake Kunststoffplatten ( 30 x 30 cm, 5 mm dick)
7 m Vierkantleisten ( 5 mm x 5 mm )
2 m Vierkantleisten (20 mm x 20 mm )
0.3 qm Sperrholz ( 6 mm )
Kleinteile (4 mm Steckbuchsen, Kippschalter, Litze, Schrauben, Leim, weiï¿½e Farbe)

Die Kosten:

Leuchtdioden	DM 67.50
Platinen	DM 24.00
Kunststoffplatten	DM 30.00
Holz	DM 20.00
Kleinteile	DM 20.00
	---------------
Summe	DM 161.50

Schluï¿½bemerkungen:

sehr gute Praxistauglichkeit, vor Allem bei Weitwinkel-CCD-Aufnahmen (Gesichtsfeld > 3 Grad)

keine Probleme mit Horizontaufhellung wie bei Skyflatfield(bei 15 Grad Gesichtsfeld unmï¿½glich)

mögliche Verbesserungen:

!! evtl. dï¿½nneres Holz benutzen !!
!! Vorsicht vor ungewollten Lï¿½tbrï¿½cken !!
!! nicht weiter vergrï¿½ï¿½erbar (Europlatine) !!

Helligkeitsverteilung der Flatfieldbox gemessen mit einer Streuscheibe

	-10,5	-8,4	-6,3	-4,2	-2,1	0,0	2,1	4,2	6,3	8,40	10,5
-12,6	0,45	0,40	0,37	0,33	0,31	0,32	0,32	0,34	0,37	0,42	0,48
-10,5	0,35	0,29	0,24	0,22	0,19	0,19	0,20	0,21	0,24	0,29	0,37
-8,4	0,27	0,19	0,15	0,12	0,09	0,09	0,10	0,10	0,13	0,19	0,27
-6,3	0,22	0,14	0,09	0,07	0,04	0,03	0,04	0,05	0,08	0,13	0,22
-4,2	0,18	0,10	0,07	0,05	0,01	0,00	0,01	0,03	0,05	0,11	0,19
-2,1	0,16	0,09	0,05	0,03	0,00	0,01	0,01	0,01	0,05	0,09	0,17
0,0	0,17	0,10	0,05	0,03	0,00	0,00	0,01	0,01	0,05	0,10	0,18
2,1	0,19	0,11	0,06	0,03	0,00	0,00	0,01	0,01	0,04	0,10	0,18
4,2	0,21	0,12	0,08	0,06	0,02	0,01	0,01	0,02	0,06	0,11	0,18
6,3	0,23	0,15	0,11	0,09	0,05	0,04	0,04	0,05	0,08	0,13	0,21
8,4	0,29	0,21	0,17	0,15	0,11	0,10	0,09	0,10	0,14	0,18	0,26
10,5	0,36	0,30	0,26	0,25	0,20	0,19	0,19	0,21	0,24	0,26	0,32
12,6	0,47	0,41	0,37	0,32	0,29	0,29	0,29	0,30	0,33	0,36	0,41

Die Spalten- und Zeilenköpfe geben den Abstand in cm vom Mittelpunkt der Flatfieldbox an. Die Zahlen innerhalb der Tabelle geben die mit einem Durchlichtdensitometer gemessenen Lichtabfall in photographischen Dichten an. Orange hinterlegte Felder werden bei einem Teleskop mit 8" Öffnung benutzt.

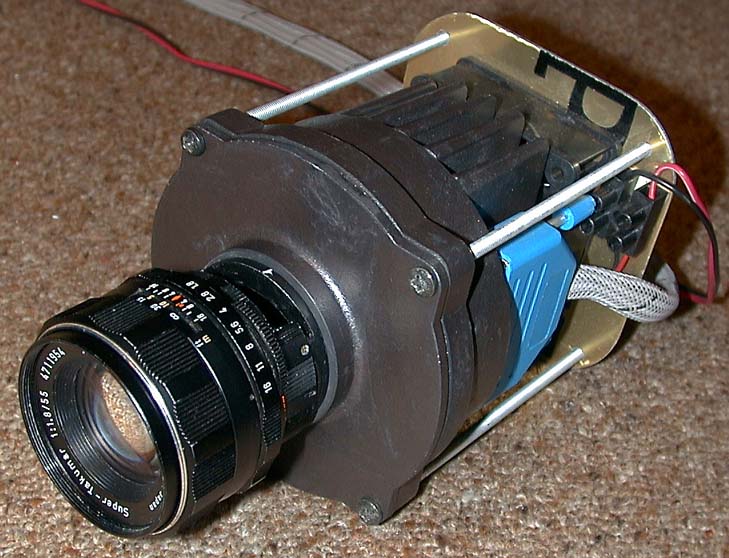

Hier die Besonderheiten meiner Starlight SX:

Auf der Metallplatte, die von den 4 Gewindestangen getragen wird, ist ein 12V-Lüfter montiert, der die kalte Umgebungsluft in die Kühlrippen bläst.
Als Distanzstück zur Erlangung des Fokus dienen M42-Zwischenringe. Hier ein aufgesägter zur Aufnahme von verschiedenen 1 1/4"-Filtern, die in eine Steckfassung eingeschraubt werden können.
Nicht sichtbar ist unten im Kameragehäuse eine 1/4"-Stativgewindebohrung.
