JUSTIFICACION

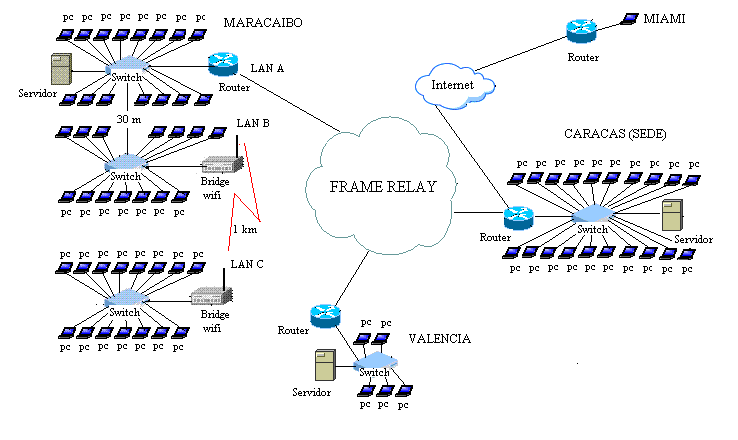

La red que se
propone en este trabajo esta catalogada como una red WAN.
Una Wan es
una Red de Área Extensa que se extiende sobre un área geográfica amplia,
a veces un país o un continente.
Además se conoce como un sistema
de comunicación que interconecta redes computacionales (LAN) que están
en distintas ubicaciones geográficas. Los enlaces atraviesan áreas
públicas locales, nacionales o internacionales, usando en general como
medio de transporte la red pública telefónica.
Por otro
lado las redes de

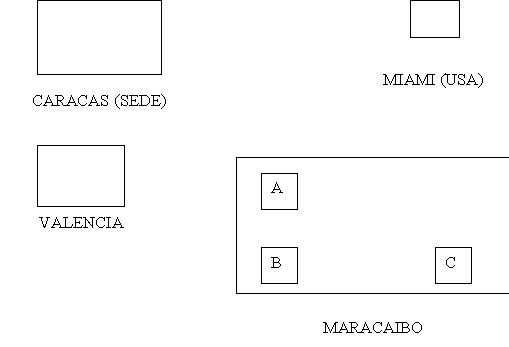

Caracas, Maracaibo y Valencia utilizan la filosofía cliente servidor en
la cual una computadora (un servidor) ejecutando programas especiales
que "esperan" por demandas de otras computadoras (clientes), usualmente
sobre una red. Las computadoras del cliente ejecutan programas
especiales que los dejan ponerse en contacto con y comunicarse con un
servidor. Cuando se establece una conexión, el servidor usualmente
"sirve" datos solicitados a el cliente. Pero otras interacciones varias
son también posibles, tal como la actualización de datos en el servidor
por el cliente
Medios de transmisión:
· Cables UTP
Categoría 6 el cual soporta 250 MHZ con conexiones de 250 Mbps hasta
1000 Mbps, el cual fue instalado en todas las redes locales del proyecto
, este tipo de cableado estructurado está basado en un cable de par
trenzado no apantallado Se encuentra normalizado de acuerdo a la norma
TIA/EIA-568-B.
- Transmisión
radio enlaces Wireless Fidelity) conjunto de estándares para redes
inalámbricas basado en las especificaciones IEEE 802.11 (especialmente
la 802.11b), creado para redes locales inalámbricas. Se utilizo este

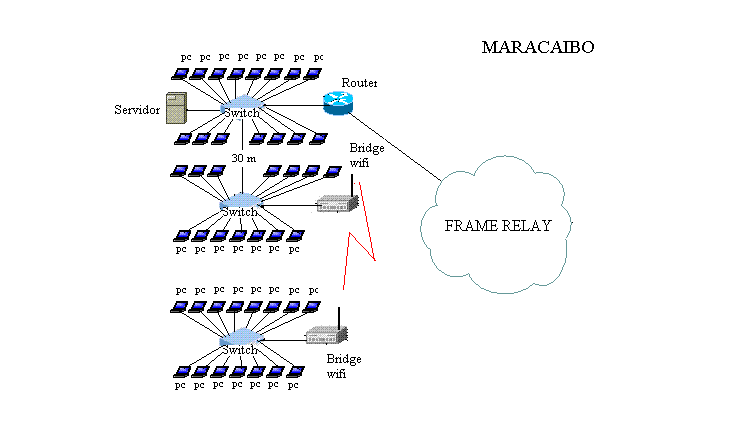

medio de transmisión para unir la red LAN B con la red LAN C de
Maracaibo.
Tipos
de Conmutación
-Entre las
sucursales de Caracas, Valencia y Maracaibo, la comunicación se realiza
utilizando tecnología Frame Relay, la cual divide la información en
cuadros de datos que transmite mediante tecnología de conmutación de
paquetes. El método es flexible ya que los cuadros pueden ser de
cualquier tamaño dentro de cierto rango, incluir cualquier información
para el control de protocolos y transmitir cualquier protocolo de red.
La ventaja que ofrece Frame Relay es que se puede tener ancho de banda
por demanda garantizando un mínimo del mismo. cada equipo terminal
entrega a la red los paquetes que va generando, cada nodo recibe,
transmite y procesa hasta llegar a su destino final.
Protocolos:
En las redes
LAN de las sucursales Caracas, Valencia y Maracaibo se utiliza el
protocolo CSMA (Carrier Sense with MuItiple Access). La conexión en
Miami donde se emplea VPN e utiliza el protocolo TCP/IP (Transmisión
Control Protocol/Internet Protocol). El servicio Frame Relay utiliza su
propio protocolo.
Topología de las
redes
Se utilizo

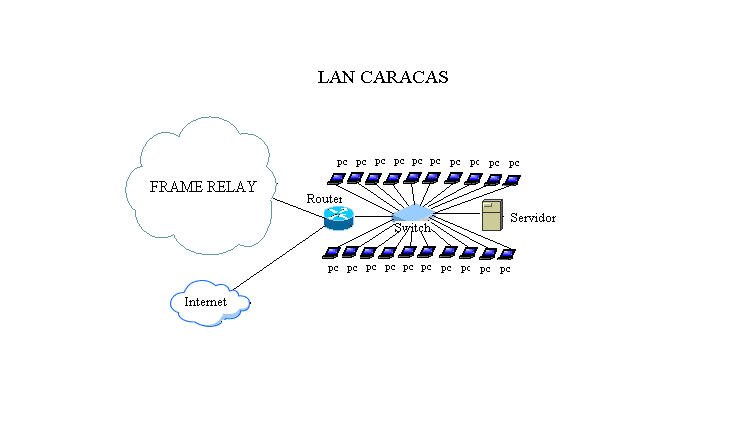

topología en estrella en Caracas, Valencia y Maracaibo.
Descripción de equipos
utilizados
Switch:
Dispositivo
que permite la interconexión de redes de computadoras que opera en la
capa 2 del modelo OSI. Permite interconectar dos o más segmentos de red,
funcionando de manera similar a los bridges, pasando datos de una red a
otra, de acuerdo con la dirección MAC de destino de los datagramas en la
red. Los switches se utilizan cuando se desea conectar múltiples redes.
Mejoran el rendimiento y la seguridad de las redes Lan.
El
swicth solamente envía información cuando es necesario. Una vez que
aprende qué dispositivos pueden alcanzarse a través de cada puerto, el
conmutador solamente pasará paquetes a los puertos adecuados. De este
modo, un conmutador puede reducir la cantidad de tráfico en gran medida,
y mejorar el rendimiento de la red..
Router:
Un routers
son equipos que trabajan en el nivel 3 de estándar ISO de OSI(pueden
filtrar protocolos y direcciones a la vez). Además los routers pueden
interconectar redes distintas entre sí (eligen el mejor camino para
conectar ...).
Un router trabaja con tablas de enrutado con la
información que generan los protocolos, deciden si hay que enviar un
paquete o no, deciden cual es la mejor ruta para enviar un paquete y la
mejor ruta para enviar información de un equipo a otro, puede contener
filtros a distintos niveles, etc.
Poseen una entrada con multiples
conexiones a segmentos remotos, garantizan la fiabilidad de los datos y
permiten un mayor control del tráfico de la red. Su método de
funcionamiento es el encapsulado de paquetes
Servidores:
Dispositivo
de almacenamiento de archivos en una red de área local, o en Internet,
al que los distintos usuarios de la red pueden acceder, en función de
los privilegios que les hayan sido dados por parte del administrador.
Firewall: Este
dispositivo se utilizó para proteger la red VPN donde se configuraron
políticas para permitir pasar el tráfico VPN hacia la red interna o
propia de la empresa..
Tecnología utilizada
Frame Relay
Es una tecnología de conmutación
de tramas, en el cual ancho de banda se maneja por sobre venta, jugando
a la probabilidad que cuando unos no requieran BW lo liberen para ser
utilizados por otros. En esta tecnología se paga por lo que se consume,
lo que lleva a economías significantes.
Red Virtual Privada
(VPN)
Es una red
privada que se extiende, mediante un proceso de encapsulación y en su
caso de encriptación, de los paquetes de datos a distintos puntos
remotos mediante el uso de unas infraestructuras públicas de
transporte.
Los paquetes de datos de la red privada viajan por medio
de un "túnel" definido en la red pública.
