Visita 08 - Residencial Mar Aberto

Sexta-feira (07/11/08) - Horário da Visita: 14:00 - 15:00

Nesta visita, realizada no dia 07/11/2008 (sexta-feira), realizou-se a concretagem das vigas baldrames, dando-se, portanto, como finalizados os serviços referentes a fundações. Assim, a próxima etapa de execução da obra já seria referente à estrutura da edificação, com a montagem das fôrmas dos pilares do pavimento térreo. Dessa forma, o registro dessa visita (do dia 07/11/2008) marca o encerramento das visitações a esta obra (Residencial Mar Aberto).

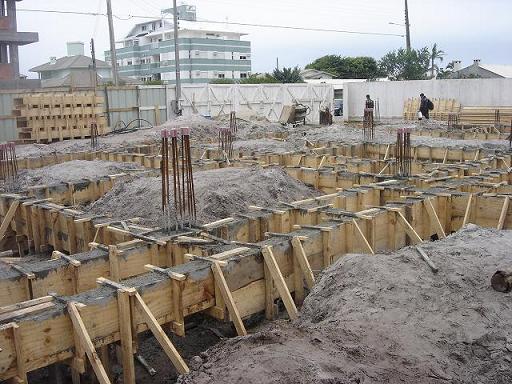

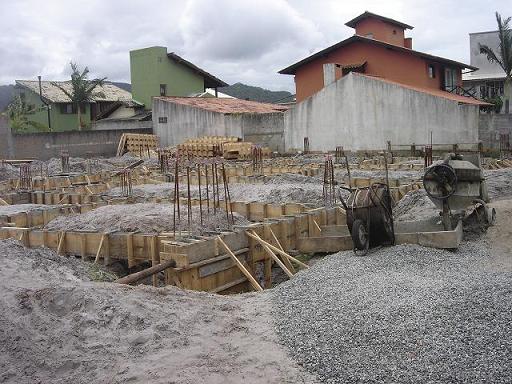

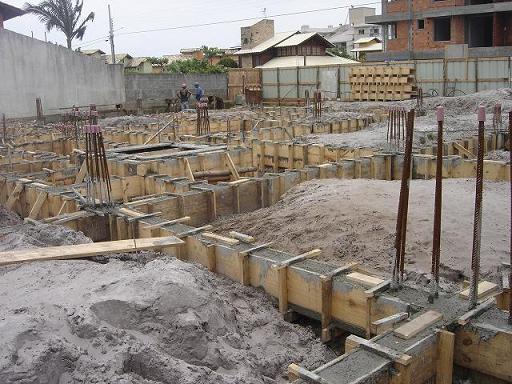

As fotos 1, 2 e 3 mostram a visão geral do canteiro de obras (de diferentes ângulos), com todas as vigas baldrames recém concretadas e os devidos contra ventamentos. Essas fotos gerais passam a informação da fase em que se encontra a construção.

Foto 1: Visão geral do canteiro de obras, com as vigas baldrames recém concretadas. Os gastalhos das vigas apresentam espaçamento de 60cm entre si, impedindo deformação acentuada das fôrmas e garantindo o perfeito estado do concreto.

Na foto 1, percebe-se ainda que foram executados gastalhos para todas as vigas baldrames, dispostos com um espaçamento máximo de 60cm. Presas aos gastalhos por pregos, foram colocadas estacas, com uma das pontas cravadas no solo. Os gastalhos existem para garantir que as fôrmas não se abrirão devido à pressão exercida pelo concreto ou por outros impactos que podem ocorrer contra as vigas dentro do canteiro de obras. As estacas, garantem o contraventamento e dão maior rigidez às fôrmas.

Foto 2: Visão geral do canteiro de obras. Observa-se que o concreto das vigas está em estado fresco.

Foto 3: Visão geral do canteiro de obras.

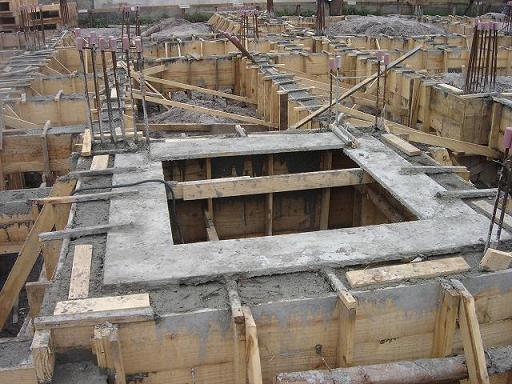

Observou-se, nesta visita, que não foram tomados os cuidados necessários com relação à estanqueidade das fôrmas das vigas baldrames. Como pode-se ver na figura 4, na viga ao fundo do poço do elevador, há vazamentos de concreto fresco por entre os espaços das fôrmas.

Foto 4: Na viga baldrame visualizada ao  fundo do poço do elevador podemos observar a não estanqueidade das fôrmas.

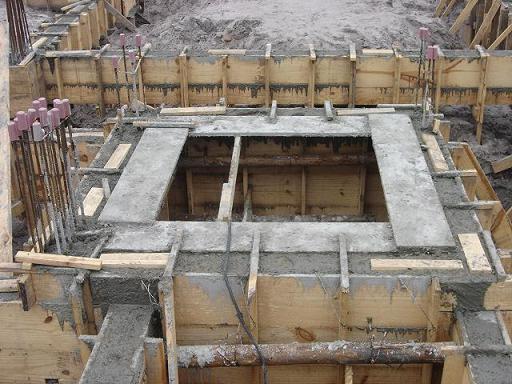

Na foto 5, observa-se com maior detalhe o poço do elevador. Nessa região é onde estão concentradas as cargas mais críticas da edificação. Por essa razão, as vigas nesse local, que vão de encontro ao poço, apresentam seções maiores que as outras vigas do restante da edificação. Por conseqüência, as sapatas desse local também apresentam maiores dimensões.

Foto 5: Poço do elevador, região com cargas mais críticas. As vigas nessa região são mais robustas.

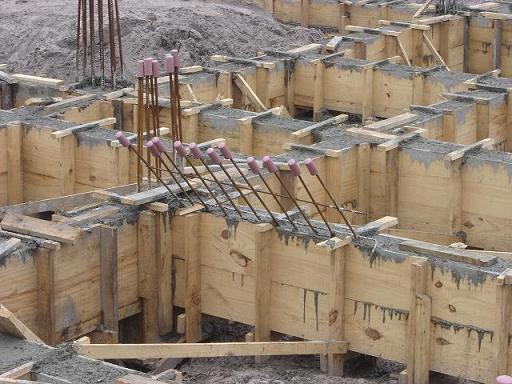

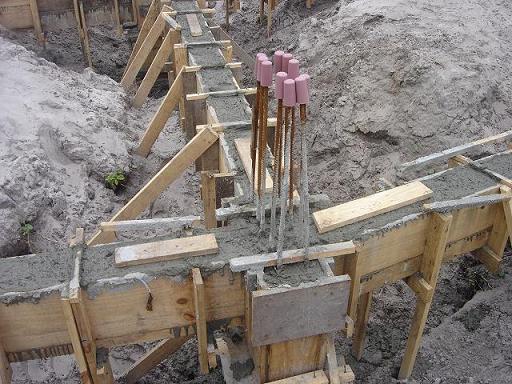

Na foto 6, são mostradas as proteções de plástico colocadas nas pontas das armaduras que ficarão aderidas ao concreto dos pilares do pavimento térreo. Essas capas de plástico são essenciais para a segurança dos funcionários em obra. Em todas as esperas que irão de encontro aos pilares é amarrado um arame, que faz as armaduras convergirem para o centro (conforme visto na foto 6). Isso evita que as armaduras possam vir a ficar para fora da seção do pilar que ainda será executado, o que, caso ocorresse, dificultaria o bom andamento da obra.

Foto 6: Arame amarrado nas esperas de aço, fazendo as mesmas convergirem para o centro da seção do pilar a ser executado.

Foto 7: Detalhe das armaduras da escada de concreto.

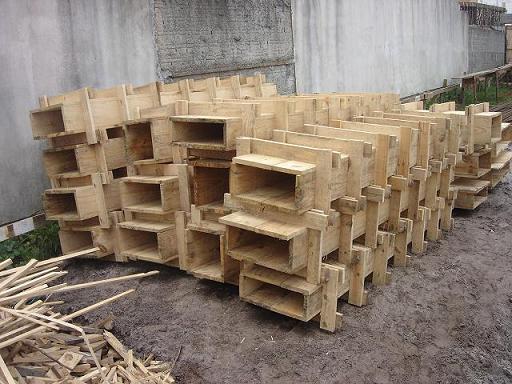

Foto 8: Fôrmas prontas dos pilares que ainda serão executados.
