Visita 07 - Residencial Mar Aberto
Sexta-feira (05/11/08) - Horário da Visita: 14:00 - 15:00
Nesta visita,
foi acompanhado o processo posterior à execução de
fundações diretas por sapatas
isoladas de concreto (observada na visita anterior). Pudemos observar
como ficam as sapatas depois de prontas (concretadas) e a montagem das
fôrmas in loco das vigas baldrame. A
foto 1 mostra o projeto utilizado na execução das vigas
baldrame. Nele encontram-se todas as informações
pertinentes para que o serviço seja feito de forma adequada,
como as posições das vigas, dimensões e
detalhamento das armaduras.

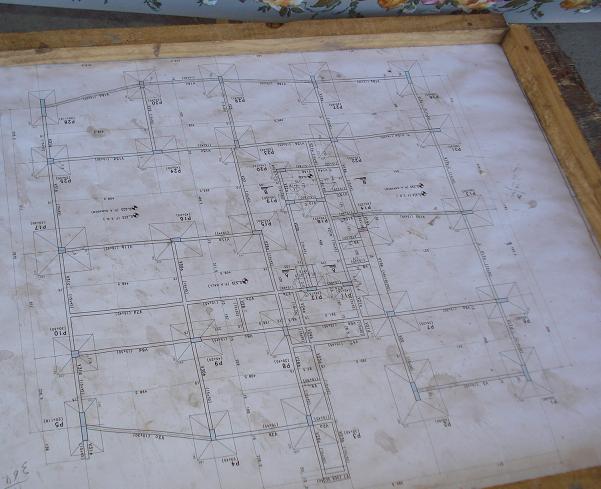

Foto 1: Projeto das vigas baldrame.
Nas

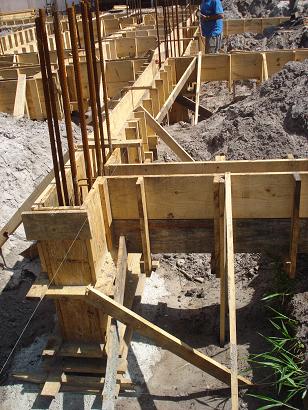

fotos 2 e 3,
observam-se pescoços de duas sapatas, já ligados
às fôrmas das vigas, bem como as esperas das armaduras das
sapatas.

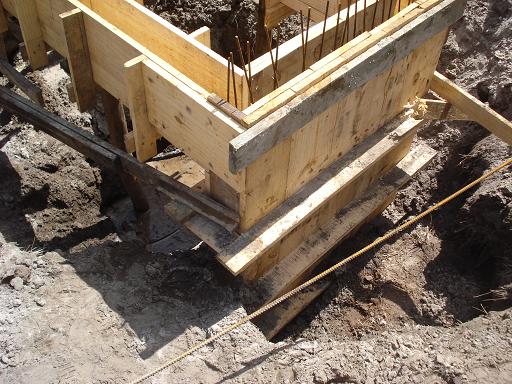

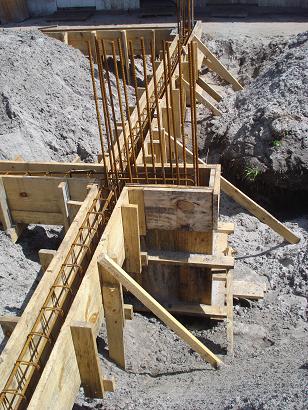

Foto 3: Detalhe do pescoço de uma sapata.
Observamos
o processo de montagem de fôrmas, desde o corte da madeira,
até a montagem in loco das vigas baldrame. As fotos 4, 5 e
6 abaixo ilustram esse processo.

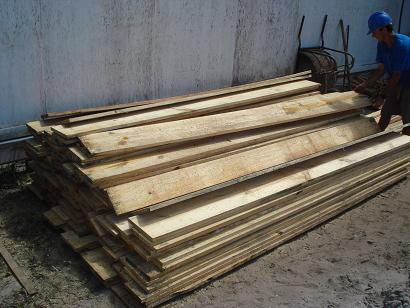

Foto 4: Estoques da madeira utilizada na execução das fôrmas.

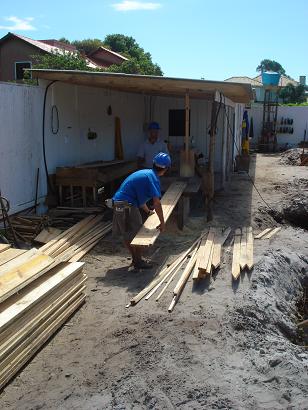

Foto 5: Operário executando o corte da madeira.

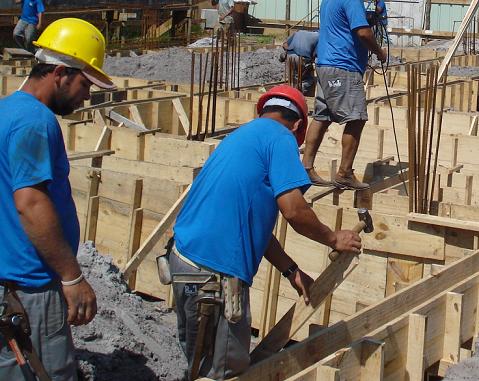

Foto 6: Operários montando fôrmas in loco.
Acompanhamos também a montagem e colocação das armaduras das vigas de baldrame, como pode ser visto nas fotos abaixo.

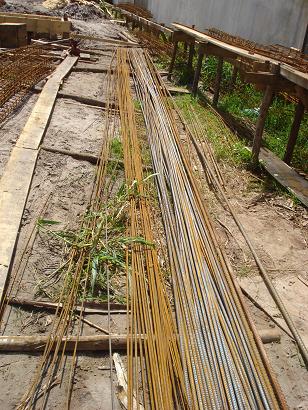

Foto 7: Estoque das barras de aço.

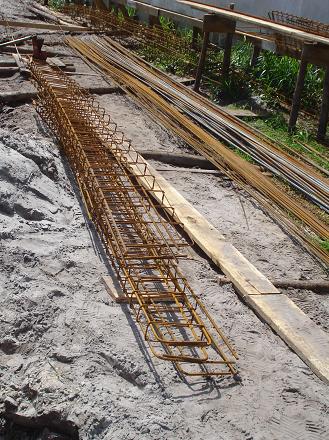

Foto 8: Armadura das vigas baldrame já montadas.
Foto 9: Detalhe de armaduras dentro de fôrmas.
No dia da visita havia cerca de 15 operários trabalhando na execução das fôrmas e armaduras das vigas de baldrame. A foto 10 mostra uma visão geral do canteiro de obras.

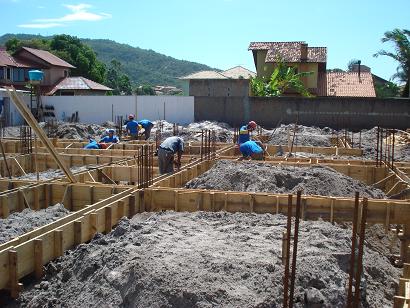

Foto 10: Visão geral do canteiro de obras.
