LARGUERO SUPERIOR

PRIMERA EVALUACION

(Metrología, trazado y representación gráfica)

(Procesos de limado y serrado)

Actividad nº 2: Larguero Superior.

1- Ejercicio individual de aprendizaje práctico.

2- Tiempo estimado de realización 2 h.

3- Bibliografía adjunta.

4- Proceso de realización en Aula Taller 1.

5- Exposición teórica del ejercicio 1 h.

Objetivos:

- Desarrollar la capacidad de interpretar y sintetizar lo aprendido.

- Tomar decisiones en el transcurso de la práctica.

- Establecer normas de seguridad personal y colectivas.

- Desarrollar habilidades manuales acordes a la actividad solicitada.

- Memorizar los contenidos básicos del 1º trimestre.

- Habilidad práctica con las máquinas herramientas.

- Relacionar la normativa de las representaciones gráficas.

Proceso de Trabajo:

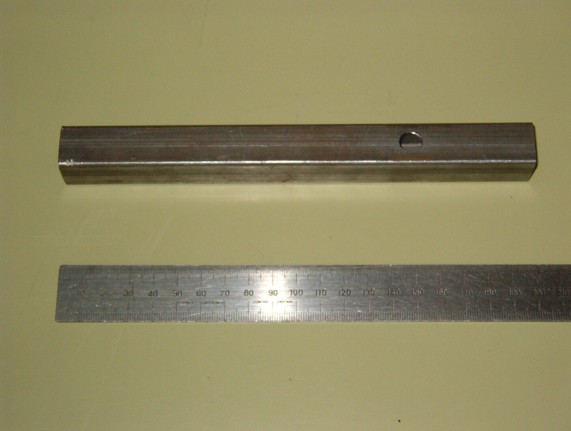

1 - La actividad nº 2 ( Larguero Superior ) la vamos a realizar sobre tubo cuadrado de 20 x 20 x 1.5 y sobre un largo de 200 mm.

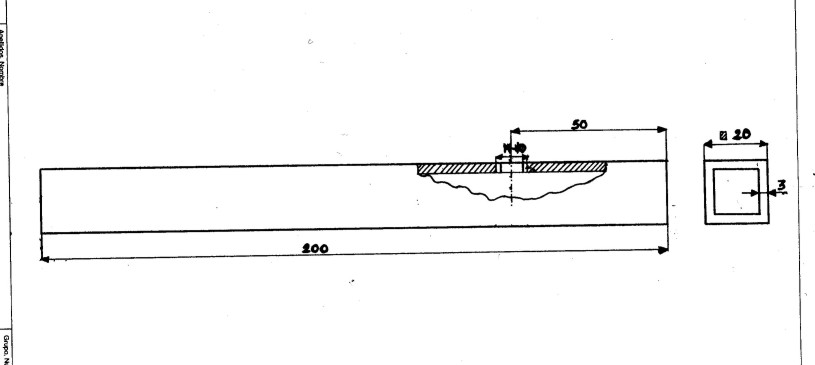

2- Cortar de una barra, con sierra circular de sobremesa, a las medidas propuestas en el croquis.

3 - Comprobar que están planos y a escuadra de 90º ambos extremos del larguero. Asegurarse de la correcta medida longitudinal de la pieza.

4 - Marcar con la ayuda de un gramil el punto donde posteriormente realizaremos un agujero.

5 - Calcular el diámetro de broca que debemos utilizar para el posterior roscado a M-10 x 100.

5- En una taladradora de sobremesa y con la broca correspondiente realizar el taladrado. La broca solo debe traspasar una pared del tubo cuadrado según la representación gráfica del croquis indicado.

6 - Practicar el roscado sobre el agujero realizado. Seguir el método de utilización de los machos y bandeadores de roscar.
