CÚPULA SEMI-ESFÉRICA

SEGUNDA EVALUACIÓN

( Introducción a los procesos de mecanizado básico )

( Características de los materiales metálicos y sus tratamientos )

( Realización de operaciones de mecanizado. Torno )

Actividad nº 6: Cúpula semi-esférica.

1 - Ejercicio individual de aprendizaje práctico.

2 - Tiempo estimado 6 h.

3 - Bibliografía adjunta.

4 - Proceso de realización en el Aula Taller1.

5 - Exposición teórica del ejercicio 1h.

....................................................................................................................

Objetivos:

- Desarrollar la capacidad de interpretar y sintetizar lo aprendido.

- Tomar decisiones en el transcurso de la práctica.

- Establecer normas de seguridad personal y colectivas.

- Desarrollar habilidades manuales acordes a la actividad solicitada.

Proceso de trabajo:

1 - La actividad nº 6 se hará sobre una chapa de 1 mm. que se corresponda con las características de los materiales metálicos.

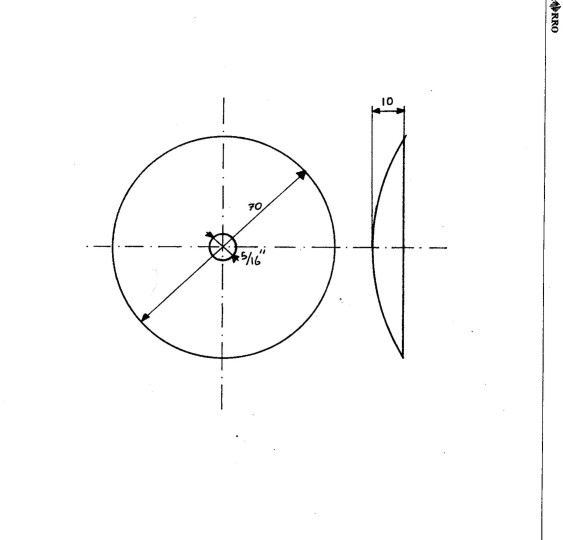

2 - Marcar el ejercicio con los útiles de trazado adecuados rayando en primer lugar la forma de un cuadrado de 70 x 70 y en su interior con la ayuda de un compás recto marcar el contorno circular que la pieza tiene. Cortar y ajustar el cuadrado de chapa.

3 - En el centro del círculo hacer el agujero taladrado, calculado para roscar a 5/16". Para ello utilizar la formula

 4 - Con la ayuda de una cizalla eléctrica, cortar los contornos circulares que le sobran a la pieza y ajustarla dejando en lo posible un perfecto círculo.

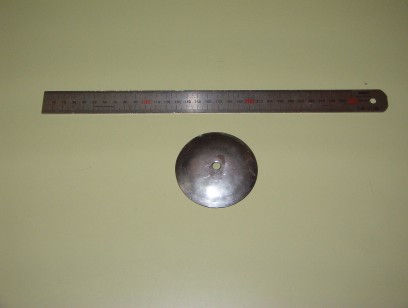

5 - Dar forma semi-esférica con la ayuda de una maza de plástico y un soporte adecuado hasta alcanzar una altura de 10mm.
