Base-soporte

PRIMERA   EVALUACION

(Metrología, trazado y representación gráfica)

(Procesos de limado y serrado)

Actividad nº 1: Base Soporte.

1- Ejercicio individual de aprendizaje práctico.

2- Tiempo estimado 6 h.

3- Bibliografía adjunta.

4- Proceso de realización en Aula Taller 1

5- Exposición teórica del ejercicio 1h.

Objetivos:

   - Desarrollar la capacidad de interpretar y sintetizar lo aprendido.

   - Tomar decisiones en el transcurso de la práctica.

   - Establecer normas de seguridad personal y colectivas.

   - Desarrollar habilidades manuales acordes a la actividad solicitada.

   - Memorizar los contenidos básicos del 1º trimestre.

    - Practicar el trazado y representación de piezas.

Proceso de Trabajo:

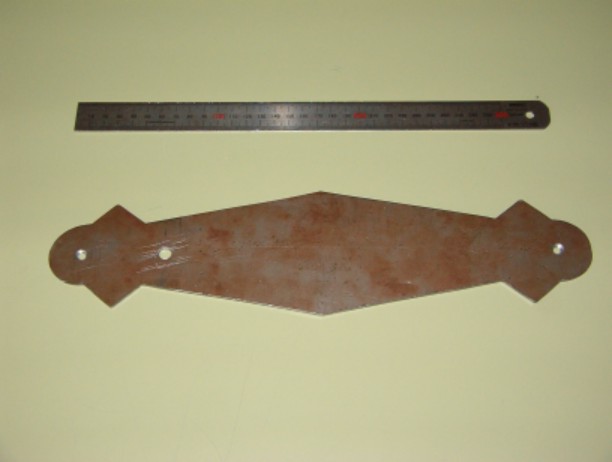

   1 - La actividad nº 1 ( Base Soporte) se va a realizar sobre chapa blanca ( hierro dulce ) de 2 mm y sobre unas medidas totales de 350x90x2

   2 - Sobre el pliego de chapa y con ayuda de los instrumentos de trazado, construiremos un rectángulo a las medidas ya indicadas.

   3 - Cortar el rectángulo marcado utilizando una cizalla eléctrica.

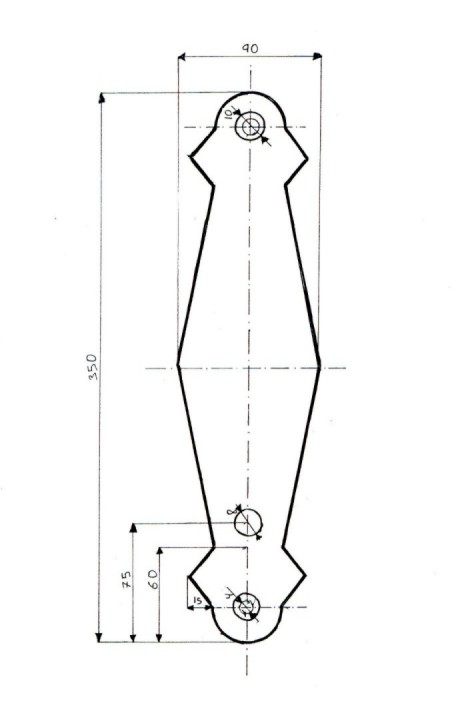

   4 - Con las nociones del trazado al plano  aprendidas, representaremos gráficamente sobre ese rectángulo toda la pieza desarrollada en el croquis, con sus medidas traducidas a la escala natural. Para ello seguiremos las recomendaciones del trazado:

                a) Marcar lo primero de todo los ejes de simetría.

                b) Donde se corten dos ejes marcar con un granete el punto de intersección.

                c) Marcar con el compás de puntas todos los círculos que lleve la pieza.

                d) Unir por último, con trazos horizontales y verticales, todo el perímetro de la pieza marcando con la punta de trazar y la ayuda de una regla graduada.

   5 - Para obtener la pieza cortada en todo su contorno, ayudarse de la máquina herramienta para corte por plasma.

   6 - Aproximar a las medidas marcadas a base de un ejercicio de lima. Así seleccionaremos las limas más adecuadas en cada momento atendiendo a sus características.

   7 - Comprobar regularmente con instrumentos de medida directa, como por ejemplo un calíbre, el ajuste correcto de las medidas solicitadas según croquis.

   8 - Una vez completada la operación del limado, realizar sobre la pieza los orificios marcados en el croquis. Para ello utilizar una taladradora de sobremesa y las brocas marcadas para los taladros respectivos. Tener presente que debemos avellanar los dos taladros del extremo.
