ARO SUPERIOR COPETE

PRIMERA EVALUACION

( Metrología, trazado y representación gráfica )

( Procesos de limado y serrado )

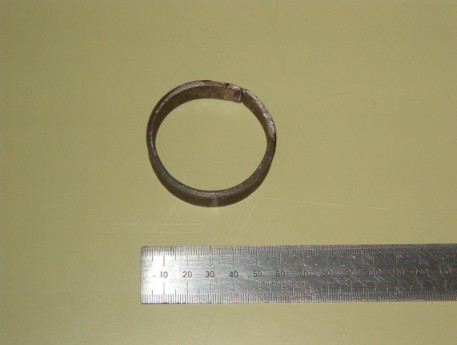

Actividad nº 4: Aro superior-copete.

1- Ejercicio individual de aprendizaje práctico.

2- Tiempo estimado 2 h.

3- Bibliografía adjunta.

4- Proceso de realización en el Aula Taller1.

5- Exposición teórica del ejercicio 30'

Objetivos:

   - Desarrollar la capacidad de interpretar y sintetizar lo aprendido.

   - Tomar decisiones en el transcurso de la práctica.

   - Establecer normas de seguridad personal y colectivas.

   - Desarrollar habilidades manuales acordes a la actividad solicitada.

   - Memorizar los contenidos básicos del 1º trimestre.

   - Configurar la pieza correctamente.

Proceso de Trabajo:

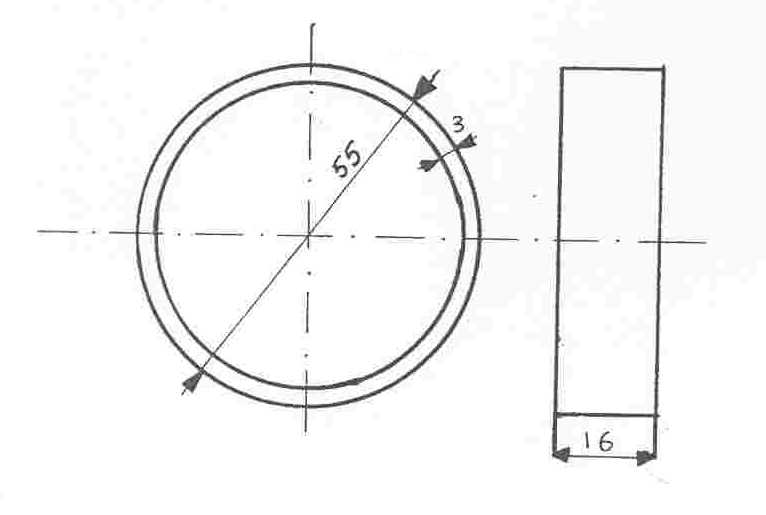

1 - Calcular la longitud de pletina de 16x3 que hay que cortar para realizar el ejercicio.

2 - Con la ayuda de un troquel  de 49 mm. de diámetro y apoyado en el tornillo de banco, amarraremos el útil junto con el trozo de pletina por uno de sus extremos y de forma perpendicular al suelo.

3 - Con ayuda de una maza de plástico a través de golpes sistemáticos, iremos contorneando el fleje o pletina al diámetro del troquel, hasta cerrar el circulo.

4 - Comprobar con un aparato de medida directa, el círculo conformado y su regularidad.

5 - Por medio de la soldadura MAG con ejecución por puntos, unir los extremos.

6 - Rectificar la unión por soldadura, con una electro-esmeriladora portátil.
