capota superior cuadrada

SEGUNDA EVALUACION

(Introducción a los  procesos de mecanizado básico)

(Características de los  materiales metálicos y sus tratamientos)

(Realización de operaciones de mecanizado. Torno)

Actividad nº 5: Capota Superior Cuadrada.

1 - Ejercicio individual de aprendizaje práctico.

2 - Tiempo estimado 8 h.

3 - Bibliografía adjunta.

4 - Proceso de realización en el Aula Taller1

5 - Exposición teórica del ejercicio 1h.

                      .............................................................................................

Objetivos:

- Desarrollar la capacidad de interpretar y sintetizar lo aprendido.

- Tomar decisiones en el transcurso de la práctica.

- Establecer normas de seguridad personal y colectivas.

- Desarrollar habilidades manuales acordes a la actividad solicitada.

- Memorizar los contenidos básicos del 2º trimestre.

- Conocer procedimientos para la fabricación de piezas.

Proceso de Trabajo:

1 - La actividad nº 5 ( Capota superior cuadrada ) se va a realizar sobre chapa laminada en frio de 2mm, obtenida a partir de un  proceso de mecanizado de materiales.

2 - Sobre el  pliego de chapa y con la ayuda de los instrumentos de trazado al plano, se marcará un cuadrado de 200 x 200 .

3 - Con la máquina de corte por plasma sacar este cuadrado.

4 - Ajustar a la medida exacta por medio de las herramientas de ajuste adecuadas.

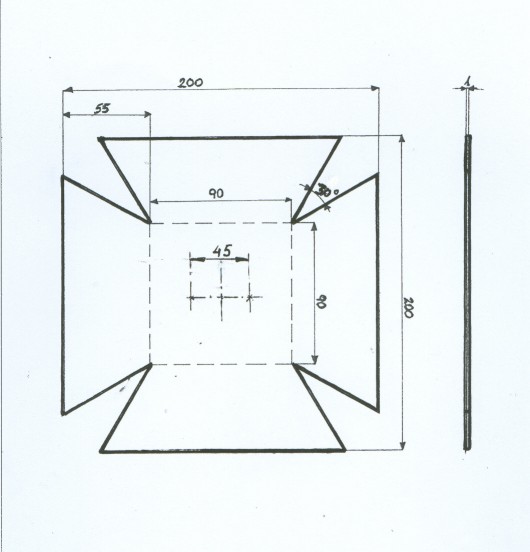

5 - Trazar sobre la pieza obtenida, los trazos que determinan la forma final de este ejercicio.

6 - Realizar los cortes que a 30º  vienen marcados. Limar y ajustar estos trazos.

7 - Taladrar con una broca de 9 mm. en los puntos marcados en el centro de la pieza.

8 - Doblar cada uno de los trapecios obtenidos por sus líneas de trazos discontinuos. Le daremos la inclinación suficiente que permita que cada uno de los extremos de los trapecios marcados pueda tocarse con su contiguo.

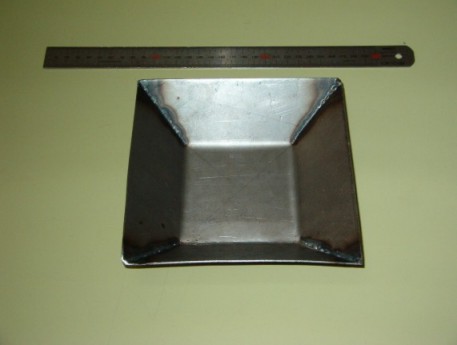

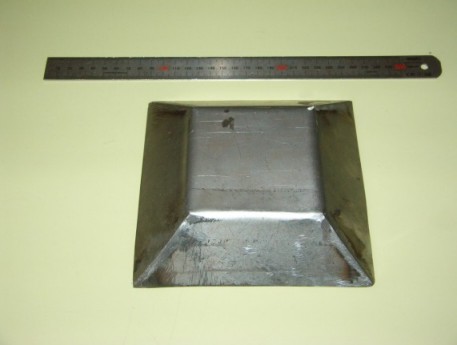

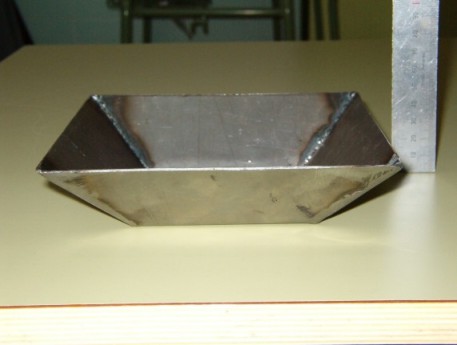

9 -  Con soldadura tipo MAG, soldar por puntos los vértices de las cuatro esquinas que conforman la pieza.

10 - Repasar las soldaduras realizadas por medio de una electroesmeriladora manual.
