PLOTTER de DIBUJO para FORMATO "GERBER"

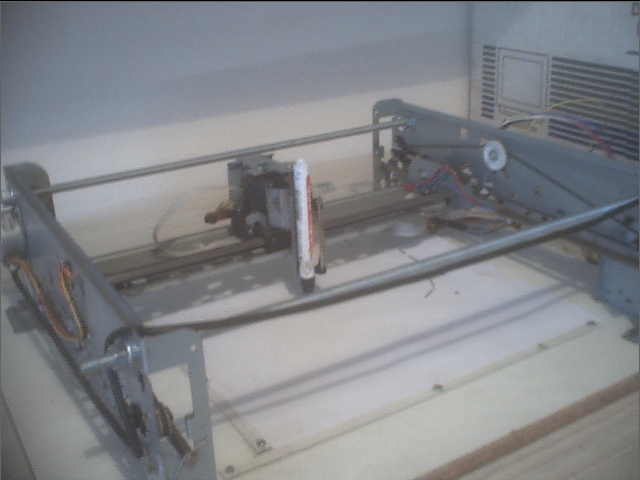

Pueden dibujarse circuitos electr�nicos o cualquier otro grafico vectorizado.  Los archivos se deben generar con otro software en formato Gerber.  El dibujo se realiza sobre un material plano, empleando un l�piz de alcohol.  El �rea m�xima es de 19 cm x 24 cm y el trazo m�s delgado depende de la absorci�n del sustrato. Sobre l�mina de cobre se ha empleado hasta 0.5 mm.	La mec�nica del plotter fue construida con motores de pasos y estructuras r�gidas tomadas de tres impresoras en desuso.

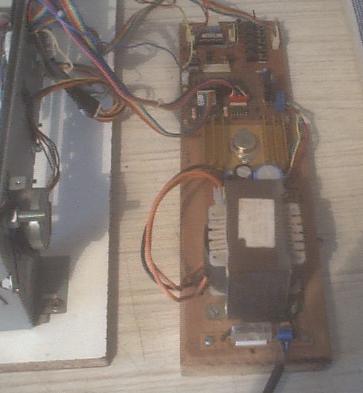

La placa electr�nica y la fuente fueron dise�adas para los requerimientos de este equipo.   El software generado en Visual Basic est� disponible para W'98 y para WXP. Ver software de gesti�n AQUI

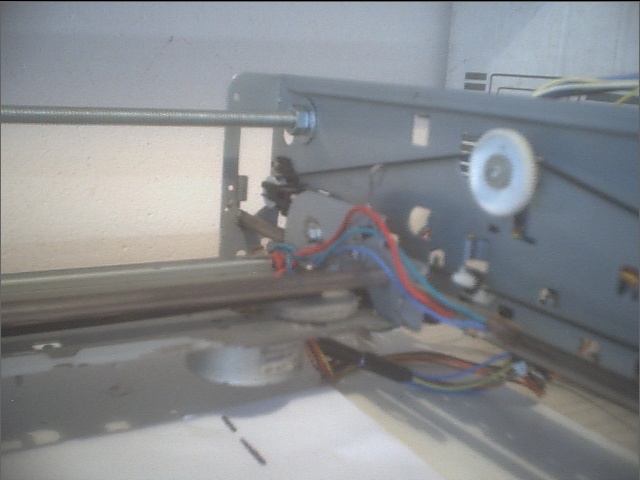

Detalle del mecanismo de tracci�n.
