PRIMERA PARTE
 Para
conectar el equipo de radio a la tarjeta de sonido necesitarás preparar un
interface de 3 cables, cada uno para portar las funciones de RX,TX y PTT.
(Nota: Como la versión 2000.76 del
AGWPE
de Oct. Del 2000 se puede conectar a dos equipos mira las indicaciones de
esta posibilidad más abajo).
Este interface es el mismo que también te servirá para otros modos
digitales tales como
PSK31,
entre otros que usen tajeta de sonido.
Asegúrate que fabricas este
cableado suficientemente largo para que llegué con comodidad desde el
equipo hasta los jacks de la tarjeta de sonido del PC.
Usa cables de 2 hilos
con malla en cada uno de ellos para prevenir interferencias de RF
en dichas lineas.
Conecta la malla solo a la masa de los equipos. No conectes la malla en la
parte del PC para que no se produzcan bucles de puesta a tierra de
corriente DC que podrían causar problemas.
Dos de los cables necesitarán
pequeños circuitos. He visto algunas variaciones de los circuitos, pero
las simples variaciones descritas más abajo en esta página fueron
probadas por mí. Encontraras otras variaciones en la web de
WM2U’s PSK31
o en la de
Buck
(K4ABT) PSK31. Algunas presentan técnicas de aislamiento para eliminar
zumbidos del PC o inteferencias de RF en los cables.
Los componentes del circuito
deberían ser encontrados en cualquier
tienda
local de electrónica.
Si no dispones de manual del
equipo sobre los pines de conexión de sus conectores puedes seguramente
obtenerla en la pagina de packet de Buck.
Equipos portátiles
La mayoría de los talkys
tienen jacks de Micro y de Altavoz que pueden aceptar dicho cableado.
Para el jack de “speaker de salida de rx”, la mayoría de los
equipos requieren un jack mono (2 conductores) de 1/8’’ (3.5mm).
Para el jack de “ptt/micrófono/ entrada de
tx”, la mayoría de equipos requieren jacks mono (2 conductores) de
3/32 (2.5mm).
Consulta la página de
Buck
(K4ABT) o de Gloria
KA5ZTX para consultar pins de salida e información sobre resistencia o
condensador que puede ser necesario para las lineas del PTT y LINEA DE TX
de tu talky.
La mayoría de los talkys usan
un jack de micrófono para alimentar tanto la señal de audio de RX (AC) y
la de PTT (DC) al equipo.
Para asegurarte que la señal
de audio de RX va hacia el equipo y no retorna a la linea de PTT, se suele
poner una resitencia en la linea del PTT. (la corriente AC sigue la
ruta de menor resitencia).
Y para asegurarte de que la
potencia DC no retorna hacia la linea de audio RX, se suele poner
un condensador en la linea de audio RX (los condensadores bloquean
la corriente DC pero permite pasar la AC).
Equipos de base
Probablemente necesites las
conexiones de micrófono, excepto que tu equipo tenga una conector
especialmente pensado para “datos”. Los tres cables de la tarjeta
de sonido que prepares irán conectados a este conector de datos o de
micro.
Para el audio de RX lo mejor
es usar el pin en el conector de micro o datos ya que proporciona un nivel
constante de salida de audio. Puedes usar también el jack de salida de
speaker en su lugar, pero el audio de este modo estará influenciado por el
control de volumen del panel frontal del equipo.
EL CABLE DE AUDIO DE RX
(Audio RX de la radio a la linea de entrada de la SB o micrófono)
Este es un cable simple con
ningun circuito especial si usas el jack LINE IN de la tarjeta de sonido.
Usa un cable de dos hilos con malla. Necesitarás también un conector
jack que entre en la LINE IN de la SB, la cual sea probablemente de 3.5
mm stereo (3 conductores) hembra.
Si tu SB no tiene jack de
LINE IN, necesitarás usar el conector jack del Micrófono de la misma que
supera en sensibilidad al anterior, pero el jack “LINE IN” es el jack más
aconsejable ya que puede soportar mayor voltaje.
-
Conecta la linea “RX audio” del equipo al conductor central del
conector de la tarjeta de sonido.
-
El conductor medio del conector de la tarjeta debería ser dejado
libre sin conectar.
-
Conecta la masa (ground) al conductor más extremo (externo) del
conector jack de la tarjeta.
-
Conecta la malla del cable a la masa del equipo solamente pero no
conectes las mallas al conductor de masa en la tarjeta de sonido. Aislalas
de los otros dos cables para prevenir bucles de masa.
Si tu tarjeta de sonido u
ordenador tal como un laptop portátiil solo tiene un jack de micrófono y
no tiene jack de LINE IN, entonces puedes necesitar añadir un circuito de
atenuación de 10:1 en la linea de audio RX.
Puedes conseguir un esquema
de esto en la Guía de Usuario de WinPSK de Moe Wheatley, AE4JY, aunque
muestra un cable de 1 hilo con una malla como masa (no el ideal): ver
Esquema 1 (to radio Audio Out <>to
Soundcard MIC IN)
Esquema 1
Una vez hecho te sugiero que señalices
dicho cable con una pegatina que ponga:
“LINE IN” (o “Micrófono”si es para
eso) en extremo de cable que va a la SB en el cable de audio RX – Y del
mismo modo en el cable de audio TX señalizando el cable como “LINE OUT”
para no confundirlos al conectarlos.
EL
CABLE DE AUDIO TX
(“Line Out” de la SB hacia el audio TX del equipo)
El cable de audio TX requiere un circuito de
atenución del voltaje que entrega la SB. Una atenuación de 100:1 (40Db)
reducirá el nivel de salida de la tajeta de sonido hacia el nivel de
entrada de audio que tu equipo espera de un micrófono (max. 20
milivoltios). De nuevo usa un cable de dos hilos con malla. Aquí tienes el
esquema de Moe Wheatley AE4JY WinPSK User Guide , aunque muestra un cable
de un solo hilo con una malla como masa (no el ideal). Ver esquema 2
To Soundcard Line out or Spkr out <> to radio Mic imput.
Esquema 2
En el extremo del cable que va al PC,
probablemente necesitarás un conector macho estereo de 3.5 mm que entre en
el jack LINE OUT de la SB. Podrás enmascaras el circuito de atenuación
(las dos resistencias) en el interior del caperuzón del jack.
Una vez más, deja la masa del jack sin
conectar y conecta las masas de los cables a la masa del extremo de los
cables que van al equipo pero no las conectes a la tarjeta de
sonido. Señaliza con pegatina tambien poniendo LINE OUT cerca del conector
de la SB.
Opción de
aislamiento
Es posible que se produzcan bucles de masa
al transmitir o recibir, o realimentación de RF al transmitir, que pueden
provocar problemas en la recepción o transmisión. Si esto ocurriese,
puedes aislar la linea de RX o TX, o ambas, o bien con un transformador de
aislamiento de audio de 1:1 (Radio Shack #273-1374) u otro circuito de
aislamiento y usar un opto-coupler en la linea del PTT en lugar de un
transistor.
Yo no he detectado ningun problema con mis
lineas por lo que no he necesitado de todo esto.
EL PTT (Cable de
Push to Talk/Trasmit)
Por supuesto para que los tonos de paquete
sean transmitidos, el circuito de PTT de los equipos debe ser abierto de
alguna manera.
AGWPE (y otros programas de tajeta de sonido como PSK31) hacen esto
enviando una señal al pin RTS del puerto serie COM o paralelo (LPT) de tu
ordenador.

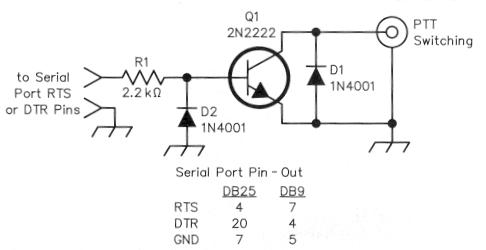

Para usar la señal RTS para abrir el
circuito PTT del equipo necesitarás construir un circuito puerta. Aquí
verás un simple circuito de conexión al puerto COM sacado de la ARRL Julio
2000 QST. Ver esquema 3 , circuito PTT
Esquema 3
Con un poco de maña puedes meter este circuito en el interior de un
conector DB9 que se conecta al puerto serie. Usa el pin 7 RTS para el
cable de un equipo; no uses el pin 4 DTR. El pin DTR es usado por el
AGWPE
si quieres hacer un interface con un
equipo adicional.
Si tu puerto serie usa una conexión COM
DB25, usarás el pin 4 para la linea PTT y el pin 7 para la MASA. Observa
que estos pines se refieren al puerto COM serie DB25 y no al puerto LPT
paralelo DB25.
Si deseas usar el puerto LPT para el PTT en
lugar del puerto serie, usa el pin 2 del LPT para la linea PTT y cualquier
pin entre el 18 y el 25 para la masa. Por favor ,observa que si usas el
puerto paralelo para el circuito PTT, también necesitarás instalar drivers
especiales del
AGWPE
para el puerto de la impresora.
Despues de construir los
cables, comprueba sus soldaduras e integridad fisica de los cables con
un tester en continuidad en cada linea. Tambien comprueba la
resistencia del cable de TX. Cuando estes satisfecho de que esta todo bien
,conectalos al equipo, tarjeta y puerto COM:
-
El cable PTT (DB9 ó DB25) al puerto COM o LPT.
-
El cable TX al jack de LINE
OUT de la tarjeta de sonido, aunque algunas tajetas tienen los dos LINE
OUT y SPEAKER, la mayoría tienen solo un solo jack de salida, por lo que
tendrás o bien que desconectar los altavoces o poner un adapatador en Y
para conectar los altavoces y el cable TX al mismo tiempo.
-
El cable RX debería ir mejor
al jack LINE IN de la tajeta. Si no pudiese ser asi podría ir al jack de
MIC de esta, pero la LINE IN esta mejor protegida para voltajes
procedentes del equipo.
CABLES PARA INTERFACE DE DOS EQUIPOS
Con la versión 2000.76 de
AGWPE
puedes usar dos equipos diferentes al mismo tiempo – no se requieren TNCs.
Se puede conseguir esto usando los canales estereo iquierdo y derecho de
la tarjeta, haciendo asi de la tarjeta un “doble puerto”.
Esto significa que puedes tener 2
programas diferentes de packet funcionando, cada uno enviando y
recibiendo datos con un equipo y una frecuencia diferente. Por ejemplo con
uno en la frecuencia de aprs y otro en la de tu DX cluster local.
Para hacer funcionar un segundo equipo con
la SB, necesitarás hacer uso del anillo del jack en los jacks esterio de
la tajeta de sonido; y el pin DTR en los puertos serie/paralelo para el
control del PTT.
Aquí tienes las asignaciones de pines y
conectores para la tarjeta de sonido de doble puerto:
|
AGW
Puerto |
Sound Card
Canal |
Stereo
Plug |
PTT
PIN |
DB9
PIN |
serial
gnd |
DB25
PIN |
serial
gnd |
DB25
PIN |
Paralelo
gnd |
Data |
| 1 |
Izquierdo |
Punta |
RTS |
7 |
5 |
4 |
7 |
2 ó 3 |
18-25 |
a elegir |
| 2 |
Derecho |
Anillo |
DTR |
4 |
5 |
20 |
7 |
8 ó 9 |
18-25 |
a elegir |
Nota: Si usas Windows 2000/NT no puedes usar
el puerto paralelo para dos equipos en paquet. Debes usar el puerto serie.
La opción de puerto paralelo solo funcionará con Win95 ó Win98 y quizás
WinME pero este no lo he probado.
SI
TIENES YA HECHOS UNOS CABLES PARA UN SOLO EQUIPO...
COMO HACER PARA PREPARARLOS PARA UN SEGUNDO EQUIPO?
Cables de sonido:
En
las secciones anteriores se describían como hacer un cable para el equipo
el cual estaría en el canal izquierdo de la tarjeta de sonido o
puerto 1 en AGWPE.
Dicho cable usa la punta de los conectores jacks stereo de TX y RX y el
pin RTS en el conector de puerto serie/paralelo para el control de PTT. Si
ya tienes este set de cables preparados probablemente esten preparados asi.
Ahora necesitas hacer unos cables de audio
RX y TX para el segundo equipo, que deberan ir conectados al canal
derecho en el puerto 2 del AGWPE. Aquí tienes dos diferentes metodos
para los cables de audio:
1-Hazlo tu mismo – Usando los cables
creados al principio de este documento, añade un segundo cable a cada
conector. Un cable irá desde el anillo no usado (conductor medio) del
conector jack de la tarjeta a los pins apropiados (RX y TX) del segundo
equipo que queremos usar. También necesitaras conectar un hilo de masa que
va desde el conductor de masa más exterior a la masa del equipo.
Cualquier malla de los cables debe ser conectada a la masa del equipo pero
no a la tierra del PC.
Necesitarás hacer esta alteración para ambos
conectores RX y TX. Tu también necesitarás añadir un circuito de
atenuación como el antes descrito en este documento para el cable de
audio TX
2- Compralo - Esta
opción es más facil pero mas cara: Compra dos adaptadores en forma de Y
(idea de WB2JAR).
En lugar de apretujar los
cables de los dos equipos hacia la misma entrada de conectores de la SB,
usa un adaptador Y. Estos adapatadores entran en los jacks de la tarjeta y
entonces los cables de audio procedentes de cada equipo entran en cada
jack del adaptador independientemente. Ver
Foto del adaptador.
Necesitarás dos de
estos adaptadores, uno para el jack de LINE IN (RX audio) de la tajeta y
otro para el jack de LINE OUT (TX audio).
 Lo
mejor del uso de estos adaptadores es que conectas cables mono en sus
jacks. No se necesitan 3 lineas estereo y no te tienes que preocupar de
las asignaciones de la punta o el anillo de los jacks. El adaptador lo
hace todo.
El jack plateado en la Y es
usado para el cable que procede del equipo 1. Es conectado a la punta del
conector adaptador estero y proporciona la conexión al canal izquierdo de
la tarjeta (AGWPE Puerto 1).
El jack dorado de la Y es
para el cable que procede del equipo 2. Se conecta al anillo del conector
adaptador estereo y proporciona la conexión al canal derecho de la tarjeta
(AGWPE Puerto 2).
Lo que hace este adaptador es
separar las señales del canal derecho e izdo. Tiene un jack macho stereo
de 3.5mm y dos jacks mono hembra mono de 3.5 mm.
Uses el método que uses para
emplear dos equipos, ten en cuenta el circuito de atenuación para la linea
de audio TX que va al segundo equipo según esquema.
CABLE PTT
Para controlar el PTT del
segundo equipo, necesitarás añadir un cable que vaya desde el pin DTR del
puerto serie (o puerto de impresora 8 ó 9) al equipo y necesitarás
construir un segundo circuito PTT en esta linea según el esquema de
referencia anterior.
No he escuchado nada de cómo
conseguir una forma adecuada de interface entre cables de 2 PTT al mismo
puerto COM (o LPT), por lo que puedes usar uno de estos dos métodos:
A- Conecta ambos cables de
PTT en el mismo conector DB9 (o DB25).
Mira el esquema 4 que Bill, WB6JAR, creó para un DB25 (se puede hacer
tambien para un DB9). Para simplificar las soldaduras, rompió algunos de
los pins que salen del DB25 (que se conectan al PC) y usó los espadines
resultantes en el interior del DB25 como puntos de soldadura. La pega de
esta opción es que si quieres usar solo un equipo, el cable del PTT para
el segundo equipo estará siempre conectado al DB25 y esto puede ser
molesto.
Ver esquema de conexiones
B-
DB9Macho (o 25) sobre el conector original DB9Hembra
Un
DB9 macho preparado* puede ser usado para conectarse con un DB9hembra
desde un cable de PTT separados para un segundo equipo. Este método te
permite facilmente sacar el cable del segundo PTT si no lo estas usando.
También ofrece habitáculo para el segundo circuito de PTT – en el segundo
DB9Hembra.
*DB9 Serie preparado
DB9macho
ó
DB9hembra en cable PTT para el equipo 2
|
|
ß
Cable con solo DTR y GND
|
Ordenador: DB9macho <==>
DB9hembra en cable PTT a la radio 1
FIN – Autor: Ralph Milnes
KC2RLM
http://www.qsl.net/soundcardpacket/
Traducido por: J. Angel
EA1CI para
http://www.ea1uro.com
|
