Esta sección pretende ilustrar de manera sencilla y clara algunos procedimientos de taller casero para hacer más fácil y más económico nuestro hobby, con materiales al alcance de la mano ponemos a prueba nuestro ingenio, creatividad y habilidad.

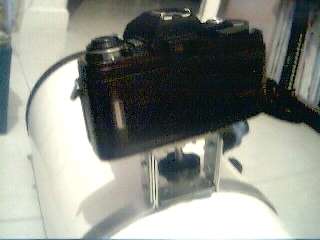

Util herramienta de trabajo para la toma de fotografías, su función se basa en soportar de manera segura una cámara fotográfica o de video asemejando a los tripies comerciales.

bastones de madera de 1.5 " (usados para cortineros), la cantidad de bastones a comprar dependerá de la altura deseada de nuestro tripie, generalmente cada bastón viene en un lago de 2.44 mts.

- Cortar 3 tramos de bastón a la altura deseada, para el que fabricamos nosotros se uso una altura de 85 cm.

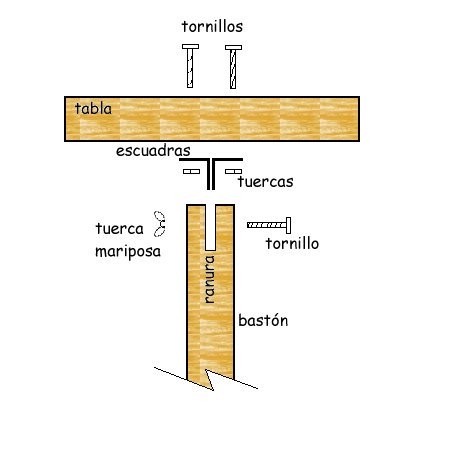

- Ranurar 5 mm. de ancho por 7 cm. de largo un extremo de cada bastón a la mitad y barrenar a una distancia de 2 cm. con broca de 1/4 " como lo indica el siguente diagrama.

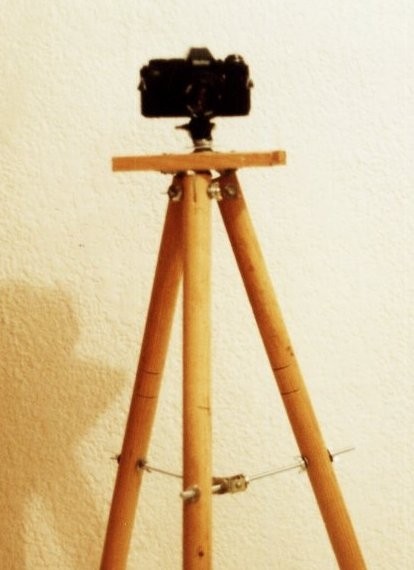

- La siguiente foto muestra como deberán armarse las escuadras y como quedará armado.

- A la mitad de largo total de los bastones cortados, barrenar con broca de 3/8 ", estos barrenos luego abrá que abocardarlos segun se necesite. (para el soporte central)

- El soporte se puede hacer con 6 escuadras, tornillos de 3/16 de diámetro por 3/4 de largo, tres tramos de varilla roscada de 1/4 de diámtro por 18 cm de largo, rondanas, tuercas y mariposas de 1/4"

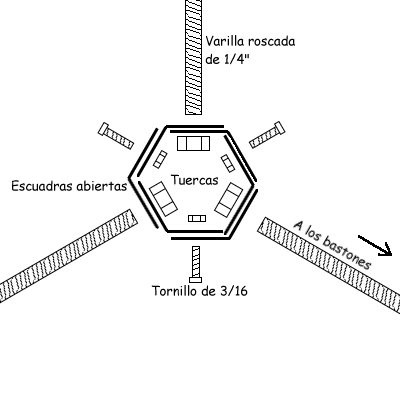

- Con ayuda de dos pinzas de presión, hay que doblar las escuadras a 120 ° interiores para encajarlas, el siguente diagrama muestra como hacerlo.

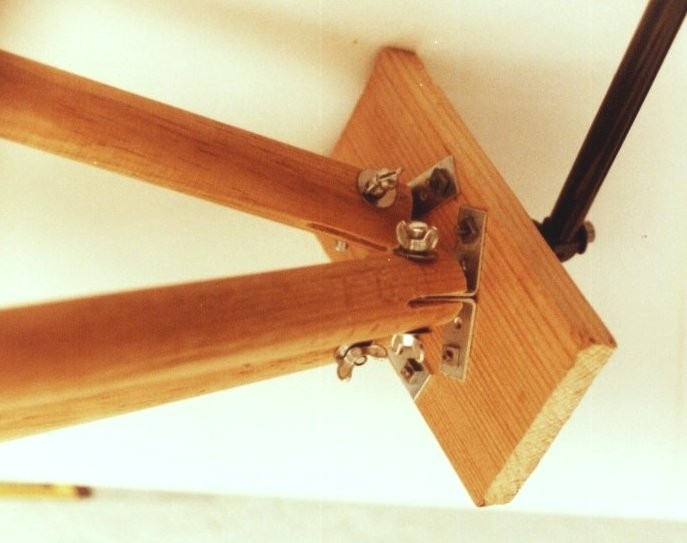

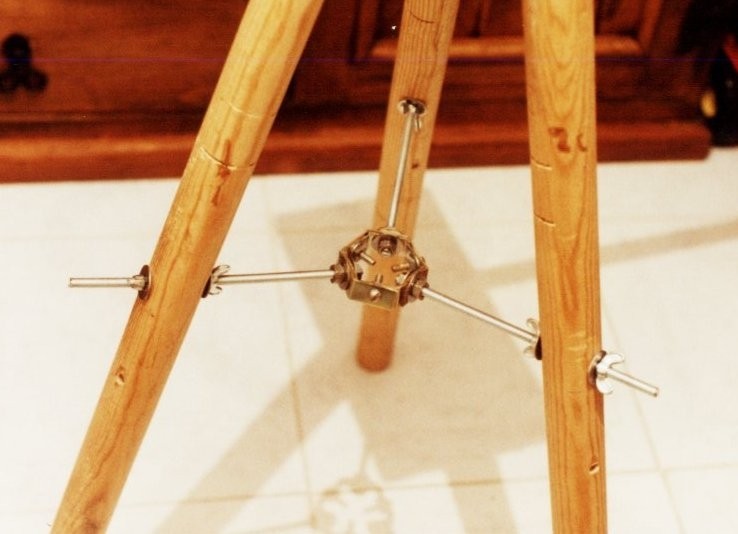

- Y la siguiente foto muestra el detalle terminado, podemos ver como los tramos de varilla roscada se sujetan de los bastones con las tuercas de mariposa por dentro y por fuera.

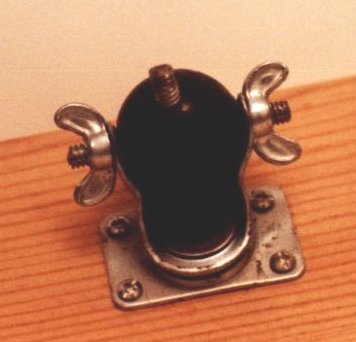

- Para la construcción de la rótula utilizaremos la rueda esférica, debemos botar el perno que la sujeta a su base original, sin dañar la esfera ni la base.

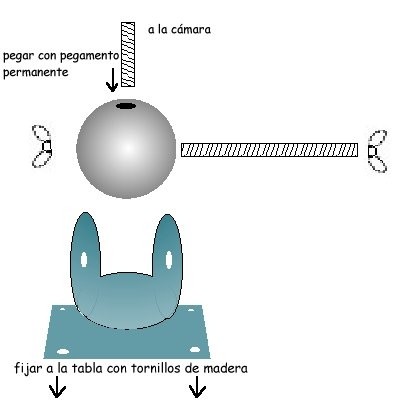

- Sujetando la esfera con una prensa de banco o en su defecto con unas pinzas de presión, hacer un barreno que la atraviese de lado a lado justo po la mitad y perpendicular del barreno por donde el perno la sujetaba a la base, ver el siguiente diagrama.

La tablilla ecuatorial ó soporte ecuatorial ó barn door (en ingles), es para muchos, una prehistórica herramienta y para otros una muy util, pués cuando no tenemos motor de seguimiento ni soporte del telescopio para la cámara, puede ser utilizada para tomar fotografías a cielo abierto hasta con un tiempo máximo de exposición de 6 minutos con un lente de 50 mm. o menor.

¿Como funciona?, compensa la rotación de la tierra mantiendo firme nuestra cámara en un punto fijo del cielo en exposiciones de hasta 6 minutos, esto se consigue girando una varilla roscada que levanta o baja la tabla superior en donde esta sujeta nuestra cámara, cada vuelta completa (360°) que le demos a la varilla deberá ser en un minuto, es decir, durante 60 segundos daremos un solo giro a la perilla en el extremo de la varilla, el tiempo máximo lo definirá la exactitud de nuestra construcción y la mayor corrección de la alineación polar que le demos, hemos encontrado artículos en internet que hablan de 30 o 40 minutos con monturas "pivoteadas" y con un motor paso a paso engranado al mecanismo, podemos ser exigentes pero una fotografía bien tomada con 3 o 4 minutos de exposición con la pélicula adecuada (asa400 por ejemplo) y una razón focal bien definida (f/1.8 o f/2.8) puede satisfacer a cualquiera que sepa de este rollo, es obvio que necesitaremos una cámara tipo SLR o reflex y un cordon de disparo para no tocar ni mover la cámara desde el principio de la exposición hasta su fin, para encontrar la mejor alineación polar visita la sección de Tópicos de astronomía amateur de esta página y para encontrar la mejor asesoria en la toma de astrofotografía, visita la sección desde el menú de la página principal, aquí solo nos enfocaremos a su construcción.

1 mecanismo de reloj o un reloj viejo con segundero (opcional) que quepa en ancho sobre el trozo de madera circular (6 cm. de diámetro)

1 bisagra de 3 " (la mejor, más resistente y exacta que podamos encontrar) con sus respectivos tornillos

1 tramo de varilla roscada de 1/4 " de diametro por 20 cm de largo (la que nos sobro del tripie)

y una rótula como la que construimos para el tripié, puede ser con rueda esférica de 1 1/4" de diámetro (más chica que la del tripie) porque solo sotendrá la cámara fotográfica.

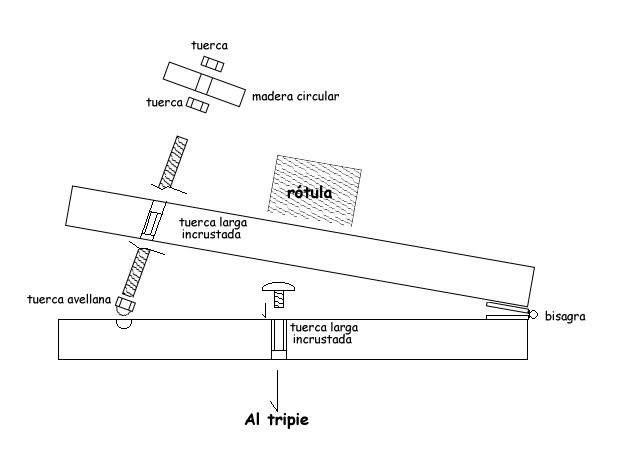

- Según el diagrama siguiente, armar la soporte ecuatorial sujetando con la bisagra por un extremo ambas tablas, dejando el eje de la bisagra por fuera, barrenar la tabla que será la cara superior a 29 cm. desde el extremo de la bisagra sobre el centro, insertar a presion una de las tuercas largas, de querer pivotear nuestra varilla roscada, debemos dar un angulo perpendicular a la cuerda de la varilla, es decir que la cuerda de la varilla roscada sea paralela a la tabla superior.

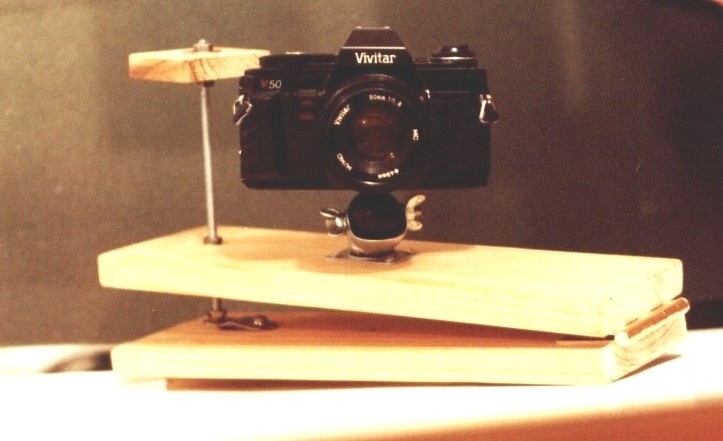

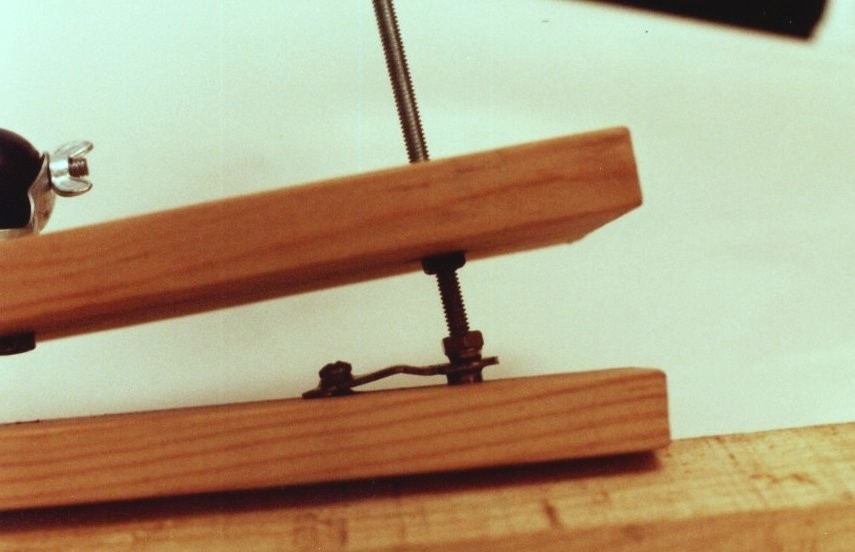

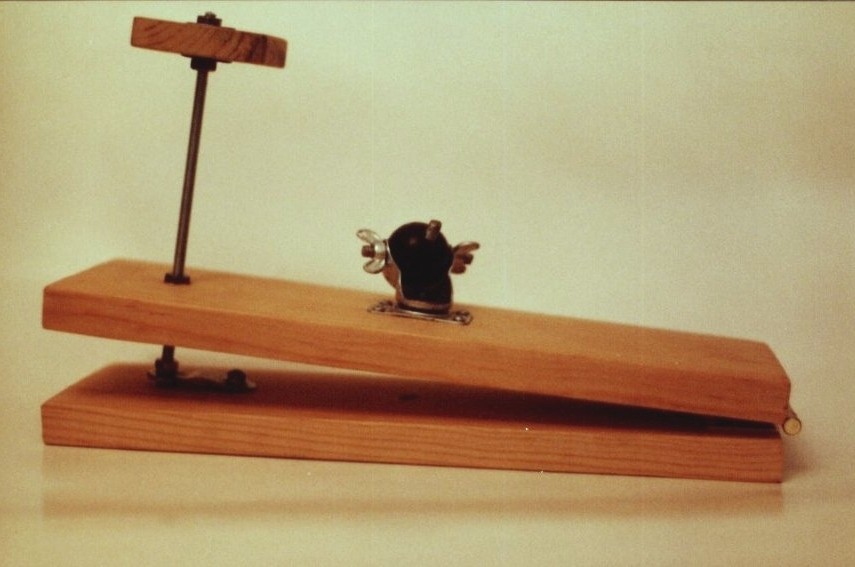

- Las siguientes fotos muestran el detalle de la varilla roscada en la tabla inferior y de la tablilla terminada con la cámara instalada.

- Para un uso más sencillo, la instalación de la tablilla puede ser en un tripie fotografico bastante estable, esto facilita la alineación polar, el eje de la bisagra debe apuntar a la estrella Polaris, podemos ayudarnos instalando un tubo de 5 mm de diámetro por 15 cm de largo justo sobre el eje de la bisagra.

- debemos considerar que para las varillas roscadas normales una vuelta del tornillo principal equivaldrá a un minuto, por ello sugerimos como material opcional un reloj con segundero.

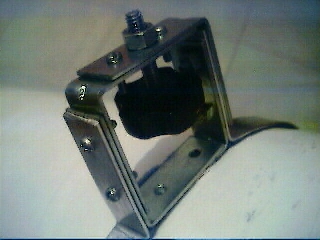

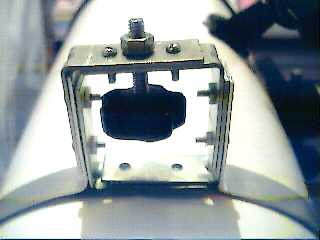

Estos sujetadores se encuentran comercialmente, sin embargo de manera sencilla podemos construirlo sin afectar nuestro persupuesto.

1 tramo de solera plana de aluminio en la medida y espesor deseado, nosotros utilizamos de 1"

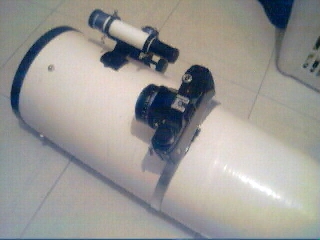

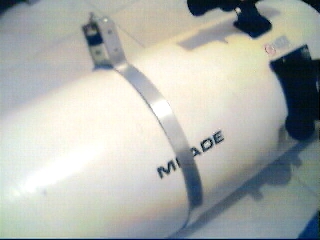

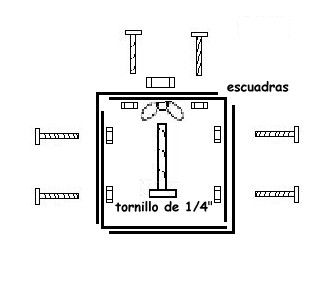

- Medir con una cinta métrica de tela o plastico el diámetro exterior de nuestro telescopio y cortar un tramo de solera de aluminio igual al diámetro exterior más 4 pulgadas a fin de rodear el tubo e insertar los extremos entre las escuadras fijando a estas con los mismo tornillos.

Apoyados de un torno (si lo sabemos usar) o de un tornero (en caso de que no), fabricaremos un adaptador para la cámara que nos permitirá tomar fotografías con nuestro telescopio.

Hasta este momento hemos fabricado dos adaptadores, y todavía nos falta hacer correciones para obtener los mejores resultados.

Generalmente trabajamos con muy poca luz, para facilitar el trabajo de enfoque en la astrofotografia, podemos utilizar una máscara de enfoque.

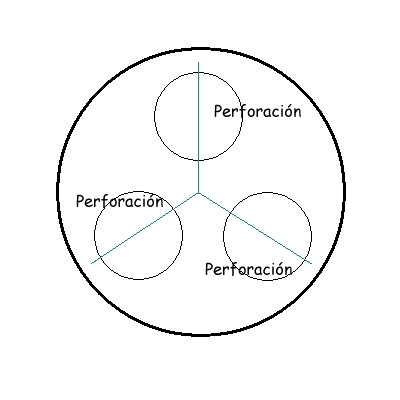

Debemos hacer tres perforaciones de 5 cm. de diámetro aproximadamente según el siguiente diagrama.

Alineado ya nuestro buscador (finder), y colocada la cámara en su lugar, pondremos la máscara en la entrada de nuestro telescopio, buscaremos una estrella muy brillante, y trataremos de enfocar como normalmente lo hacemos, tratando de que las tres imágenes de la estrella se concentren en un solo punto.

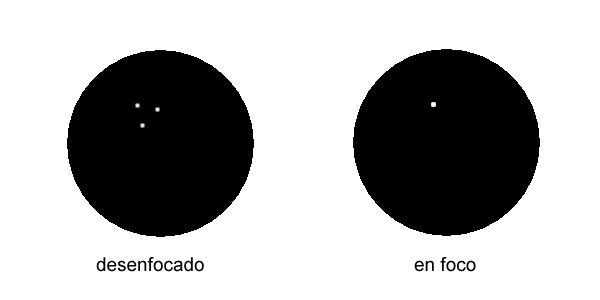

El siguiente diagrama muestra en la primera parte, como veremos cuando este desenfocado y en la segunda cuando nuestro equipo este en foco, (veremos una sola "estrella")

A través de nuestra intensa búsqueda por la internet, encontramos imágenes digitales muy bonitas e interesantes, todas tomadas con cámaras llamadas CCD de las siglas en ingles de Charge Coupled Device (dispositivo de carga acoplado), el costo de estas cámaras van desde las más económicas $120.00 dlls. hasta la categoria regia, dentro de ella la marca S-BIG, cuyos modelos avanzados llegan a costar arriba de los $6,000.0 dlls., siendo en realidad equipo para bolsillos desahogados (no el nuestro). Sin embargo escondido por los rincones un sitio que hacía mención de imágenes tomadas con una cámara de video-conferencia, ya entrados en esto, buscamos especificamente este tópico (astrofoto con web cam) y ohhh!!! sorpresa, solamente algunas adecuaciones, un buen software y listo, una de las mejores páginas y digo solo una porque en realidad existen excelentes trabajos desarrollados por ingeniosos, es Astrocam, además explican como modificar algunos modelos de estas cámaras y tienen ligas a otros sitios relacionados.

Picados por la curiosidad empezamos a explorar esta materia, por lo pronto nosotros adquirimos una cámara de video-conferencia (webcam) marca SCEPTRE y aquí esta el resumen :

Requerimientos mínimos del sistema

Especificaciones de la Cámara

Procesador Pentium 133 MHZ

32 MB RAM

Puerto USB

Microsoft Windows 98

50 MB espacio en disco duro

Sensor

Rango de Video

Iluminación mínima

Lente

Enfoque

Consumo de corriente

Temperatura (operación)

Temperatura (almacenaje)

Humedad

Ajuste de color

Control automático

CMOS (640 x 480)

30 cuadros por segundo

8 lux

6.0 mm. f/1.8

Manual 5 mm - infinito

5v, 110 mA

10°C - 50°C

0°C - 65°C

10 % - 90 % (s/condensar)

Brillo, contraste, gama, saturación y nitidez

Balance de blanco, exposición óptica

Pendiente de hacer las modificaciones definitivas, hemos probado adaptando temporalmente la cámara con las siguientes indicaciones, empezamos por el retiro del lente de la cámara para ello se aflojó y retiró el tornillo de la parte inferior de la carcaza, con una cuña se puede separar la parte plateada de la parte traslúcida, al hacerlo se expone la placa de circuito impresa y demás componentes internos de la cámara, el lente tiene rosca y se puede retirar fácilmente. Una sugerencia muy importante es evitar tocar los circuitos y de ser posible "aterrizarce" para evitar daños a los componentes de la cámara por la estática.

Una vez retirado el lente, hay que armar de nuevo la cámara como si nada hubiera pasado, solo que sin lente.

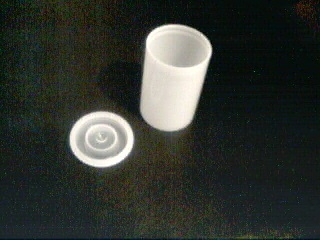

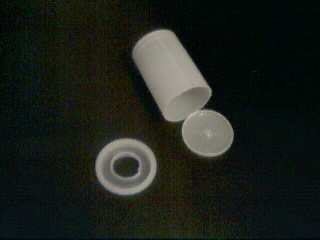

Con 1 estuche de pélicula de 35 mm (de preferencia fuji) al cual le cortamos el fondo, hicimos el adaptador, pegando dos tapas de los mismos estuches y cortando el centro.

Utilizamos el estuche de pélicula porque tiene 1 1/4 " de díametro, que es el mismo de un ocular común y sin mayores problemas se aclopa al enfocador (focuser) o a una lente barlow.

¿Como obtener imágenes?, eh aquí una pequeña explicación, más detallada la puedes encontrar en la sección de astrofotgrafía.

Se trata de lo siguiente, capturar imágenes (BMP, JPG, TIF o FIT) o en su defecto capturar un pequeño video de 5 a 10 segundos (dependiendo del objeto), pueden utilizar el software de la cámara o el programa VEGA ASTRO, diseñado por Colin F. Bownes.

Lo que sigue es concentrar o "pegar" los cuadros del video o las imágenes como si encimáramos transparencias, esto para aumentar la gama, la resolución y el color de nuestro objeto, para esta última función pueden utilizar el programa Astrostack o AVI2BMP, ¿como se usan estos programas?, "Ahí esta el manual".
