การ Debug และ Simulation

ใน Keil uVision2 มีเครื่องมือที่ช่วยในการ Debug และ Simulation Program อยู่ในตัวมันแล้ว ซึ่งเพียงพอกับการใช้งานในทุกรูปแบบ สำหรับคนที่ download โปรแกรมมา จะพบว่าบางอย่างไม่สามารถทำได้ เพราะไม่ใช่เวอร์ชั่นเต็ม ซึ่งถ้าอยากศึกษาเวอร์ชั่นเต็มก็คงต้องยอมเสียตังค์ค่าลิขสิทธิ์ไป ในการทดลองทั้งหมดนี้ผมจะอ้างอิงจากเวอร์ชั่นเต็ม

ใน Lab1 ไฟวิ่ง Blinky.c เราได้ทำการทดลองกันไปแล้วโดยการต่อฮาร์ดแวร์ คราวนี้เรามาทดลองกันแบบ Simulation กันดีกว่า ก่อนที่สอนการ Debug และ Simulation ผมขออธิบายหน้าที่ของปุ่มที่ใช้ในการ Debug และ Simulation ก่อนดีกว่า

Start Debuging



ใช้ในการเปิด/ปิดโหมด Debug เมื่ออยู่ในโหมด Debug แล้วจะมีลูกศรสีเหลืองเป็นตัวชี้ตำแหน่งของบรรทัดถัดไปที่จะทำการ Execute

Disassembly Window



ปุ่มนี้ช่วยในการแปลงภาษา C เป็น ภาษาแอสแซมบลีและ HEX Code ทำให้เราสามารถเปรียบเทียบได้ว่าคำสั่งในภาษา C เมื่อแปลงเป็นภาษาแอสแซมบลีจะสั้นยาวอย่างไรตรงนี้มีประโยชน์ในการ Debug มากครับ

Watch Window

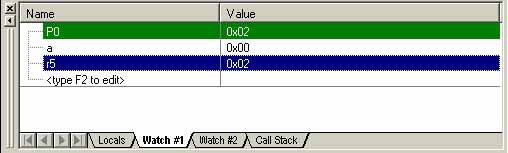

ปุ่มนี้ใช้สำหรับมองดูตัวแปรในโปรแกรมที่คุณเขียนขึ้น เหมือนกับคำสั่ง Add watch ใน Pascal แหล่ะครับเมื่อคุณกดปุ่มนี้คุณจะต้องใส่ค่าตัวแปลลงในหน้าต่าง Watch Window ข้างล่างการใส่ค่าตัวแปรลงไปสามารถทำได้โดย กด F2 แล้วพิมพ์ค่าตัวแปรลงไป ตัวแปรนี้อาจเป็น Special Function Register หรือ ตัวแปรที่คุณตั้งชื่อขึ้นมา

Memory Window

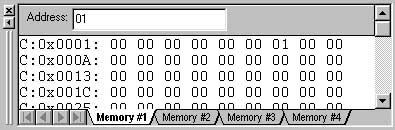

ปุ่มเปิด/ปิดหน้าต่าง Memory ช่วยในการดูค่าใน Memery คุณสามารถดูค่าใน Memory ที่ Address ต่างๆ ได้โดยการพิมพ์ลงไปในช่อง Address ในส่วนของค่า Memory คุณสามารถกำหนดการแสดงผลได้ว่าจะให้เป็น Decimal, Unsigned, Singed, Ascii, Float, Double ได้โดยการคลิกขวาที่ Memory Window

Serial Window



ในกรณีที่คุณเขียนโปรแกรมที่มีการสื่อสารทาง PC Com port คุณสามารถดูข้อมูลที่รับ/ส่ง ที่ Com Port ได้

Reset CPU



ใช้ในการรีเซต CPU ให้เริ่มทำงานใหม่

Step into



ใช้ในการ Run คำสั่งทีละบรรทัด โดยจะ Run ทีละบรรทัดในเครื่องหมาย { } (ในภาษา C) แทนได้ด้วยการกดปุ่ม F11

Step over



ใช้ในการ Run คำสั่งโดยจะ Run ทีละ { }(ในภาษา C) แทนได้ด้วยการกดปุ่ม F10



---



การ Debug และ Simulation Lab1

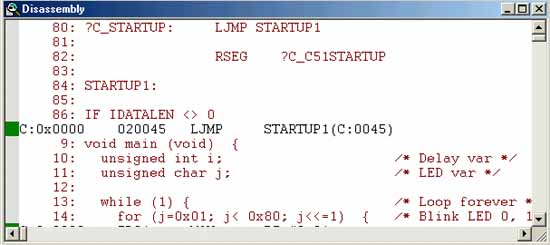

ใน Lab1 ผมได้สอนการเขียนภาษา C มาทำเป็นไฟวิ่ง บางคนบ่นว่าไม่สะดวกในการต่อฮาร์ดแวร์ ยังไงก็ตามเราสามารถดูผลการทดลองได้จากการ Simulate ให้คุณเปิด Keil uVision2 เปิด Lab1 ที่ Compile เสร็จเรียบร้อยแล้ว ในกรณีที่ยังไม่ได้เขียน ให้ย้อยกลับไปทำก่อนครับ จากนั้นให้กดปุ่ม Start Debuging เพื่อเข้าโหมด Debug กดปุ่ม Disassembly Window เพื่อดูเป็นภาษา แอมแซมบล

ี

กดปุ่ม F11 จะทำการ Run ทีละบรรทัดสังเกตค่าใน Speacial Function Register จะมีการเปลี่ยนแปลงไป ค่าที่มีการเปลี่ยนแปลงไปจะถูกเน้นด้วยแถบสีเขียว

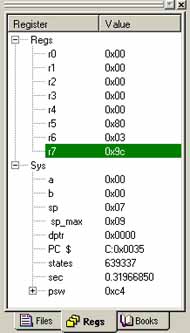

จากรูปจะเห็นได้ว่าค่าของ R7 มีการเปลี่ยนแปลงเป็น 9CH จึงถูกเน้นด้วยแถบสีเขียว

คลิก Peripherals - - -> I/O-Ports - - -> P0 จะเห็นค่าของ Port 0 ให้กด F11 ไปเรื่อยๆ สังเกตดูการเปลี่ยนแปลงที่เกิดขึ้น ในการ Simulation สามารถทำได้หลายรูปแบบ ที่กล่าวมาเป็นเพียงแนวทางในการใช้งานเบื้องต้น การใช้งานนอกเหนือจากนี้จะนำเสนอในคราวหน้าครับ
