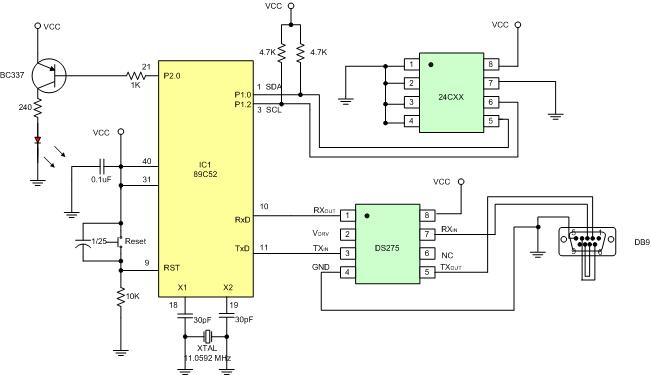

เมื่อทำการ Compile เป็น Hex แล้วต่อ Hardware ดังต่อไปนี้

ผมต่อในปรินต์อเนกประสงค์เมื่อเสร็จแล้วจะมีรูปร่างหน้าตาแบบนี้ บอร์ดของผมจะมีอุปกรณ์มากกว่ารูปด้านบนแต่ไม่เกี่ยวกับการทดลองนี้ ยังไงก็อย่าตกใจไปนะครับ

เมื่อทุกอย่างเรียบร้อยดีแล้วให้โปรแกรมไอซีไมโครคอนโทรลเลอร์ แล้วเปิดโปรแกรม Hyper Terminal ตั้งค่า Baud rate = 9,600 เหมือนการส่งข้อมูลทางพอร์ตอนุกรม เลือกค่า Connect using ตาม port ที่คุณเสียบ ของผมใช้ COM2

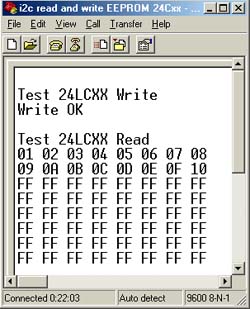

กดรีเซตที่บอร์ดไมโครคอนโทรลเลอร์จะได้หน้าจอดังลักษณะนี้ แต่ถ้าการเขียนผิดพลาดจะขึ้นว่า Write Error!!! และ LED จะติด ให้ตรวจเช็ควงจรและแหล่งจ่ายไฟใหม่อีกครั้งหนึ่ง

ตัวอย่างนี้เป็นระบบ I2C อย่างง่ายๆ ซึ่งสามารถดัดแปลงให้เป็นรูปแบบอื่นได้ มากมาย มีคำถาม ข้อแนะนำ เมลได้ที่ [email protected]

ขอบคุณครับ
